충격 차단 장치와 연구실을 위한 이송 시뮬레이션 전기역학의 교반기 시스템
Product Details
| 사인력: | 10000N | 진동 방향: | 3축입니다 |
|---|---|---|---|
| 가속: | 100G | 저항 충격: | 충격 차단 장치 |
| 배수량: | 사인 및 임의 대변위 | 무빙 콜링: | 14kg |
| 애플리케이션: | 전자제품 | 용법: | 진동 테스트 |
| 강조하다 |
실험실 전기 역학 셰이커 시스템,충격 차단 전기 역학 셰이커 시스템,진동 셰이커 시스템 10KN |
||
Product Description

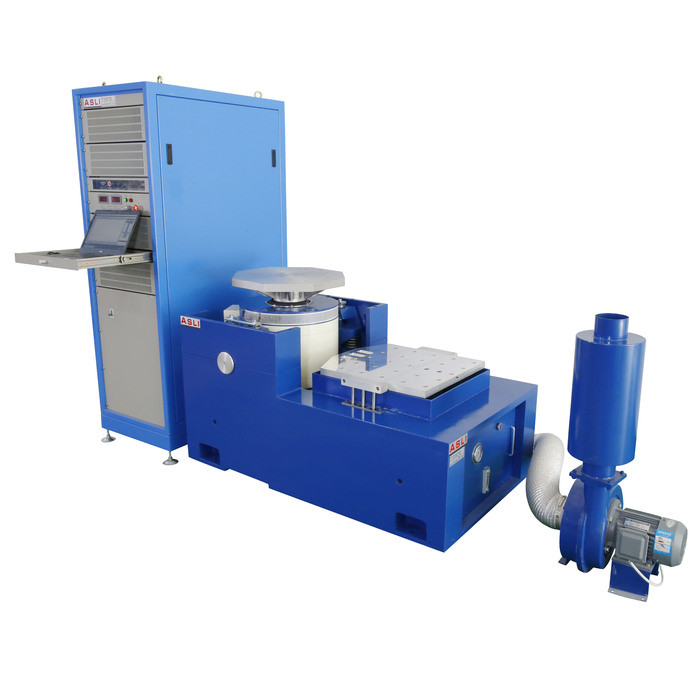

전자기 진동 시험 시스템은 장기간 작동을 위해 특별히 설계되었습니다. 통합된 진동 방지 베이스를 통해 수직 및 수평 진동 시험 기능을 모두 제공합니다. 표준 플랫폼은 건물 구조로의 진동 전달을 최소화하는 고효율 에어백 충격 절연 장치를 특징으로 하여 대부분의 설치 시나리오에서 추가적인 기초 작업이 필요하지 않습니다.

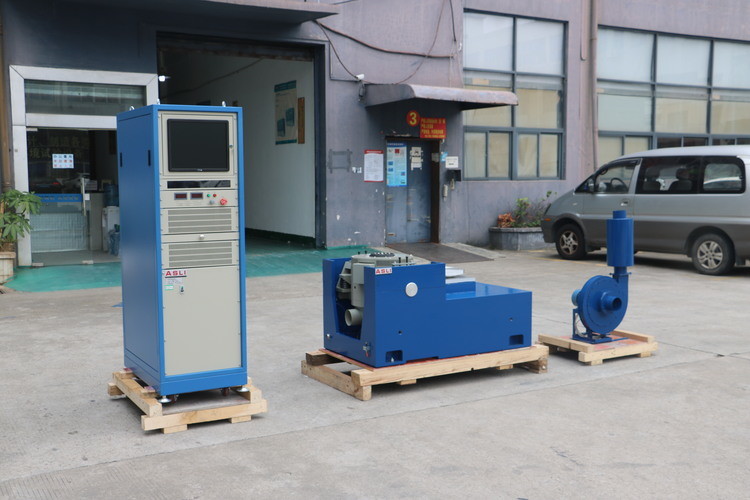

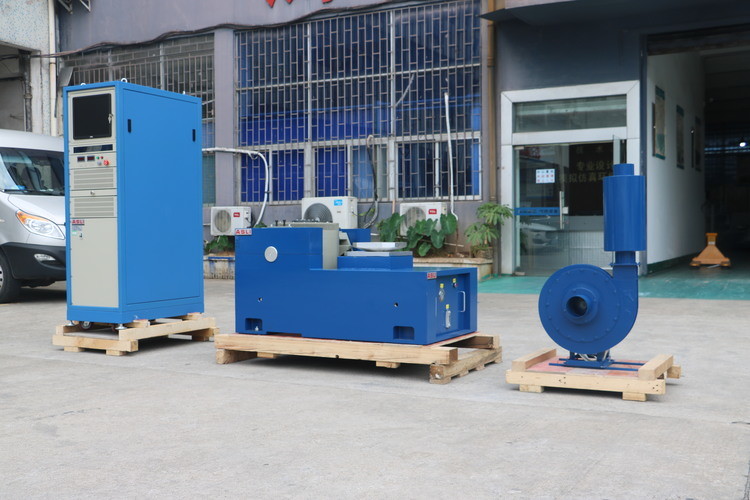

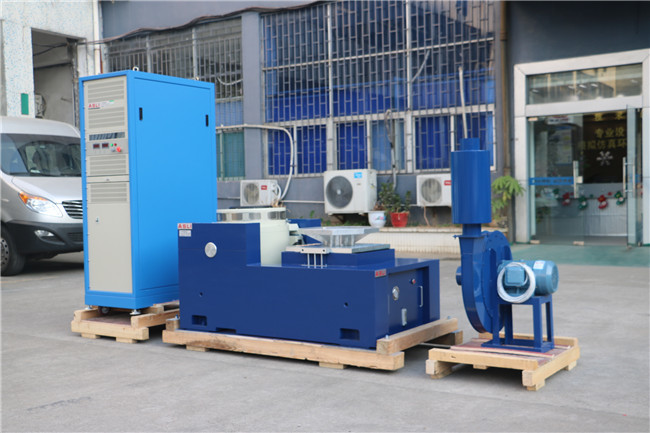

완전한 진동 시험 시스템은 셰이커, 파워 앰프 및 진동 측정 제어 시스템으로 구성됩니다. 관련 국가 및 국제 표준(MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIB, BS 등 포함)에 따라 설계되어 제품 품질 검사 프로토콜 수립을 위한 안정적인 기술 지원을 제공합니다.
진동 시험 및 데이터 분석은 기계의 건강, 효율성 및 생산성에 대한 더 나은 이해를 촉진하여 보다 정확한 추정 및 운영 일정을 가능하게 합니다. 기계의 수명 동안의 마모 및 응력 데이터를 짧은 기간으로 컴파일하고 압축함으로써 진동 시험은 기계, 구조물 및 제품의 작동 상태 및 조건에 대한 귀중한 통찰력을 제공합니다.
저장용 문서 다운로드 — ES-10 기계 진동 시험 시스템.pdf
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |

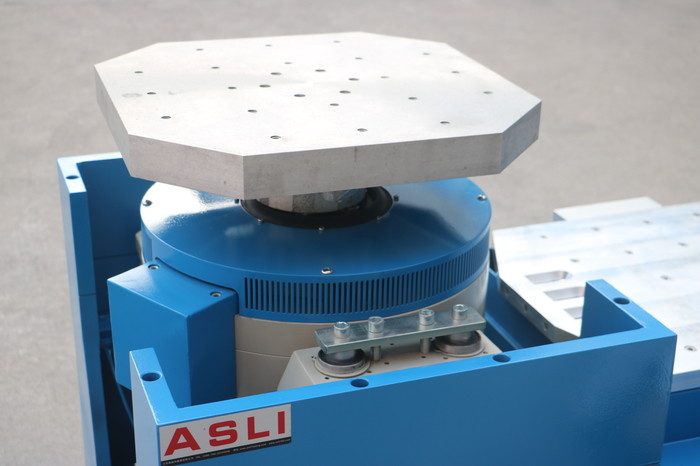

- 높은 스테이지 축 공진 주파수를 갖춘 잘 설계된 동적 서클 골격.
- 낮은 자기 누설, 컴팩트한 구조 및 합리적인 레이아웃을 갖춘 이중 자기 회로 설계.
- 높은 편심 하중 용량을 제공하는 직선 및 수입 지향 복합 본체 강성 방향을 갖춘 로커 로드 롤러 베어링.
- 호르몬 사용 전용 트런니언 절연 기초, 편리한 이동식 설치.
- 시스템 전체에 통합된 고급 기술은 동적 서클의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 작은 풍선 효과를 갖는 베어링의 정적 강성 및 동적 강성은 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
실험실용 충격 절연 장치가 있는 운송 시뮬레이션 전자기 진동 시험기 시스템에 대한 자세한 정보가 필요하시면 언제든지 문의해 주십시오.
