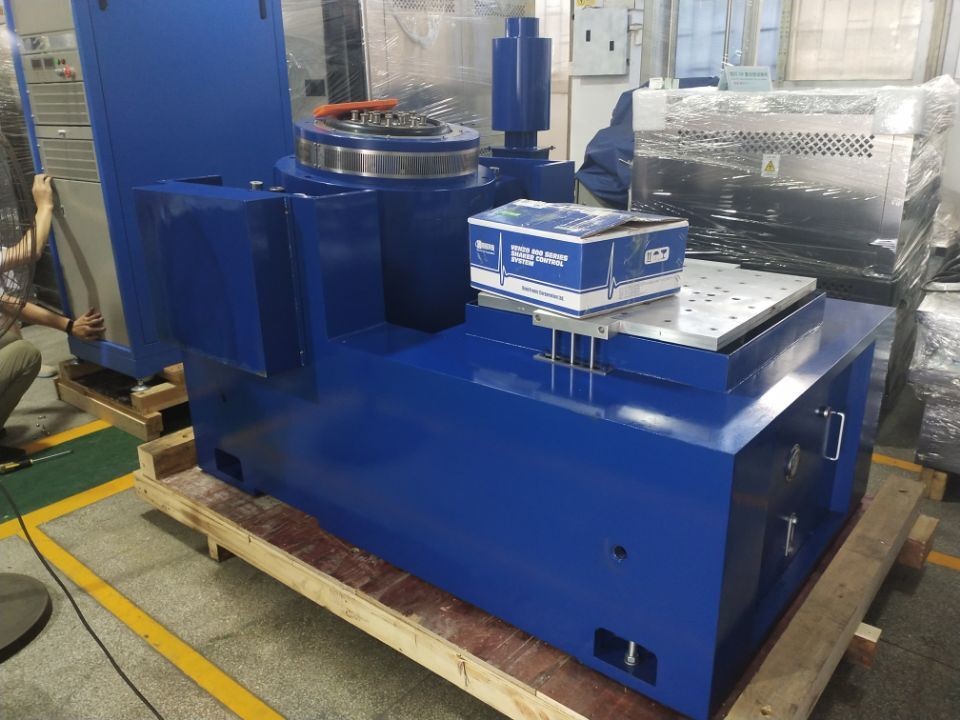

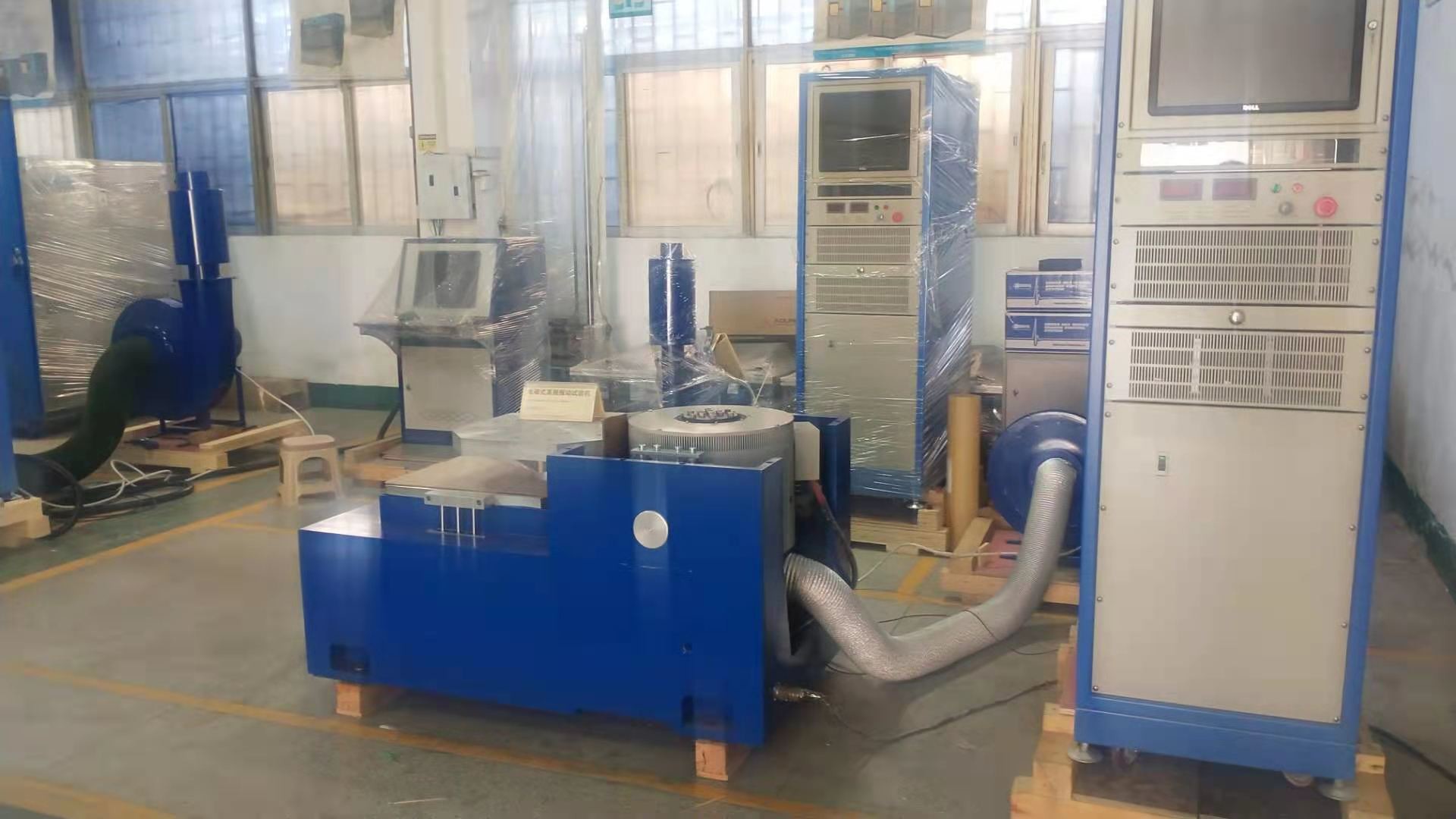

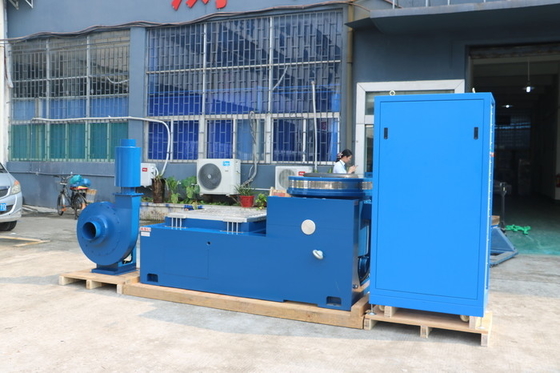

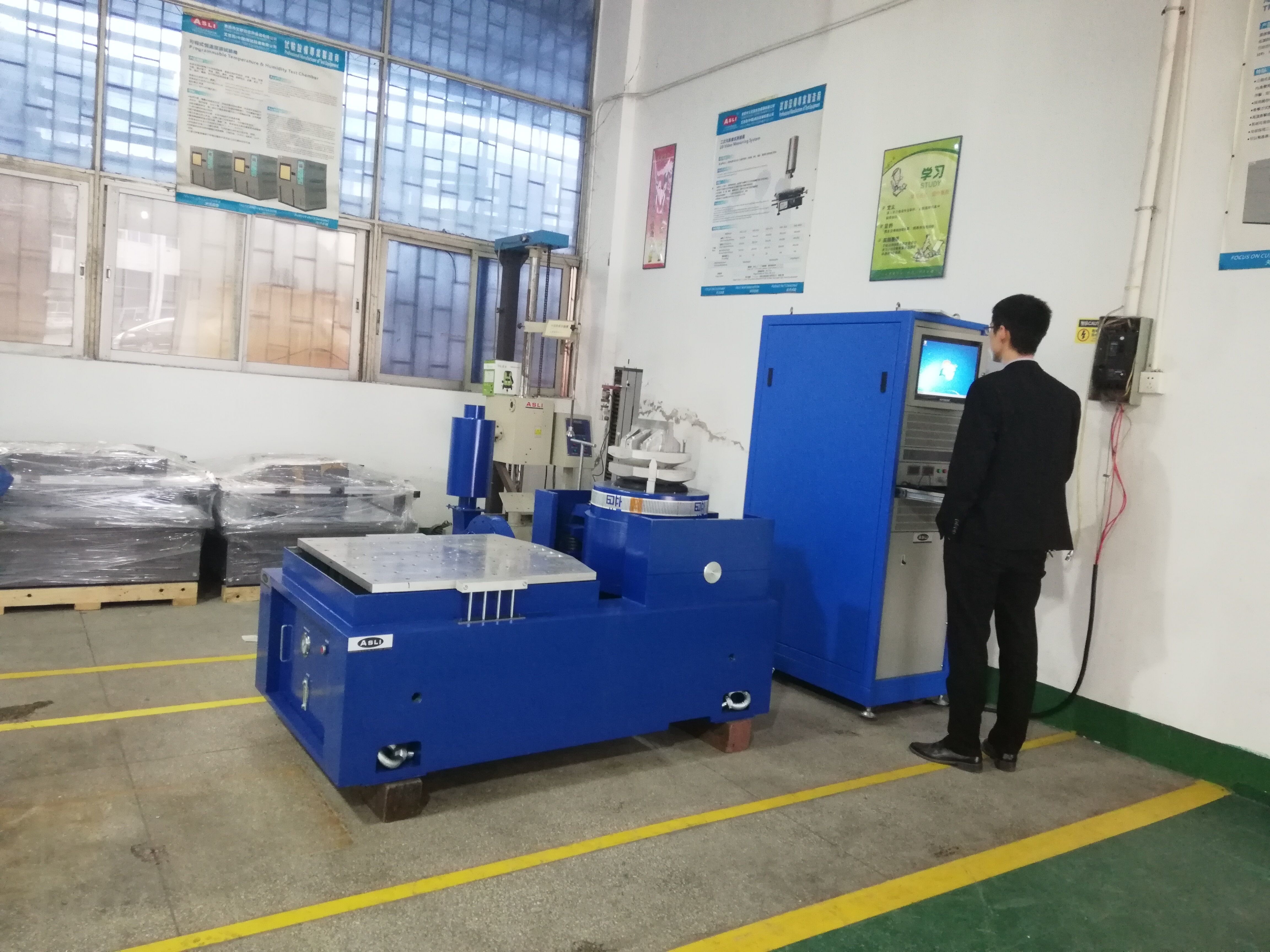

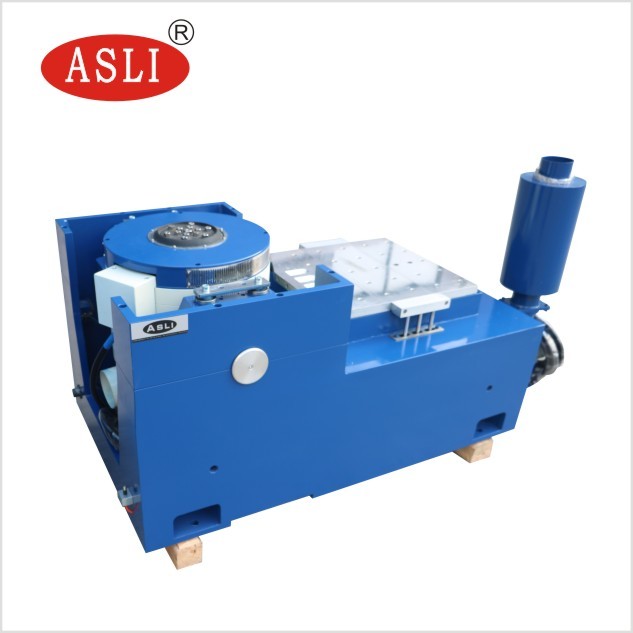

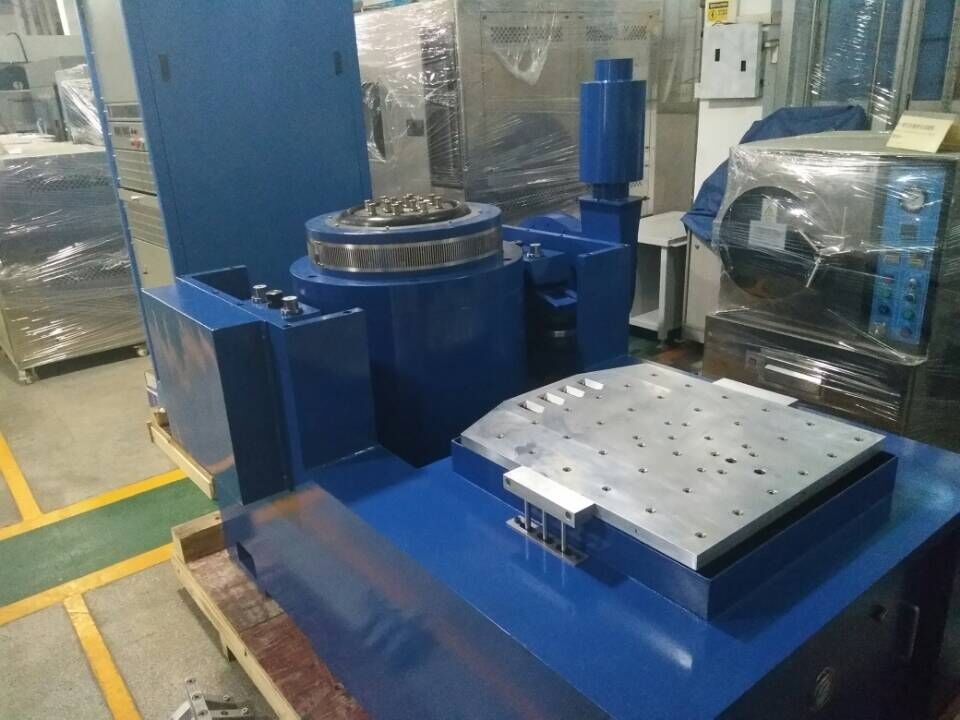

IEC 60335-2-24 높은 주파수 수직 및 수평 전기 역학 진동 흔들기
고주파 진동 쉐이커 (high frequency vibration shaker) 는 다양한 재료와 부품에 대한 기계적 테스트 및 분석을 수행하는 데 사용되는 기계 장치의 일종이다.그것은 실제 환경 조건을 시뮬레이션하거나 제품 피로 테스트를 가속화 할 수있는 고주파 진동을 생성하여 작동합니다..
고주파 진동 쉐이커의 주요 기능은 부품이나 재료가 의도된 응용에서 경험할 수 있는 기계적 스트레스와 스트레스를 복제하는 것입니다.또한 모달 분석 및 공명 측정 수행에 사용할 수 있습니다제품 성능을 최적화하고 소음 및 진동 문제를 최소화하기 위해 필수적입니다.
쉐이커는 일반적으로 고주파 진동을 일으키는 전기 역학 또는 수압 액추에너지로 구성됩니다. 샘플은 쉐이커 장착 장치에 고정된 고정 장치에 장착됩니다.쉐이커는 빠르게 가속화 및 제어 된 방식으로 armature를 느리게함으로써 필요한 진동을 생성.
이러한 진동은 온도와 습도와 같은 다양한 환경 조건을 시뮬레이션하기 위해 주파수, 진폭 및 기간에 따라 사용자 정의 할 수 있습니다.이 방식 은 여러 가지 부품 과 재료 를 시험 해 볼 수 있게 하고, 엔지니어 들 이 설계 에 있어서 잠재적 인 결함 과 약점 을 식별 하는 데 도움 이 된다.
전체적으로, the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
진동 테스트 기계의 기술적 매개 변수:
| 모델 |
부등급 시네스 힘(N) |
순차적으로 분류 힘(N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
등급 이배치 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
수평의 기술적 매개 변수확장기:
수직의 기술적 매개 변수확장기:
IEC 60335-2-24 높은 주파수 수직 및 수평 전기 역학 진동 흔들기 테스트 특징:
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 록 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직성, 작은 풍선의 역학적 경직성, 진동 테이블 용량을 높여 낮은 주파수 성능을 향상.
당신이 IEC 60335-2-24에 대한 어떤 의심이나 필요를 가지고 있다면 높은 주파수 수직 및 수평 전자 역학 진동 쉐이커, 저희에게 연락하십시오.
