제품 세부정보
| 진동력: | 20Kn | 진동 방향: | 수직+수평 진동 |
|---|---|---|---|
| 기준: | 밀리리터 STD 810G, 밀리리터 STD 810F | 맥스. 배수량: | 51mm |
| 속도: | 1.8m/초 | 무료 보증: | 1년 또는 많습니다 |
| 강조하다 |
random electrodynamic shaker,MIL STD 810G electrodynamic shaker,MIL STD 810G laboratory test machine |
||
제품 설명
MIL STD 810G 랜덤 전자기 진동 시험기는 합리적인 가격으로 랜덤 진동 환경을 시뮬레이션하도록 설계된 고주파 진동 시험 장비입니다. 성능은 일반적으로 변위 제한이 6dB/옥타브의 기울기를 가진 직선으로 나타나는 로그-로그 플롯으로 표시되는 다양한 주파수에서 달성 가능한 최대 가속도로 특징지어집니다.
전자기 진동 시험기의 최대 가속도 레벨은 최대 전류와 적용된 하중에 의해 결정됩니다. 저주파에서는 이동 부품의 변위가 제한되어 가속도가 높은 수준에 도달하는 것을 방지합니다. 이동 요소의 공진 주파수는 주파수 범위의 상한보다 높게 설정되어 안정적인 작동을 보장합니다.
| 모델 |
정격 정현파 힘 (N) |
정격 랜덤 힘 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s²) |
정격 속도 (m/s) |
정격 변위 (p-p) mm |
최대. 하중 (Kg) |
이동 코일 (Kg) |
치수 이동 코일 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3~3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3~3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3~3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3~3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300x300 |
| VT0404 | 22 | 1500 | 400x400 |
| VT0505 | 30 | 500 | 500x500 |
| VT0606 | 58 | 350 | 600x600 |
- 견고한 서스펜션 시스템과 선형 모션 가이드로 강력한 지지력, 우수한 가이드 기능 및 높은 안정성을 제공합니다.
- 높은 정적 강성과 낮은 동적 강성을 가진 로드 센터 에어백은 강력한 지지력과 진폭 변화에 대한 완벽한 성능을 제공합니다.
- 3-시그마 피크 전류를 갖춘 고효율 Class D 전력 스위칭으로 낮은 전력 소비와 최소한의 고조파 왜곡을 보장합니다.
- 높은 안전 신뢰성을 위한 안전 인터록 기능이 있는 빠른 자체 진단 기능.
- 진동 플랫폼용 에어백 충격 절연 장치는 추가적인 기초가 필요 없으며, 진동 파동의 완벽한 재현과 진동 전달률 감소를 제공합니다.

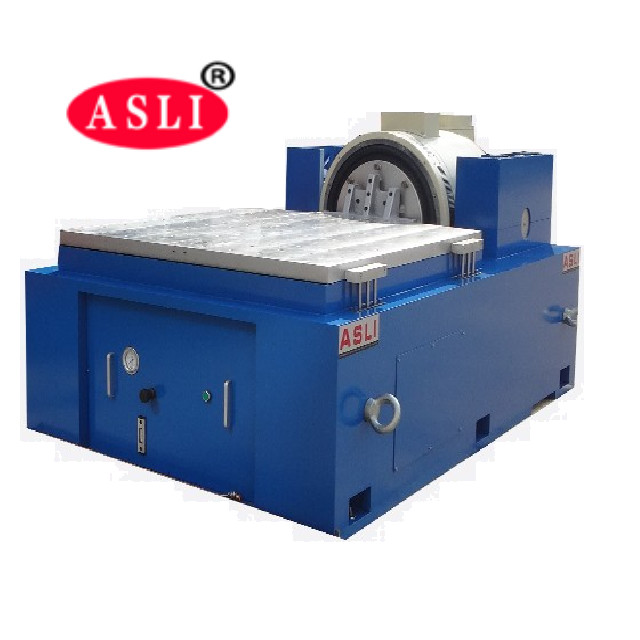

- 수평 및 수직 확장 플랫폼을 다양한 응용 분야에 사용할 수 있습니다.
인수일로부터 1년의 보증 기간 동안 장비는 완전히 무료입니다. 이 보증은 천재지변, 비정상적인 전원 공급, 부적절한 사용 또는 부적절한 유지보수로 인한 손상에는 적용되지 않습니다. 구매자는 보관, 사용 및 설치 규칙의 조건을 준수해야 합니다.
시험 챔버의 제조 품질 문제로 인해 고장이 발생한 경우, 공급업체는 통보 후 서비스 약속 시간에 따라 무료 유지보수를 수행할 유지보수 인력을 파견합니다.
장비를 사용자에게 설치 및 시운전하고 사용에 투입할 때 계약 요구 사항에 따라 현장 교육을 수행할 수 있습니다.
자주 묻는 질문:
Q1: 전자기 진동 시험기란 무엇인가요?
답변: 전자기 진동 시험기는 제품이 운송, 작동 또는 서비스 중에 경험할 수 있는 진동 조건을 시뮬레이션하는 데 사용되는 시험 시스템입니다. 신뢰성, 내구성 및 자격 시험에 널리 사용됩니다.
Q2: 어떤 제품을 테스트할 수 있나요?
답변: 전자 부품, 자동차 부품, 배터리, 항공 우주 부품, 전기 제품, 포장재, 통신 장비 및 진동 테스트가 필요한 기타 제품에 사용할 수 있습니다.
Q3: 진동 시험기는 어떤 진동 테스트를 수행할 수 있나요?
답변: 시스템 구성에 따라 정현파 진동, 랜덤 진동, 충격 테스트, 공진 검색, 주파수 스윕 및 기타 프로그래밍 가능한 진동 테스트를 수행할 수 있습니다.
Q4: 최대 테스트 주파수는 얼마인가요?
답변: 최대 주파수는 모델 및 구성에 따라 다릅니다. 다양한 주파수 요구 사항에 대해 다양한 진동 시험기 모델을 사용할 수 있습니다. 적합한 모델을 추천해 드릴 수 있도록 필요한 주파수 범위를 알려주십시오.
Q5: 올바른 진동 시험기 모델을 어떻게 선택하나요?
답변: 주요 요인은 다음과 같습니다:
- 최대 샘플 무게
- 샘플 치수
- 필요한 진동 방향
- 주파수 범위
- 최대 가속도
- 변위
- 필요한 진동 테스트 표준
이러한 매개변수를 기반으로 적합한 진동 시험기 시스템을 추천해 드릴 수 있습니다.
Q6: 진동 시험기는 수직 및 수평 진동을 모두 수행할 수 있나요?
답변: 예. 구성에 따라 수직 테스트 설정, 수평 테스트 설정 또는 둘 다로 시스템을 공급할 수 있습니다.
Q7: 랜덤 진동 테스트를 수행할 수 있나요?
답변: 예. PSD 기반 테스트 프로파일을 포함한 랜덤 진동 테스트를 위해 적합한 진동 컨트롤러를 구성할 수 있습니다.
Q8: 충격 테스트를 수행할 수 있나요?
답변: 예. 선택한 진동 시험기 시스템이 필요한 충격 프로파일에 충분한 힘, 변위 및 가속도 기능을 갖춘 경우 가능합니다.
전자기 진동 시험기는 고주파 진동 테스트에 여러 가지 이점을 제공합니다.
- 넓은 주파수 범위: 저주파 및 고주파 진동 테스트 모두에 적합하며, 특히 전자 및 자동차 부품에 적합합니다.
- 높은 제어 정확도: 주파수, 가속도, 변위, 속도 및 테스트 시간을 정밀하게 제어할 수 있습니다.
- 빠른 응답: 전자기 구동 시스템은 제어 신호에 빠르게 응답하여 스윕 진동 테스트에 적합합니다.
- 안정적인 진동 출력: 폐쇄 루프 제어는 테스트 전반에 걸쳐 안정적인 진동 수준을 유지하는 데 도움이 됩니다.
- 프로그래밍 가능한 테스트: 주파수 범위, 스윕 속도, 가속도 및 사이클 수와 같은 테스트 매개변수를 자동으로 프로그래밍할 수 있습니다.
- 고주파 테스트에 적합: PCB/PCBA, 자동차 전자 제품, 센서, 커넥터, 배터리 및 기타 전자 부품에 특히 적합합니다.
- 높은 자동화: 테스트 프로그램을 저장하고 자동으로 실행하여 테스트 효율성과 반복성을 향상시킬 수 있습니다.
제품 하이라이트
MIL STD 810G/F 준수 20KN 무작위 전기역학 셰이커(수직+수평 진동, 51mm 변위, 1.8m/s 속도). 견고한 서스펜션, 에어백 차단, D등급 전력 효율, 자가 진단 안전 인터록이 특징입니다. 1년 보증, 현장 교육, 맞춤형 확장기 옵션.
