2000Hz 동진동 시험대 JIS D 1601 규격
제품 세부정보
| 진동력: | 20Kn | 진동 방향: | 수평 진동 |
|---|---|---|---|
| 애플리케이션: | 자동차 | 용법: | 고주파 진동시험 |
| 테스트 표준: | 밀 표준 810G | 힘: | AC380V |
| 강조하다 |
2000Hz 진동 테스트 테이블,JIS D 1601 진동 테스트 테이블,2000Hz 진동 테이블 테스트 장비 |
||
제품 설명

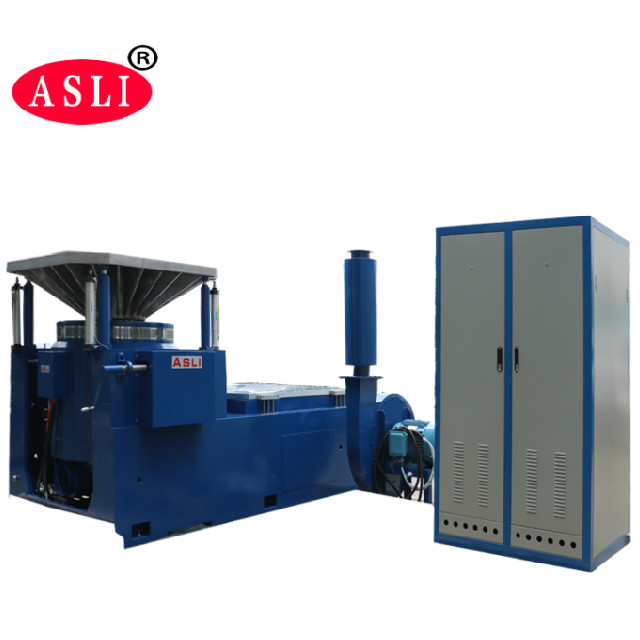

2000Hz 동적 진동 시험대 셰이커 시스템은 JIS D 1601 표준을 충족하도록 설계되었으며, 다양한 산업 및 연구 응용 분야에 대한 고주파 진동 시험을 제공합니다.
| 모델 |
정격 정현파 힘 (N) |
정격 랜덤 힘 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s²) |
정격 속도 (m/s) |
정격 변위 (p-p) mm |
최대. 하중 (Kg) |
이동 코일 (Kg) |
치수 이동 코일 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
고주파 진동 시험기는 주로 제품 진동 및 충격 환경 시험, 환경 스트레스 스크리닝, 신뢰성 시험에 사용됩니다. 항공 우주, 통신, 전자, 전기 및 가전 제품을 포함한 산업에 서비스를 제공합니다. 이 시험 플랫폼은 IEC, MIL-STD, JIS 및 ASTM 표준을 포함한 다양한 사양을 충족합니다.
- 유연한 서스펜션 시스템 및 직선 가이드 — 강력한 베어링 용량, 우수한 안내 성능 및 높은 안정성.
- 높은 정적 강성과 낮은 동적 강성을 갖춘 중앙 하중 에어백 — 강력한 베어링 용량 및 뛰어난 동적 성능.
- 빠른 자체 검사 진단 및 체인 보호 — 높은 안전성 및 신뢰성.
- 에어백 절연 및 댐핑 장치는 특수 기초의 필요성을 없애고 진동 파형을 완벽하게 재현하며 진동 전달을 줄입니다.
- 다양한 수평 및 수직 확장 플랫폼을 사용할 수 있습니다.
- 모든 유형의 진동 컨트롤러와 호환 — 간단한 작동.
- 작은 하중 벤치는 더 높은 가속도와 작동 주파수를 가능하게 하여 기계 벤치의 하중 용량과 전반적인 성능을 향상시킵니다.
- 수평 벤치와 진동 벤치는 통합된 장치입니다 — 잘 구조화되어 설치 및 조정이 편리합니다.
- V자형 설계의 정압 트랙 — 경사 및 편향 하중에 대한 내성.
- 내장 오일 펌프 — 좋은 구조와 쉬운 작동.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 이동 부품 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
자동차 테스트 응용 분야를 위해 설계된 이 고주파 수평 진동 테이블은 까다로운 테스트 환경에 대한 정확하고 신뢰할 수 있는 성능을 제공합니다.
자주 묻는 질문:
Q1: 전자기 진동 셰이커란 무엇인가요?
RE: 전자기 진동 셰이커는 제품이 운송, 작동 또는 서비스 중에 경험할 수 있는 진동 조건을 시뮬레이션하는 데 사용되는 시험 시스템입니다. 신뢰성, 내구성 및 자격 시험에 널리 사용됩니다.
Q2: 어떤 제품을 테스트할 수 있나요?
RE: 전자 부품, 자동차 부품, 배터리, 항공 우주 부품, 전기 제품, 포장재, 통신 장비 및 진동 테스트가 필요한 기타 제품에 사용할 수 있습니다.
Q3: 셰이커는 어떤 진동 테스트를 수행할 수 있나요?
RE: 시스템 구성에 따라 정현파 진동, 랜덤 진동, 충격 테스트, 공진 검색, 주파수 스윕 및 기타 프로그래밍 가능한 진동 테스트를 수행할 수 있습니다.
Q4: 최대 테스트 주파수는 얼마인가요?
RE: 최대 주파수는 모델 및 구성에 따라 다릅니다. 다양한 주파수 요구 사항에 대해 다양한 셰이커 모델을 사용할 수 있습니다. 필요한 주파수 범위를 알려주시면 적합한 모델을 추천해 드리겠습니다.
Q5: 올바른 셰이커 모델을 어떻게 선택하나요?
RE: 주요 요인은 다음과 같습니다:
- 최대 샘플 무게
- 샘플 치수
- 필요한 진동 방향
- 주파수 범위
- 최대 가속도
- 변위
- 필요한 진동 테스트 표준
이러한 매개변수를 기반으로 적합한 셰이커 시스템을 추천해 드릴 수 있습니다.
Q6: 셰이커는 수직 및 수평 진동을 모두 수행할 수 있나요?
RE: 예. 구성에 따라 수직 테스트 설정, 수평 테스트 설정 또는 둘 다와 함께 시스템을 공급할 수 있습니다.
Q7: 랜덤 진동 테스트를 수행할 수 있나요?
RE: 예. PSD 기반 테스트 프로파일을 포함한 랜덤 진동 테스트를 위해 적합한 진동 컨트롤러를 구성할 수 있습니다.
Q8: 충격 테스트를 수행할 수 있나요?
RE: 예. 선택한 셰이커 시스템이 필요한 충격 프로파일에 충분한 힘, 변위 및 가속도 기능을 갖춘 경우.
전자기 진동 셰이커는 고주파 진동 테스트에 여러 가지 이점을 제공합니다:
- 넓은 주파수 범위: 저주파 및 고주파 진동 테스트 모두에 적합하며, 특히 전자 및 자동차 부품에 적합합니다.
- 높은 제어 정확도: 주파수, 가속도, 변위, 속도 및 테스트 시간을 정밀하게 제어할 수 있습니다.
- 빠른 응답: 전자기 구동 시스템은 제어 신호에 빠르게 응답하여 스윕 진동 테스트에 적합합니다.
- 안정적인 진동 출력: 폐쇄 루프 제어는 테스트 전반에 걸쳐 안정적인 진동 수준을 유지하는 데 도움이 됩니다.
- 프로그래밍 가능한 테스트: 주파수 범위, 스윕 속도, 가속도 및 사이클 수와 같은 테스트 매개변수를 자동으로 프로그래밍할 수 있습니다.
- 고주파 테스트에 적합: PCB/PCBA, 자동차 전자 제품, 센서, 커넥터, 배터리 및 기타 전자 부품에 특히 적합합니다.
- 높은 자동화: 테스트 프로그램을 저장하고 자동으로 실행하여 테스트 효율성과 반복성을 향상시킬 수 있습니다.
제품 하이라이트
2000Hz 동적 진동 테스트 테이블은 20KN 힘 및 수평 진동으로 JIS D 1601 및 MIL STD 810G 표준을 충족합니다. 자동차 고주파 테스트에 이상적인 이 제품은 유연한 서스펜션 시스템, 에어백 댐핑 및 빠른 자가 진단 기능을 갖추고 있어 높은 안정성과 안전성을 제공합니다. 맞춤형 확장 플랫폼을 사용할 수 있습니다.
