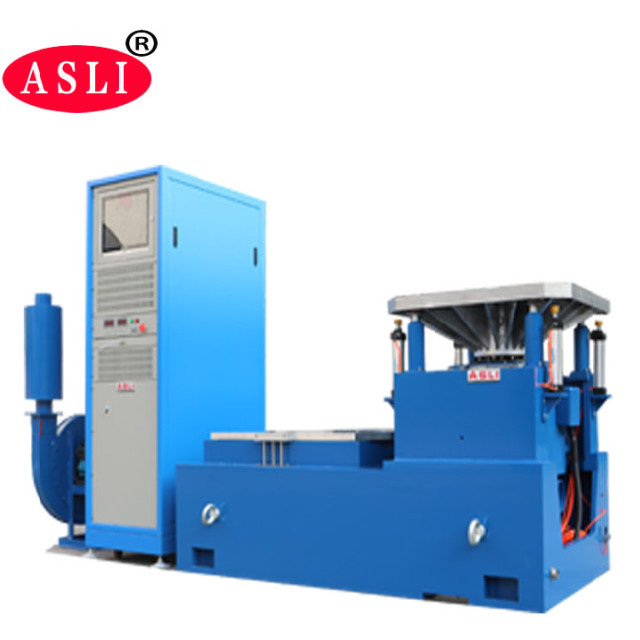

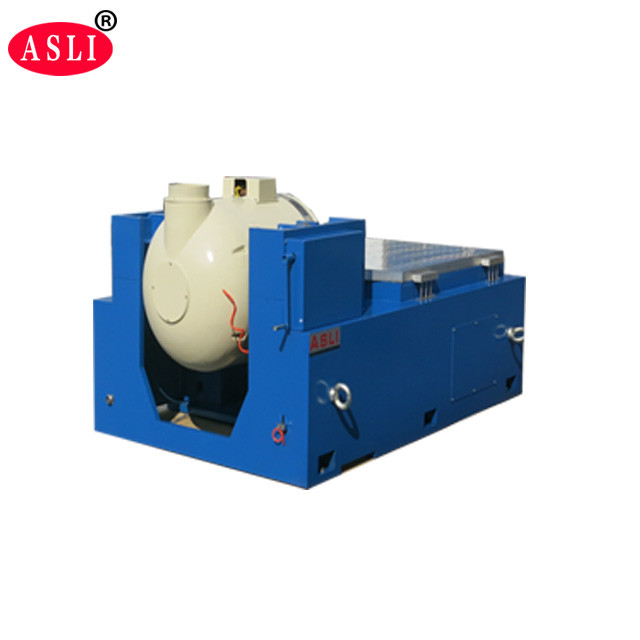

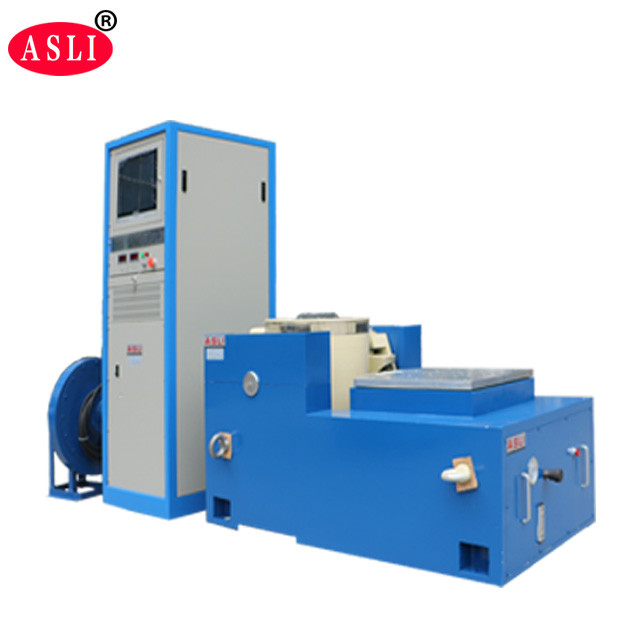

전기 부속품을 위한 20KN 진동 테이블 시험 장비 1.8m/s
제품 세부정보
| 사인력: | 20000N | 주파수 범위: | 3 hz 내지 2500 hz |
|---|---|---|---|
| 속도: | 1.8m/초 | 곧장: | X,Y,Z |
| 가속: | 100g | 코일링을 이동하기: | 30kg |
| 짐: | 300KG | ||
| 강조하다 |
20KN 진동대 시험 장비,1.8m/s 진동대 시험 장비,20KN 진동 시험기 |
||
제품 설명
ES-20 디지털 전기역학식 진동 테스터는 전기 액세서리 및 부품의 정밀하고 신뢰성 있는 테스트를 위해 설계된 고주파 진동 테스트 장비입니다. 시뮬레이션 환경 테스트 장비 및 기계적 진동 및 충격 테스트 기계 분야에서 28년의 경험을 가진 ASLi에서 제조한 이 시스템은 CE 인증을 획득한 주력 제품입니다.
28년의 오랜 역사를 가진 ASLi는 시뮬레이션 환경 테스트 장비, 기계적 진동 및 충격 테스트 기계의 개발 및 제조에 전념하고 있습니다. ES-20 디지털 전기역학식 진동 테스터 및 고주파 진동 테스트 장비는 품질 및 안전에 대한 CE 인증을 획득한 당사의 주력 제품입니다.
모든 기계는 안전한 글로벌 운송을 위해 신중하게 포장됩니다: 먼저 PP 필름을 적용하고, 기계와 케이스 사이에 10mm 폼을 넣은 다음, 최대 보호를 위해 외부 표준 수출용 합판 케이스를 사용합니다.
| 모델 |
정격 정현파 힘 (N) |
정격 랜덤 힘 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s²) |
정격 속도 (m/s) |
정격 변위 (p-p) mm |
최대. 하중 (Kg) |
이동 코일 (Kg) |
치수 이동 코일 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 높은 스테이지 축 공진 주파수를 가진 잘 설계된 동적 원형 골격.
- 이중 자기 회로 설계는 낮은 자기 누설, 컴팩트한 구조 및 합리적인 레이아웃을 보장합니다.
- 로커 로드 롤러 베어링은 직선 및 수입 지향 복합 본체 강성 방향으로 우수한 편심 하중 용량을 제공합니다.
- 트러니언 절연 기초는 호르몬 사용 전용으로 편리한 이동식 설치를 제공합니다.
- 첨단 기술 이동식 시스템은 동적 원형의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 작은 풍선 효과를 가진 베어링의 정적 강성과 동적 강성은 진동 테이블 용량을 높이고 저주파 성능을 향상시킵니다.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 이동 부품 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (원형 벤치) | 220 | 350 | Φ1200 |
ASLi는 "이중 자기 회로 구조", "자가 생성 골격 작용 원", "공중 지원", "롤러 베어링 및 선형 가이드", "트러니언 절연"과 같은 첨단 현대 기술을 통합한 ES-20 디지털 전기역학식 진동 테스터 및 고주파 진동 테스트 장비 시리즈를 제조합니다. 이 시스템은 X, Y, Z 삼축 정현파 진동 테스트 및 광대역 랜덤 진동 테스트, 고전적 충격 테스트(반정현파, 사다리꼴파, 톱니파) 및 충격 응답 스펙트럼 테스트를 수행할 수 있습니다.
이 제품들은 국방, 무기, 항공, 우주 항공, 통신, 전자, 전기 제품, 가전 제품 산업에서 널리 사용됩니다.
자주 묻는 질문:
Q1: 전기역학식 진동 셰이커란 무엇인가요?
RE: 전기역학식 진동 셰이커는 제품이 운송, 작동 또는 서비스 중에 경험할 수 있는 진동 조건을 시뮬레이션하는 데 사용되는 테스트 시스템입니다. 신뢰성, 내구성 및 자격 테스트에 널리 사용됩니다.
Q2: 어떤 제품을 테스트할 수 있나요?
RE: 전자 부품, 자동차 부품, 배터리, 항공 우주 부품, 전기 제품, 포장재, 통신 장비 및 진동 테스트가 필요한 기타 제품에 사용할 수 있습니다.
Q3: 셰이커는 어떤 진동 테스트를 수행할 수 있나요?
RE: 시스템 구성에 따라 정현파 진동, 랜덤 진동, 충격 테스트, 공진 검색, 주파수 스윕 및 기타 프로그래밍 가능한 진동 테스트를 수행할 수 있습니다.
Q4: 최대 테스트 주파수는 얼마인가요?
RE: 최대 주파수는 모델 및 구성에 따라 다릅니다. 다양한 주파수 요구 사항에 맞는 다양한 셰이커 모델을 사용할 수 있습니다. 필요한 주파수 범위를 알려주시면 적합한 모델을 추천해 드리겠습니다.
Q5: 올바른 셰이커 모델을 어떻게 선택하나요?
RE: 주요 요인은 다음과 같습니다:
- 최대 샘플 무게
- 샘플 치수
- 필요한 진동 방향
- 주파수 범위
- 최대 가속도
- 변위
- 필요한 진동 테스트 표준
이러한 매개변수를 기반으로 적합한 셰이커 시스템을 추천해 드릴 수 있습니다.
Q6: 셰이커는 수직 및 수평 진동을 모두 수행할 수 있나요?
RE: 예. 구성에 따라 수직 테스트 설정, 수평 테스트 설정 또는 둘 다와 함께 시스템을 공급할 수 있습니다.
Q7: 랜덤 진동 테스트를 수행할 수 있나요?
RE: 예. PSD 기반 테스트 프로파일을 포함한 랜덤 진동 테스트를 위해 적합한 진동 컨트롤러를 구성할 수 있습니다.
Q8: 충격 테스트를 수행할 수 있나요?
RE: 예. 선택한 셰이커 시스템이 필요한 충격 프로파일에 충분한 힘, 변위 및 가속도 용량을 가지고 있다면 가능합니다.
전기역학식 진동 셰이커는 고주파 진동 테스트에 여러 가지 이점을 제공합니다:
- 넓은 주파수 범위: 저주파 및 고주파 진동 테스트 모두에 적합하며, 특히 전자 및 자동차 부품에 적합합니다.
- 높은 제어 정확도: 주파수, 가속도, 변위, 속도 및 테스트 시간을 정밀하게 제어할 수 있습니다.
- 빠른 응답: 전기역학식 구동 시스템은 제어 신호에 빠르게 응답하여 스윕 진동 테스트에 적합합니다.
- 안정적인 진동 출력: 폐쇄 루프 제어는 테스트 전반에 걸쳐 안정적인 진동 수준을 유지하는 데 도움이 됩니다.
- 프로그래밍 가능한 테스트: 주파수 범위, 스윕 속도, 가속도 및 사이클 수와 같은 테스트 매개변수를 자동으로 프로그래밍할 수 있습니다.
- 고주파 테스트에 적합: 특히 PCB/PCBA, 자동차 전자 제품, 센서, 커넥터, 배터리 및 기타 전자 부품에 적합합니다.
- 높은 자동화: 테스트 프로그램을 저장하고 자동으로 실행하여 테스트 효율성과 반복성을 향상시킬 수 있습니다.
수직 및 수평 진동 테스터에 대해 질문이 있으시면 언제든지 저희에게 연락해 주십시오. 기꺼이 도와드리겠습니다.
