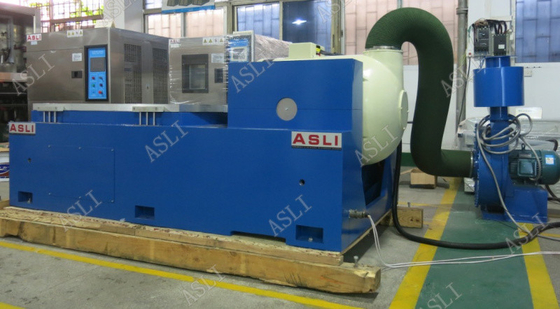

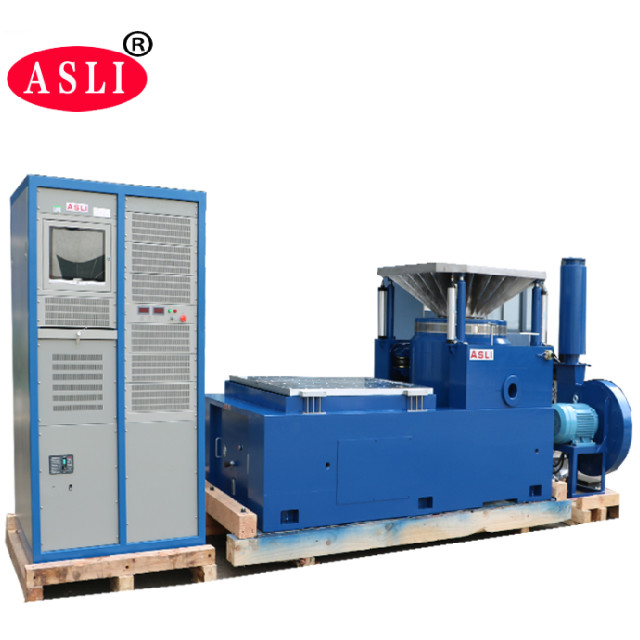

전기 역동학적 진동 교반기는 DO-160G RTCA-160G ISTA 3A 기준을 만납니다
제품 세부정보
| 사인력: | 50000N | 속도: | 2.0m/s |
|---|---|---|---|
| 배수량: | 100mm | 빈도: | 1 ~ 3500Hz |
| 로드 중: | 750kg | 가속: | 100g |
| 전기자: | 450mm | 테스트 표준: | DO-160G, RTCA-160G, ISTA 3A |
| 테이블 크기: | 800x800mm | 애플리케이션: | LED, 자동차 부품 |
| 강조하다 |
50000N 전기 역동학적 진동 교반기,LED 전기 역동학적 진동 교반기,RTCA-160G 진동 테이블 시험 장비 |
||
제품 설명
다운로드: 고주파 진동 테스트 스탠드 ES-30 (PDF)
무작위, 시노스, 충격 기능 전자 역학적 진동 흔들기 시스템DO-160G,RTCA-160G, 그리고ISTA 3A이 장비는 초기 고장 발견을 위해 설계되었습니다.실제 노동조건을 시뮬레이션하는, 구조 강도 테스트를 수행합니다. 광범위한 응용 범위, 주목할만한 테스트 효과 및 신뢰할 수있는 성능은 진동 테스트에 필수 도구가됩니다.
이 시스템은 시노파, FM, 스웨이, 프로그래밍, 주파수 곱셈, 로그리듬, 최대 가속, 진폭 변조 및 시간 제어 기능을 지원합니다.그것은 간단한 고정 가속과 고정 진폭 모드로 완전한 컴퓨터 제어 기능을 갖추고 있습니다장비는 3 개월 동안 지속적인 고장 없는 운영 테스트를 거쳐 안정적인 성능과 신뢰할 수있는 품질을 보장했습니다.
| 최고 시네스 (Pk) | 5000kg.f 최고 (50 KN) |
|---|---|
| 무작위 (RMS) | 5000 kg.f r.m.s (50 KN) |
| 충격 (Pk) | 10000kg.f 피크 (100 KN) @ 6 ms |
| 사용 가능한 주파수 | 1 ∼ 2500 Hz |
| 최대 이동량 (p-p) | 100mm (4인치), 76mm (3인치) 연속 |
| 최대 속도 | 2m/s |
| 최대 가속 | 시네스: 100g (980m/s2), 랜덤: 62g (600m/s2) |
| 수직 로드 지원 | 500kg |
| 몸체 서스펜션 자연 주파수 (추동 축) | 2.5 Hz 이하 |
| 장갑 직경 | F440mm |
| 장갑 무게 | 59kg |
| 기본 공명 주파수 (벌거벗은 테이블) | 2,400 Hz (상) ± 5% |
| 부하 부착점 (표준) | 16개의 스테인리스 스틸 M10 삽입장 |
| 방류 밀도 | < 10 가우스 |
| 쉐이커 크기 | 1670mm L × 1150mm D × 1300mm H |
| 쉐이커 무게 | 약 4600kg |
| 압축 공기 요구 | 0.6 MPa |
다음 표에는 하이라이트 된 모델 ES-50을 포함하여 전기 역학 진동 흔들기 시리즈에서 사용할 수있는 추가 모델이 나열되어 있습니다.이 시스템은 EN50604에 따라 자동차 배터리 테스트에 적합합니다., IEC62133 및 UN38.3 표준.
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대. 로딩 (kg) | 이동 코일 (kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

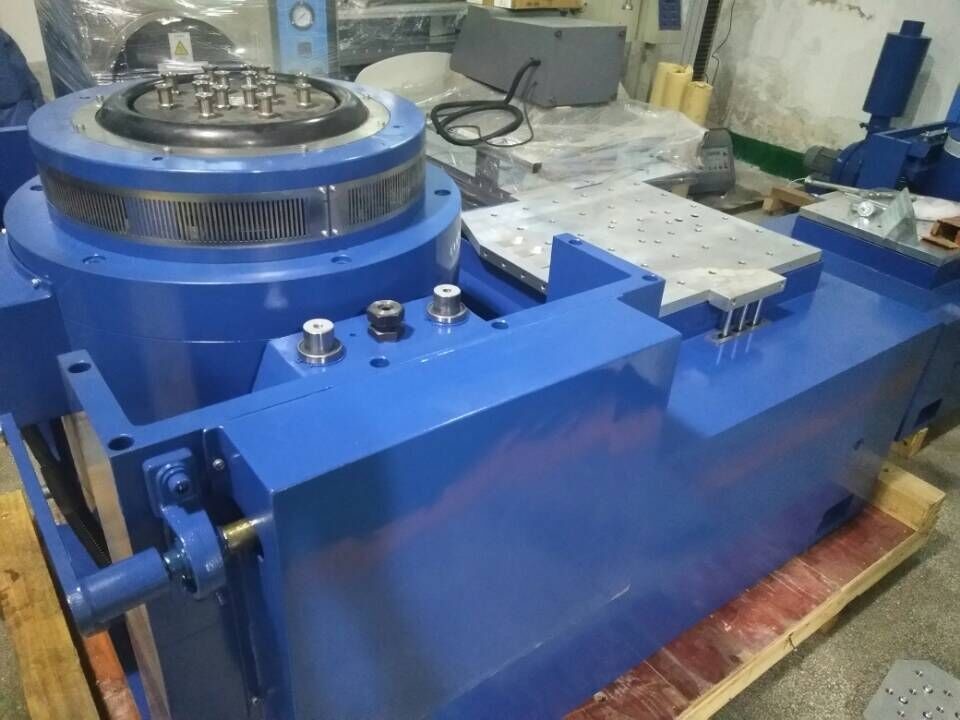

- 잘 설계된 동적 원형 골격, 더 높은 단계의 축적 공명 주파수
- 2개의 자기 회로 설계, 낮은 자기 흐름 누출, 컴팩트 구조, 합리적인 레이아웃.
- 로커 막대기 롤러 베어링 직선 및 수입 지향 복합체 경직성 지향, 우수한 특이한 부하 능력을 제공합니다.
- Trunnion isolation foundation dedicated to vibration isolation, with convenient mobile installation. 트룬니온 고립 기반은 진동 고립에 전념하고 있으며, 편리한 모바일 설치가 가능합니다.
- 움직이는 시스템의 첨단 기술은 동적 원의 높은 신뢰성을 보장합니다.
- 새로운 유관 설계는 냉각 효과를 향상시킵니다.
- 작은 풍선 효과와 함께 베어링의 정적 경직 및 동적 경직, 진동 테이블 베어링 용량을 높이고 낮은 주파수 성능을 향상시킵니다.

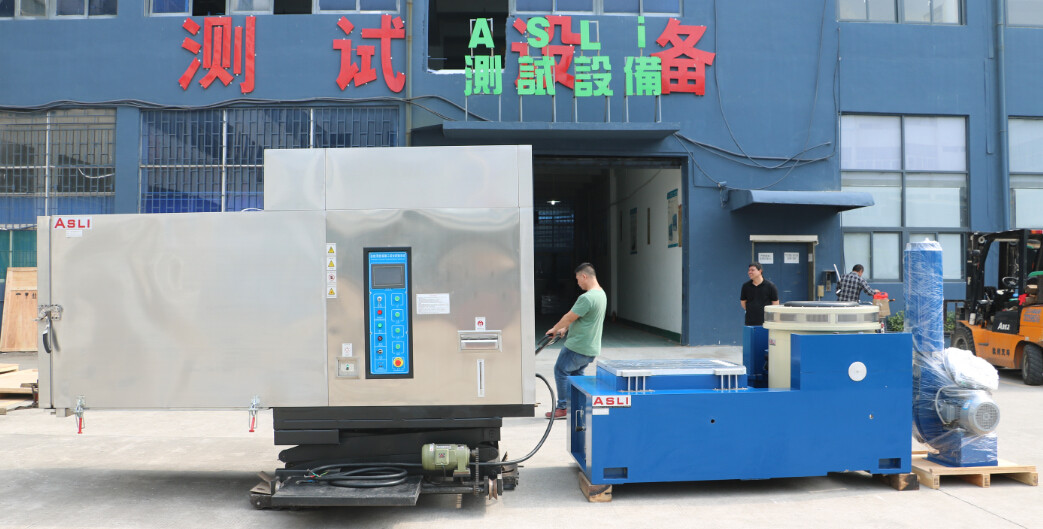

전자 역학 진동 쉐이커는 DO-160G, RTCA-160G 및 ISTA 3A 표준을 충족하여 광범위한 환경 테스트를 위해 온도 습도 챔버와 결합 할 수 있습니다.
