지정 ISTA 기준 진동 교반기 테이블은 임의 쇼크 검사를 수행합니다
제품 세부정보
| 사인력: | 30000N | 빈도: | 3~2500hz |
|---|---|---|---|
| 속도: | 1.8m/초 | 배수량: | 51mm 또는 사용자 정의 |
| 진동 방향: | 수직 또는 x,y,z | 최대 부하: | 450kg |
| 표준을 충족하다: | ISTA | 기능: | 임의 쇼크 테스트 |
| 강조하다 |
ISTA 진동 교반기 테이블,2500 hz 진동 교반기 테이블,3개 주축 진동 테이블을 산개하세요 |
||
제품 설명

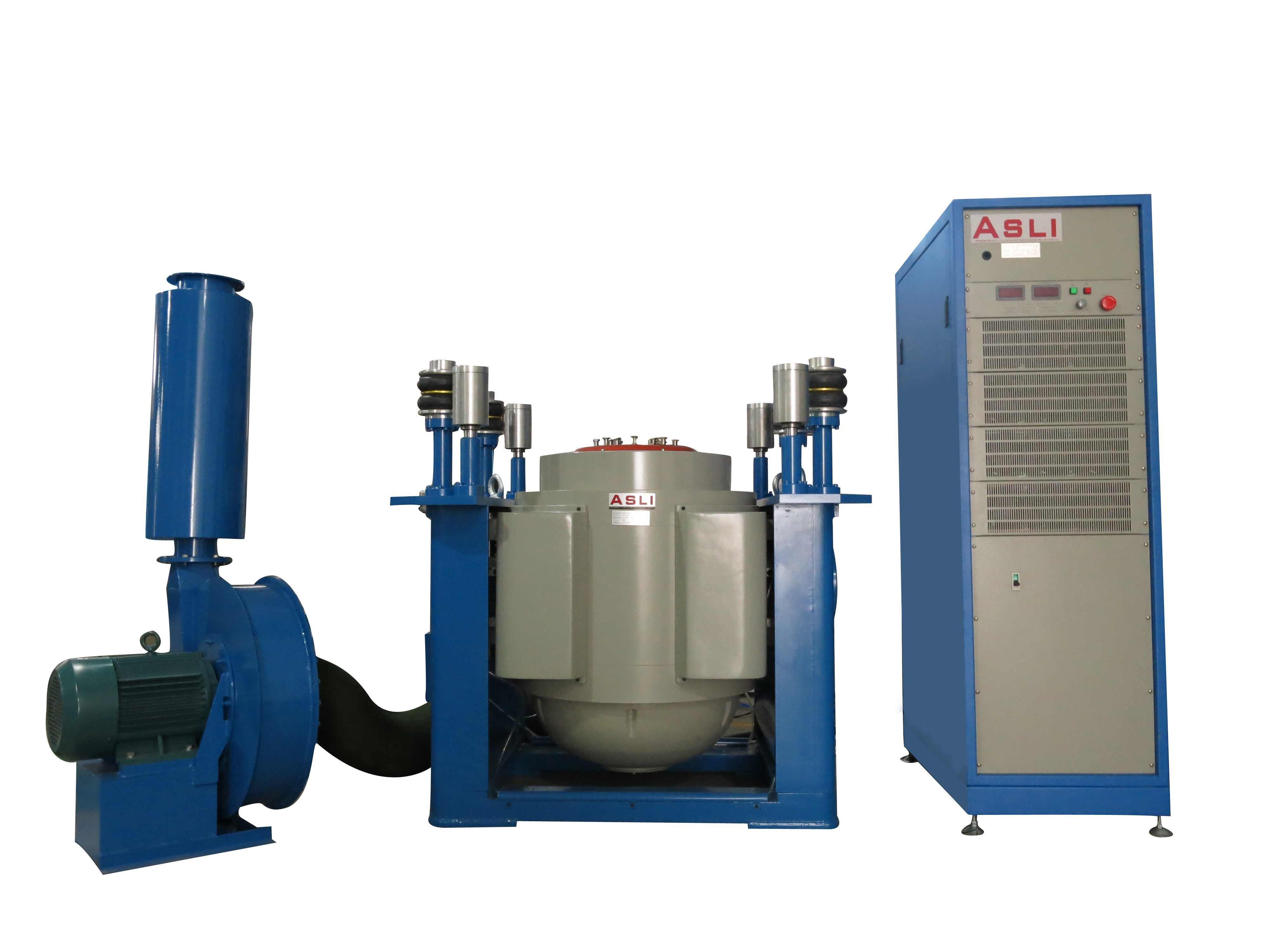

당사는 ES-20 디지털 전기역학식 진동 시험기 및 고주파 진동 시험기 시리즈의 제조업체입니다. 이 시스템은 이중 자기 회로 구조, 자체 생성 골격 작용 원, 공기 부양, 선형 가이드 롤러 베어링, 트러니언 격리와 같은 고급 기술을 통합합니다. X, Y, Z 3축 정현파 진동 시험 및 광대역 랜덤 진동 시험, 클래식 펄스 시험(반-정현파, 사다리꼴파, 톱니파) 및 충격 응답 스펙트럼 시험을 수행할 수 있습니다.
이 제품은 국방, 무기, 항공, 우주 항공, 통신, 전자, 가전제품 및 가정용 기기 산업에서 널리 사용됩니다.
- 잘 설계된 동적 원형 골격으로, 더 높은 단계의 축 공진 주파수를 가집니다.
- 낮은 자기 누설, 컴팩트하고 합리적인 구조의 이중 자기 회로 설계.
- 직선 및 수입 지향 복합 본체 강성 방향을 가진 로커 로드 롤러 베어링으로 높은 편심 하중 용량을 제공합니다.
- 호르몬 사용을 위한 트러니언 격리 기초로, 편리한 이동식 설치가 가능합니다.
- 고급 기술 이동 시스템은 동적 원형의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링 소형 풍선의 정적 강성 및 동적 강성으로, 진동 테이블 용량을 높이고 저주파 성능을 개선합니다.
| 모델 |
정격 정현파 힘 (N) |
정격 랜덤 힘 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s²) |
정격 속도 (m/s) |
정격 변위 (p-p) mm |
최대. 하중 (Kg) |
이동 코일 (Kg) |
치수 이동 코일 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3~3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3~3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3~3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3~3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3~3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3~3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3~3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3~2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3~2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3~2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3~1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300x300 |
| VT0404 | 22 | 1500 | 400x400 |
| VT0505 | 30 | 500 | 500x500 |
| VT0606 | 58 | 350 | 600x600 |
| VT0808 | 140 | 350 | 800x800 |
| VT1010 | 180 | 350 | 1000x1000 |
| VT1212 | 250 | 350 | 1200x1200 |
| VT1212 (원형 벤치) | 220 | 350 | Φ1200 |
당사는 오랜 역사를 가진 시험 장비 제조업체입니다. 지난 25년 동안 우리는 시뮬레이션 환경 시험 장비 및 기계적 진동 및 충격 시험기에 전념해 왔습니다. ISTA 표준을 충족하고 랜덤 충격 시험을 수행하는 진동 셰이커 테이블은 당사의 주력 제품 중 하나이며, 이 기계에 대해 CE 인증을 획득했습니다.
FAQ:
Q1: 전기역학식 진동 셰이커란 무엇인가요?
답변: 전기역학식 진동 셰이커는 제품이 운송, 작동 또는 서비스 중에 경험할 수 있는 진동 조건을 시뮬레이션하는 데 사용되는 시험 시스템입니다. 신뢰성, 내구성 및 자격 시험에 널리 사용됩니다.
Q2: 어떤 제품을 시험할 수 있나요?
답변: 전자 부품, 자동차 부품, 배터리, 항공 우주 부품, 전기 제품, 포장, 통신 장비 및 기타 진동 시험이 필요한 제품에 사용할 수 있습니다.
Q3: 셰이커는 어떤 진동 시험을 수행할 수 있나요?
답변: 시스템 구성에 따라 정현파 진동, 랜덤 진동, 충격 시험, 공진 검색, 주파수 스윕 및 기타 프로그래밍 가능한 진동 시험을 수행할 수 있습니다.
Q4: 최대 시험 주파수는 얼마인가요?
답변: 최대 주파수는 모델 및 구성에 따라 다릅니다. 다양한 주파수 요구 사항에 맞는 다양한 셰이커 모델을 사용할 수 있습니다. 적합한 모델을 추천해 드릴 수 있도록 필요한 주파수 범위를 알려주십시오.
Q5: 올바른 셰이커 모델을 어떻게 선택하나요?
답변: 주요 요인은 다음과 같습니다:
- 최대 샘플 무게
- 샘플 치수
- 필요한 진동 방향
- 주파수 범위
- 최대 가속도
- 변위
- 필요한 진동 시험 표준
이러한 매개변수를 기반으로 적합한 셰이커 시스템을 추천해 드릴 수 있습니다.
Q6: 셰이커는 수직 및 수평 진동을 모두 수행할 수 있나요?
답변: 예. 구성에 따라 수직 시험 설정, 수평 시험 설정 또는 둘 다와 함께 시스템을 공급할 수 있습니다.
Q7: 랜덤 진동 시험을 수행할 수 있나요?
답변: 예. PSD 기반 시험 프로파일을 포함한 랜덤 진동 시험을 위해 적합한 진동 컨트롤러를 구성할 수 있습니다.
Q8: 충격 시험을 수행할 수 있나요?
답변: 예. 선택한 셰이커 시스템이 필요한 충격 프로파일에 대해 충분한 힘, 변위 및 가속도 용량을 갖춘 경우 가능합니다.
전기역학식 진동 셰이커는 고주파 진동 시험에 여러 가지 이점을 제공합니다:
- 넓은 주파수 범위: 저주파 및 고주파 진동 시험 모두에 적합하며, 특히 전자 및 자동차 부품에 적합합니다.
- 높은 제어 정확도: 주파수, 가속도, 변위, 속도 및 시험 시간을 정밀하게 제어할 수 있습니다.
- 빠른 응답: 전기역학식 구동 시스템은 제어 신호에 빠르게 응답하여 스윕 진동 시험에 적합합니다.
- 안정적인 진동 출력: 폐쇄 루프 제어는 시험 내내 안정적인 진동 수준을 유지하는 데 도움이 됩니다.
- 프로그래밍 가능한 시험: 주파수 범위, 스윕 속도, 가속도 및 사이클 수와 같은 시험 매개변수를 자동으로 프로그래밍할 수 있습니다.
- 고주파 시험에 적합: 특히 PCB/PCBA, 자동차 전자 제품, 센서, 커넥터, 배터리 및 기타 전자 부품에 적합합니다.
- 높은 자동화: 시험 프로그램을 저장하고 자동으로 실행하여 시험 효율성과 반복성을 향상시킬 수 있습니다.
제품 하이라이트
30000N 사인력, 3~2500Hz 주파수, 450kg 최대 하중 및 51mm 변위를 갖춘 ISTA 규격 진동 셰이커 테이블입니다. 이중 자기 회로, 트러니언 절연 및 X/Y/Z 축 테스트가 특징입니다. CE 인증을 받았으며 사용자 정의가 가능하며 무작위 충격 테스트에 이상적입니다.
