커패시터 및 자동차 응용 분야를 위한 랜덤 진동 시험기
ASLi 공장 소개 xyz 축 진동 시험기:
저희는 오랜 역사를 가진 시험 장비 제조업체로, 지난 28년 동안 시뮬레이션 환경 시험 장비와 기계적 진동 및 충격 시험기에 전념해 왔습니다. ES-20 디지털 전자기형 진동 시험기, 고주파 진동 시험기는 저희의 주력 제품이며, 이 기기에 대해 CE 인증을 획득했습니다.
패키지: PP 필름으로 먼저 포장하고, 기계와 케이스 사이에 10mm 폼을 넣은 다음, 외부에는 표준 수출 합판 케이스를 사용합니다.
기술 파라미터 커패시터 및 자동차 응용 분야를 위한 랜덤 진동 시험기:
| 모델 |
정현파 정격 힘 (N) |
정격 랜덤 힘 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s2) | 정격 속도(m/s) |
정격 변위 (p-p)mm |
최대 적재 (Kg) | 가동 코일(Kg) |
치수 가동 코일(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
특징:
1. 잘 설계된 동적 원형 골격으로, 더 높은 단계의 축 공진 주파수를 갖습니다.
2. 이중 자기 회로, 낮은 자속 누설, 컴팩트한 구조 및 합리적인 설계.
3. 로커 로드 롤러 베어링은 직선형이며 수입 지향 복합 바디 강성 방향, 편심 하중 용량.
4. 호르몬 사용에 특화된 트러니언 절연 기초, 이동 편의성 설치.
5. 고급 기술은 동적 원의 높은 신뢰성을 보장하기 위해 시스템 주변을 이동합니다.
6. 새로운 덕트 설계로 냉각 효과를 향상시킵니다.
7. 베어링의 정적 강성, 동적 강성이 작은 풍선으로 진동 테이블 용량을 높이고 저주파 성능을 향상시킵니다.
수평 진동 테이블의 기술 파라미터:
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 가동 부품의 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
수직 진동 테이블의 기술 파라미터:
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (원형 벤치) | 220 | 350 | Φ1200 |
응용 분야:
저희는 ES-20 디지털 전자기형 진동 시험기, 고주파 진동 시험기 시리즈 제품의 제조업체이며, '이중 자기 회로 구조', '자체 생성 골격 작용 원', '공중 지지대' 및 '롤러 베어링 및 선형 가이드', '트러니언 절연' 첨단 현대 기술 및 특수 기술을 채택하여 X, Y, Z 3축 정현파 진동 시험 및 광대역 랜덤 진동 시험을 완료할 수 있으며, 고전적인 (반 사인파, 사다리꼴, 톱니파) 펄스 및 충격 응답 스펙트럼 시험을 완료할 수 있습니다. 이러한 제품은 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.

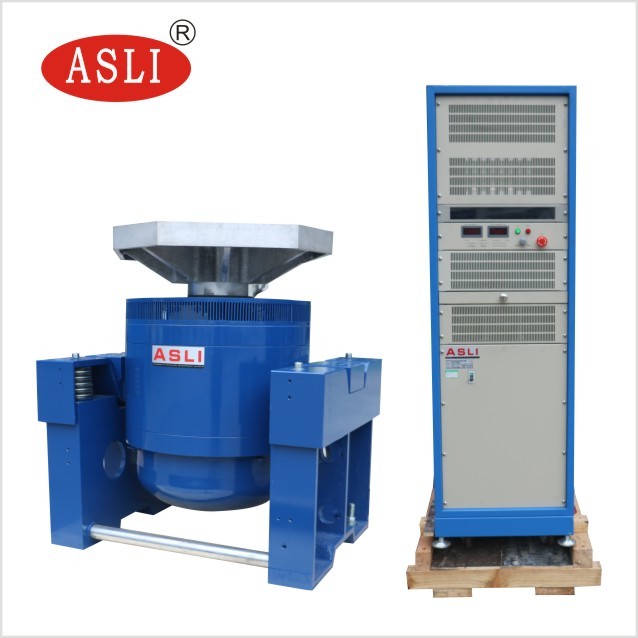

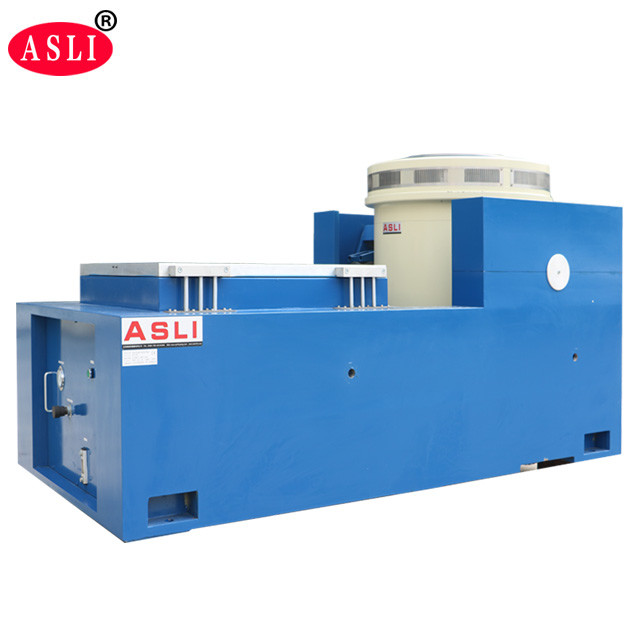

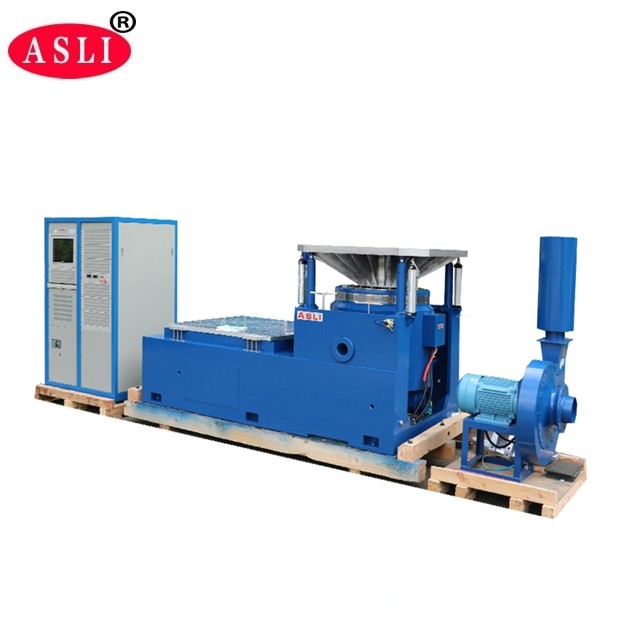

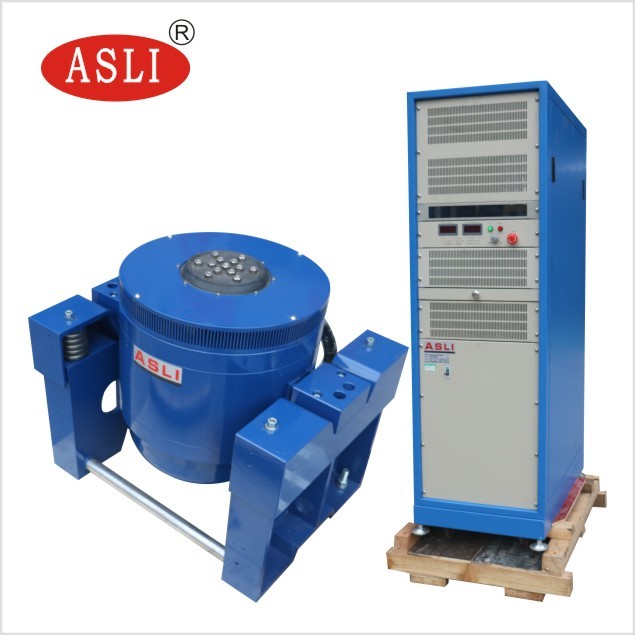

참조용 사진:
ASLi 회사 방문 고객:
수직 및 수평 진동 시험기에 대해 궁금한 점이 있으시면 언제든지 문의해 주십시오. 감사합니다.
