OEM / ODM은 광학기기를 위한 장비를 시험하는 진동 테이블을 받아들였습니다
제품 세부정보
| 사인력: | 3000N | 속도: | 1.6m/초 |
|---|---|---|---|
| 진동 방향: | 수직 수평 | 애플리케이션: | 실혐실 |
| 빈도: | 3~3500HZ | 힘: | 380v 3상 |
| 강조하다 |
장비를 시험하는 OEM 진동 테이블,장비를 시험하는 ODM 진동 테이블,3500 hz 진동 시험 장비 |
||
제품 설명

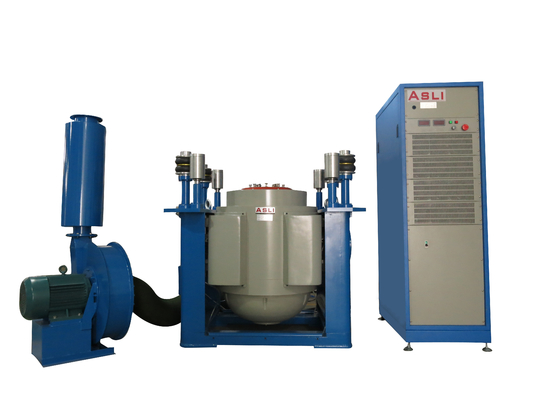

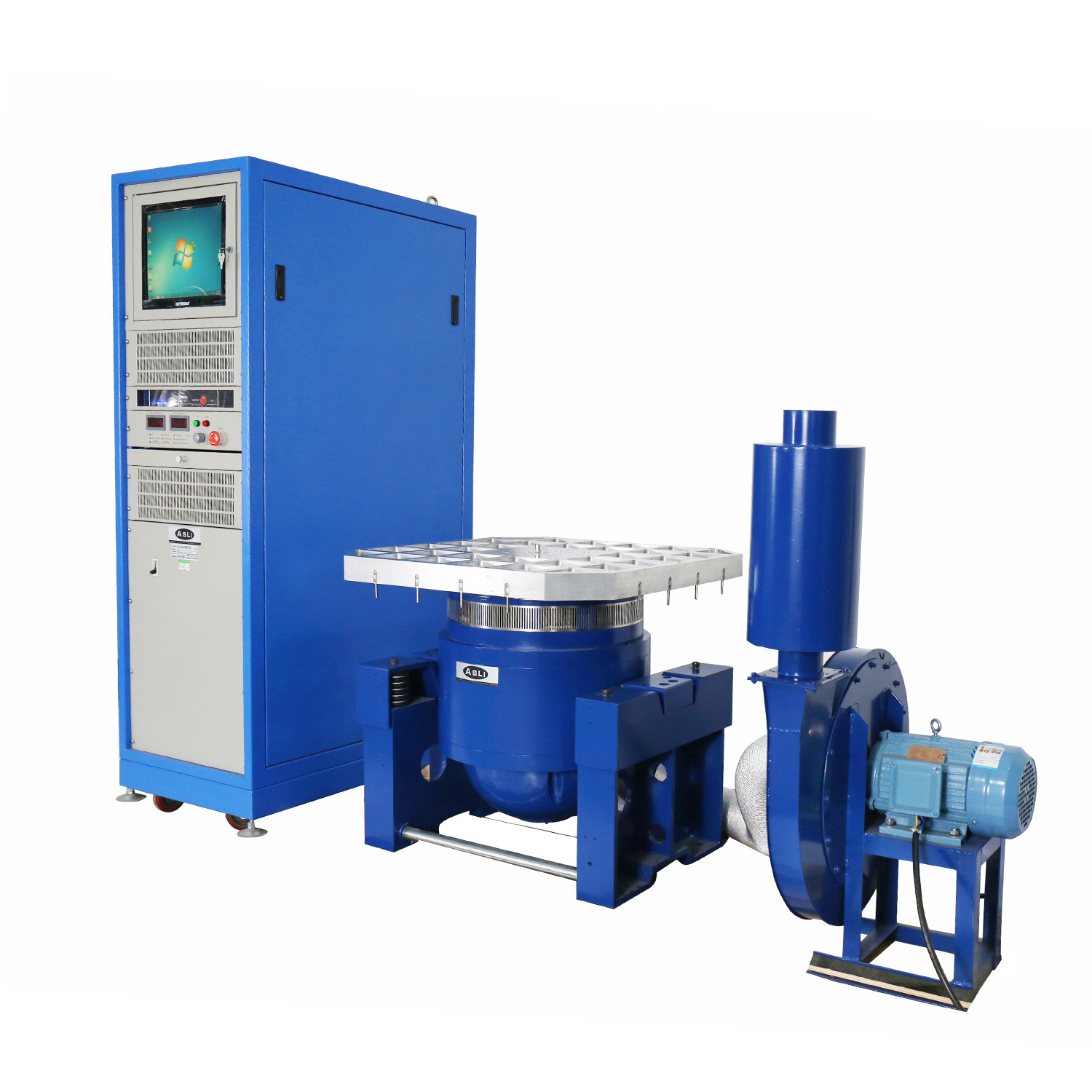

이 전자기 진동 테스트 시스템은 광학 기기 및 기타 민감한 장비의 정밀 테스트를 위해 설계되었습니다. 넓은 주파수 범위에서 안정적인 사인, 랜덤 및 충격 진동 테스트를 제공하며 실험실 응용 분야에 대한 MIL-Std-810F 및 MIL-Std-810G 표준을 충족합니다.
- 잘 설계된 동적 원형 골격, 높은 단계 축 공진 주파수.
- 이중 자기 회로, 낮은 자기 누설, 컴팩트한 구조 및 합리적인 설계.
- 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
- 트런니언 절연 기초는 호르몬 사용 전용이며, 이동 편의성을 설치합니다.
- 고급 기술 이동 시스템은 동적 원형의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계 및 향상된 냉각 효과.
- 정적 강성, 베어링의 동적 강성 작은 풍선, 진동 테이블 용량 증가, 저주파 성능 향상.
- 정격 힘: 사인 힘 3000N; 랜덤 힘 3000N; 충격 힘 6000N
- 주파수 범위: 3Hz ~ 3500Hz — 고정 주파수, 왕복 스윕, 사인, 랜덤, 충격
- 스윕 주파수 모드: 선형, 로그, 왕복 스윕, 고정 주파수
- 스윕 주파수 횟수: 1 ~ 32767
- 스윕 주파수 시간: 고정 주파수 / 단일 1~3600분; 스윕 주파수 곡선을 표시할 수 있습니다.
- 최대 가속도: 1000 m/s² (무부하)
- 최대 속도: 1.6 m/s
- 최대 변위: 25 mm p-p (무부하), 더블 피크
- 충격 변위: 25 mm
- 이동 코일 무게: 3.5 kg
- 진동 방향: 수직
- 진동 파형: 사인, 랜덤, 충격
- 이동 코일 직경: Φ150 mm
- 진동 시스템 치수: W750 × H599 × D680 mm
- 진동 시스템 무게: 490 kg
당사는 전자기 고주파 진동 셰이커 시리즈 제품의 제조업체입니다. 당사의 시스템은 "이중 자기 회로 구조", "자체 생성 골격 작용 원", "항공 지원", "롤러 베어링 및 선형 가이드", "트런니언 절연"을 포함한 고급 현대 기술을 채택합니다. 이러한 시스템은 X, Y, Z 삼축 사인 진동 테스트 및 광대역 랜덤 진동 테스트, 그리고 고전적인 (반 사인, 사다리꼴, 톱니파) 펄스 및 충격 응답 스펙트럼 테스트를 완료할 수 있습니다.
이 제품들은 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품 및 가전 제품 분야에서 널리 사용됩니다.
| 모델 | 정격 사인 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (kg) | 이동 코일 (kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 이중 자기 회로 구조는 높은 자기장 강도를 보장하고 누설 자속을 줄입니다. 특수 탈자 구조는 누설 자속을 1mT 미만으로 줄일 수 있습니다.
- U형 스프링, 롤러 및 선형 베어링은 편향 하중에 대한 강한 저항성을 제공합니다.
- 공기 스프링은 진동 절연에 사용됩니다. 진동 시스템은 무거운 하중에서도 안정적으로 작동합니다 — 특별한 기초가 필요하지 않습니다.
- 진동 테스터의 과열, 과부하, 과전류, 과전압 및 과변위 보호 장치가 제공됩니다. 전기 네트워크 보호 장치는 과전압, 저전압 및 위상 부족을 포함합니다. 구동 전원 보호에는 전류 제한, 소프트 스타트, 과열, 단락 전류 및 모듈 오류 보호가 포함됩니다.
- 사인, 랜덤 및 충격 환경 테스트를 완료할 수 있습니다.
- 이 시스템은 전압 변동에 대한 요구 사항이 최소화되었습니다 — ±10% 이내로 허용됩니다.
- 이 시스템은 접지 저항에 대한 요구 사항이 최소화되었습니다 — 4Ω 이하로 허용됩니다.
- 높은 신뢰성, 특히 장시간 작동에 적합합니다.
- 작은 하중 벤치 내에서 더 높은 가속도와 작동 주파수를 실현하여 전체 기계 벤치의 하중 용량과 성능을 향상시킵니다.

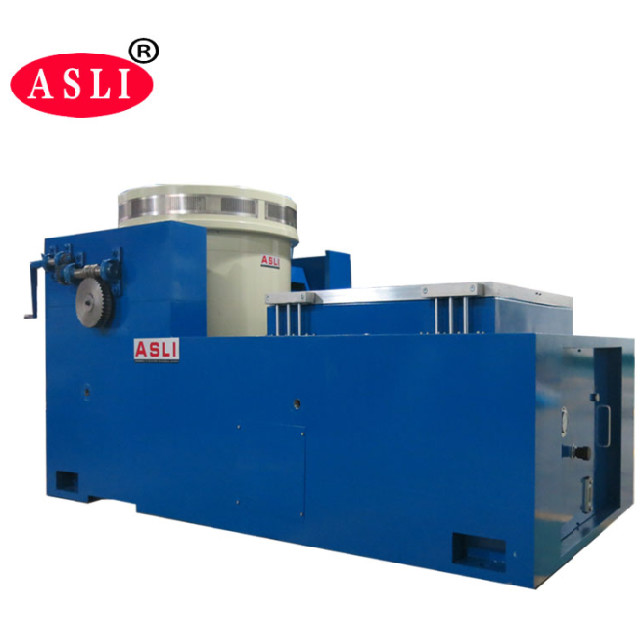

- 수평 벤치와 진동 벤치는 일체형으로, 완벽한 구조와 설치 및 조정의 편리성을 제공합니다.
- 정압 트랙, V자형, 경사 저항 및 편향 하중 저항 용량. 내장 오일 펌프, 좋은 구조 및 쉬운 작동.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 이동 부품 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5–1000 5–1500 5–2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5–1000 5–1300 5–1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5–800 5–1100 5–1400 |
126 168 210 |

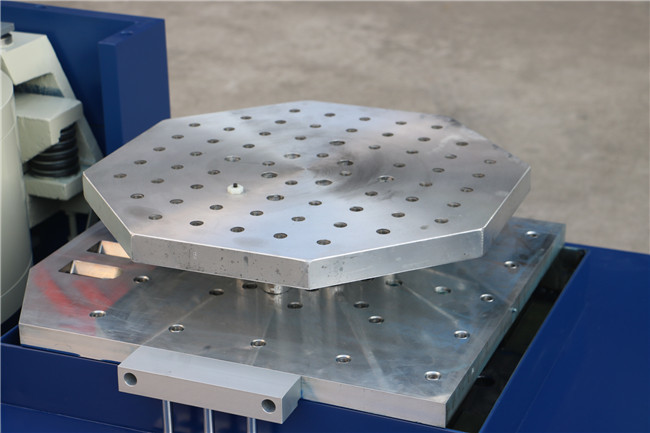

VT 수직 확장 벤치와 지정된 클램프는 완벽한 구조, 고품질 재료 및 솜씨에 따라 고객이 최상의 성능을 얻을 수 있도록 정밀하게 계산되고 정교하게 설계되었습니다.
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (원형 벤치) | 220 | 350 | Φ1200 |
전자기 고주파 기계 테스트 기계 진동 피로 테스터에 대한 문의 사항이 있으시면 언제든지 문의하십시오.
