Vertical+Horizontal 진동 고주파 진동 시험 시스템 지정 군표준 기준
제품 세부정보
| 진동력: | 30KN | 애플리케이션: | 배터리, 자동차 부품 |
|---|---|---|---|
| 테스트 표준: | 군표준 표준 | 가속: | 100g |
| 시험: | 사인, 무작위, 충격 | 입력: | 채널 1개 |
| 배수량: | 100mm | 진동 방향: | 수직+수평 진동 |
| 강조하다 |
군표준 기준 진동 시험 시스템,30KN 고주파 진동 시험 시스템,수직 수평진동 시험 장비 |
||
제품 설명
이 고급 진동 시험 시스템은 제어된 실험실 환경에서 실제 진동 환경을 시뮬레이션하여 광범위한 진동 시험 응용 분야에서 충격 강도와 작동 신뢰성을 정밀하게 평가할 수 있습니다.
정현파, 랜덤, 공진 탐색 및 유지, 고전적 충격, 도로 모델 시뮬레이션을 재현함으로써 이 시스템은 제품 품질 보증 및 신제품 연구 개발에 필수적인 지원을 제공합니다.
준수 표준: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS 등.
| 모델 |
정격 정현파 힘 (N) |
정격 랜덤 힘 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s²) |
정격 속도 (m/s) |
정격 변위 (p-p) mm |
최대. 하중 (Kg) |
이동 코일 (Kg) |
크기 이동 코일 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

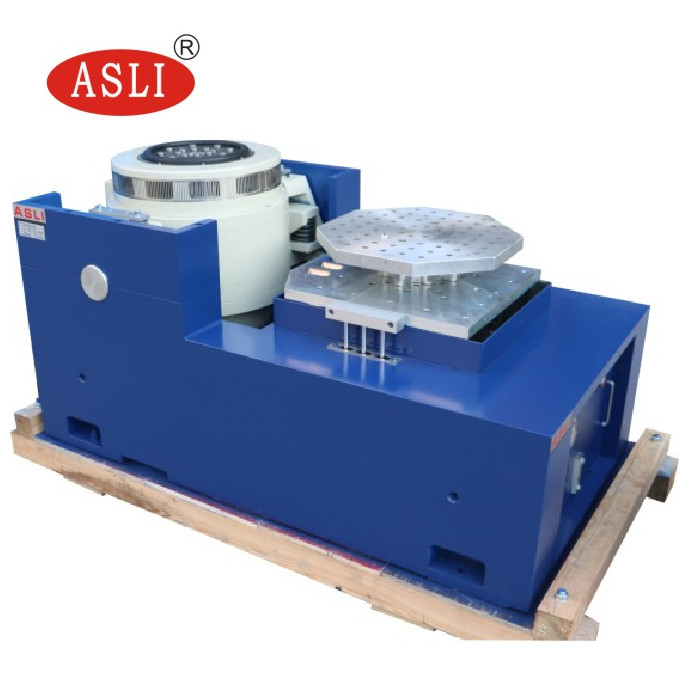

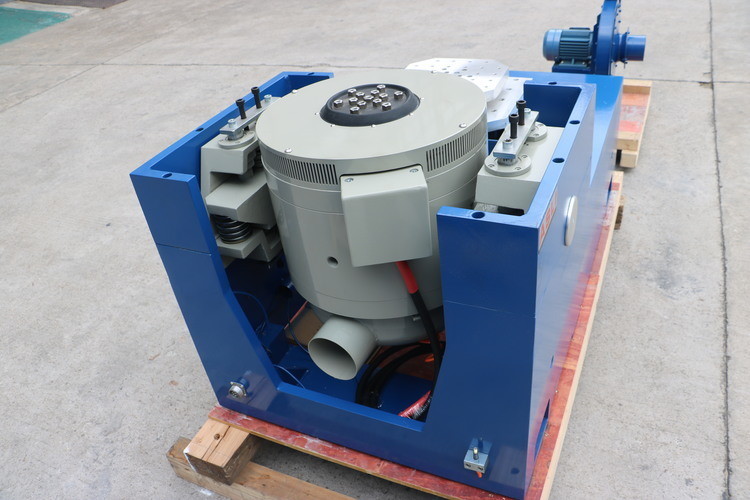

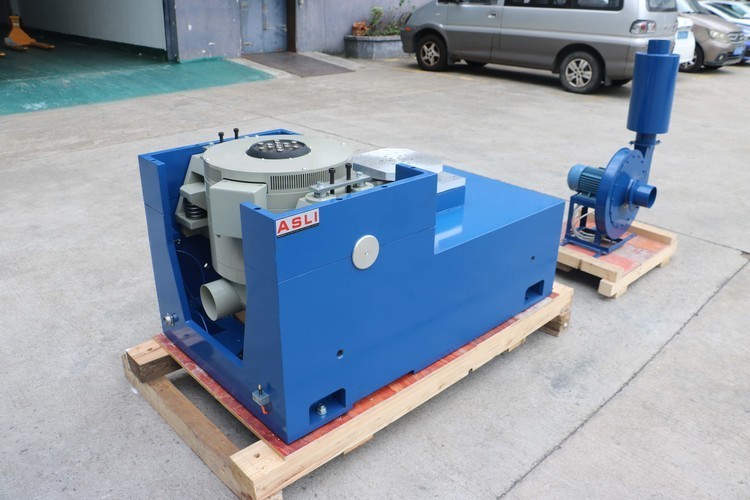

수직 + 수평 고주파 진동 시험 시스템은 장시간 작동을 위해 특별히 설계되었습니다. 수직 및 수평 진동 모드는 모두 진동 방지 베이스를 설치하여 달성됩니다.
표준 플랫폼에는 고효율 에어백 충격 절연 장치가 장착되어 있어 건물 구조로의 진동 전달을 최소화합니다. 대부분의 경우 추가 기초가 필요하지 않습니다.

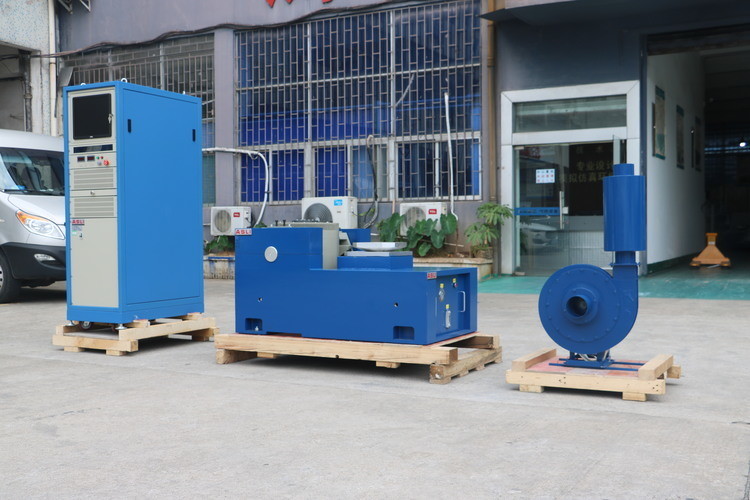

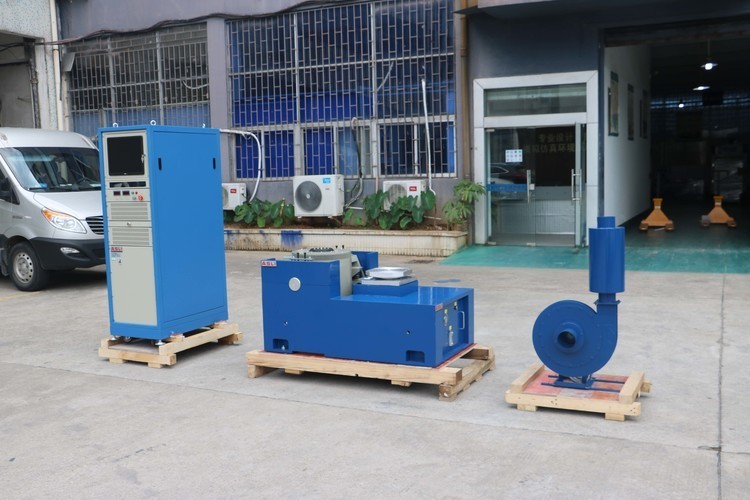

완전한 진동 시험 시스템은 셰이커, 파워 앰프 및 진동 측정 제어 시스템으로 구성됩니다. MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS를 포함한 관련 국가 및 국제 표준에 따라 설계되었으며 제품 품질 검사 프로토콜을 수립하기 위한 완전한 기술 지원을 제공합니다.
- 기술 상담: 시험 방법 안내, 실험실 계획 및 권장 사항
- 장비 선택: 선택 계획 및 FAQ 지원
- 제품 시험 계획 설계
- 고객 소통 및 진행 상황 보고
- 기술 교육: 장비 작동, 일상 유지 보수, 일반적인 고장 진단 및 문제 해결
- 기술 지원: 고객 요구 사항에 따른 전문 유료 서비스 제공
FAQ:
Q1: 전자기 진동 셰이커란 무엇인가요?
답변: 전자기 진동 셰이커는 제품이 운송, 작동 또는 서비스 중에 경험할 수 있는 진동 조건을 시뮬레이션하는 데 사용되는 시험 시스템입니다. 신뢰성, 내구성 및 자격 시험에 널리 사용됩니다.
Q2: 어떤 제품을 시험할 수 있나요?
답변: 전자 부품, 자동차 부품, 배터리, 항공 우주 부품, 전기 제품, 포장재, 통신 장비 및 진동 시험이 필요한 기타 제품에 사용할 수 있습니다.
Q3: 셰이커는 어떤 진동 시험을 수행할 수 있나요?
답변: 시스템 구성에 따라 정현파 진동, 랜덤 진동, 충격 시험, 공진 탐색, 주파수 스윕 및 기타 프로그래밍 가능한 진동 시험을 수행할 수 있습니다.
Q4: 최대 시험 주파수는 얼마인가요?
답변: 최대 주파수는 모델 및 구성에 따라 다릅니다. 다양한 주파수 요구 사항에 대해 다양한 셰이커 모델을 사용할 수 있습니다. 필요한 주파수 범위를 알려주시면 적합한 모델을 추천해 드리겠습니다.
Q5: 올바른 셰이커 모델을 어떻게 선택하나요?
답변: 주요 요인은 다음과 같습니다.
- 최대 샘플 무게
- 샘플 치수
- 필요한 진동 방향
- 주파수 범위
- 최대 가속도
- 변위
- 필요한 진동 시험 표준
이러한 매개변수를 기반으로 적합한 셰이커 시스템을 추천해 드릴 수 있습니다.
Q6: 셰이커는 수직 및 수평 진동을 모두 수행할 수 있나요?
답변: 예. 구성에 따라 수직 시험 설정, 수평 시험 설정 또는 둘 다와 함께 시스템을 공급할 수 있습니다.
Q7: 랜덤 진동 시험을 수행할 수 있나요?
답변: 예. PSD 기반 시험 프로파일을 포함한 랜덤 진동 시험을 위해 적합한 진동 컨트롤러를 구성할 수 있습니다.
Q8: 충격 시험을 수행할 수 있나요?
답변: 예. 선택한 셰이커 시스템이 필요한 충격 프로파일에 대해 충분한 힘, 변위 및 가속도 기능을 갖춘 경우 가능합니다.
전자기 진동 셰이커는 고주파 진동 시험에 여러 가지 이점을 제공합니다.
- 넓은 주파수 범위: 저주파 및 고주파 진동 시험 모두에 적합하며, 특히 전자 및 자동차 부품에 적합합니다.
- 높은 제어 정확도: 주파수, 가속도, 변위, 속도 및 시험 시간을 정밀하게 제어할 수 있습니다.
- 빠른 응답: 전자기 구동 시스템은 제어 신호에 빠르게 응답하여 스윕 진동 시험에 적합합니다.
- 안정적인 진동 출력: 폐쇄 루프 제어는 시험 중에 안정적인 진동 수준을 유지하는 데 도움이 됩니다.
- 프로그래밍 가능한 시험: 주파수 범위, 스윕 속도, 가속도 및 사이클 수와 같은 시험 매개변수를 자동으로 프로그래밍할 수 있습니다.
- 고주파 시험에 적합: 특히 PCB/PCBA, 자동차 전자 제품, 센서, 커넥터, 배터리 및 기타 전자 부품에 적합합니다.
- 높은 자동화: 시험 프로그램을 저장하고 자동으로 실행하여 시험 효율성과 반복성을 향상시킬 수 있습니다.
고주파 진동 셰이커에 대한 자세한 내용은 문의해 주십시오. 특정 시험 요구 사항에 대해 기꺼이 도와드리겠습니다.
제품 하이라이트
수직+수평 고주파 진동 테스트 시스템은 MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS 표준을 충족합니다. 30KN 힘, 100g 가속도, 100mm 변위, 사인/랜덤/충격 테스트. 배터리 및 자동차 부품에 이상적입니다. 에어백 격리는 건물 진동을 최소화하며 기초가 필요하지 않습니다. 사용자 정의 옵션을 사용할 수 있습니다.
