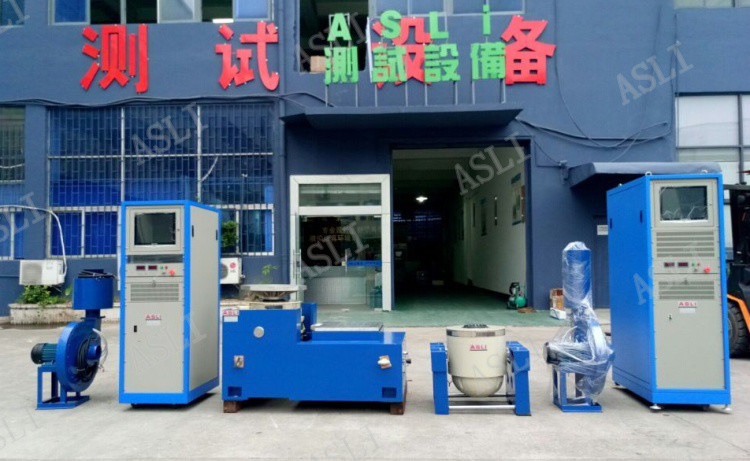

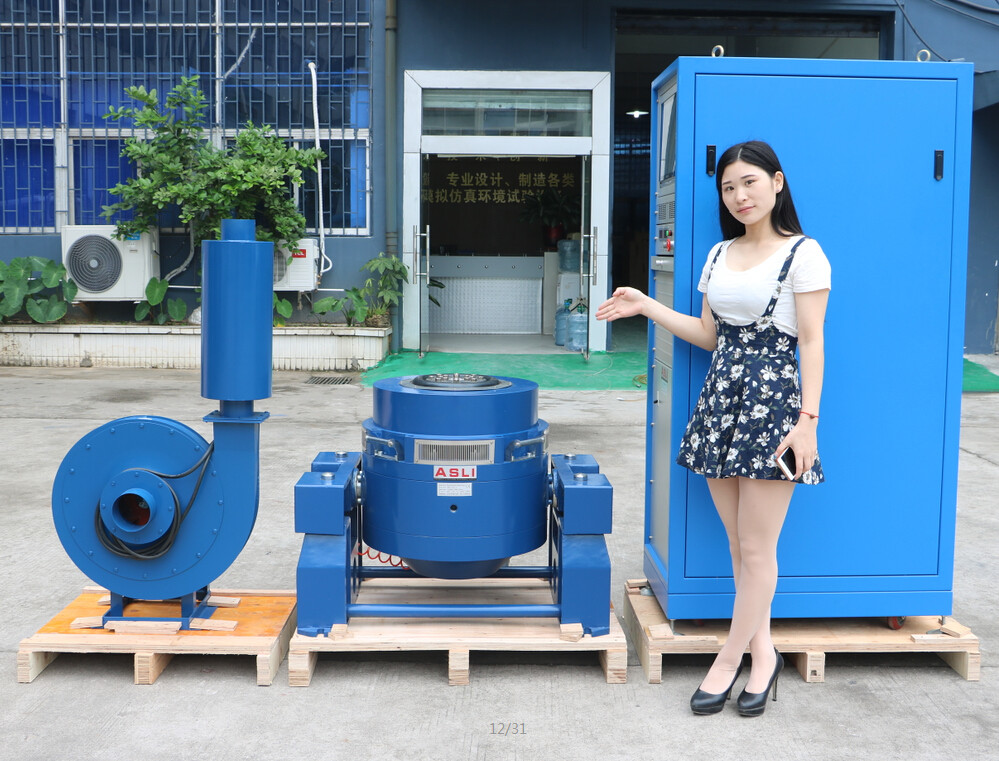

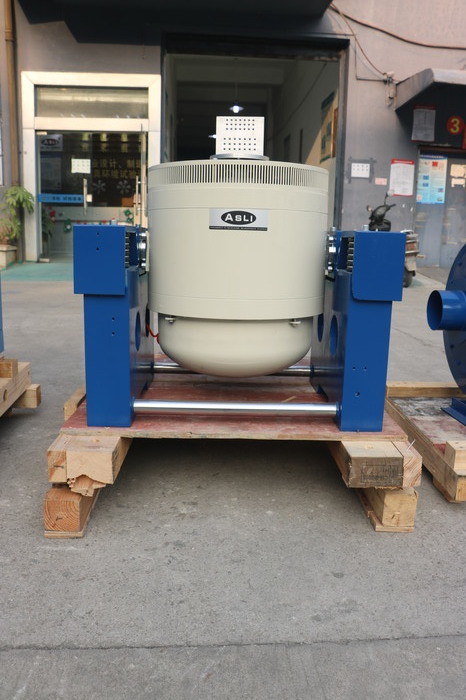

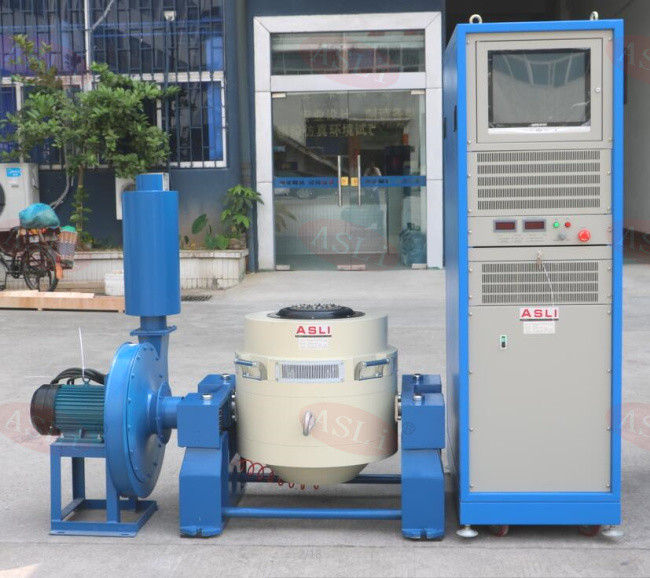

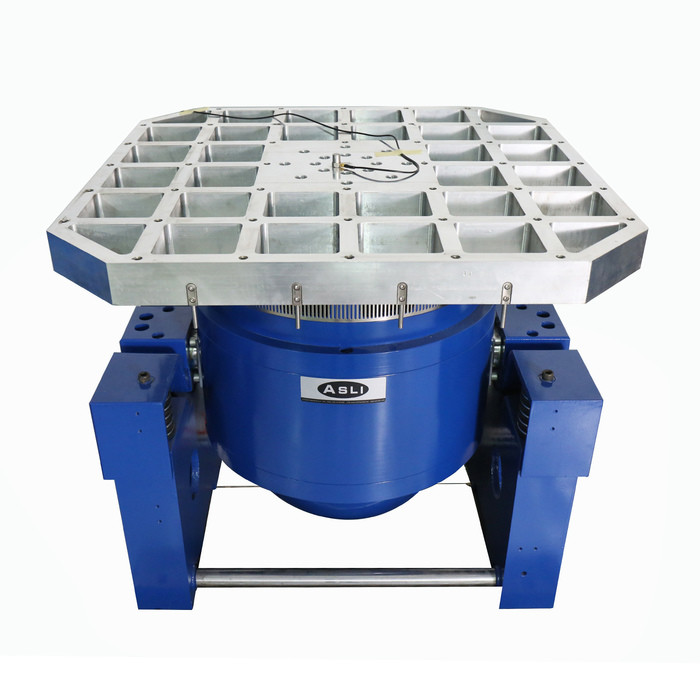

시네스 스웨이프 랜덤 고주파 진동 테스트 벤치
응용 프로그램:
고주파 진동 테스트 쉐이커국가 표준을 준수하고, 특수 테스트 요구 사항을 충족 할 수 있습니다. 전자 및 전기 제품, 자동차 부품에 널리 사용됩니다.높은 낮은 일정한 온도에서 구성 요소와 재료온도 변화, 충격, 습한 열 진동 등 복합 환경 시뮬레이션 신뢰성 테스트
기술 매개 변수:
| 모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
|
ES-6
|
6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
표준 준수:
1IEC68-2-1 (GB2423.1-2008)
2IEC68-2-2 (GB2423.2-2008)
3IEC68-2-3 (GB2423.3-2006)
4IEC68-2-30 (GB2423.4-2008)
5IEC68-2-14 (GB2423.22-2008)
6MIL-STD-810D (GJB150.3A-2009)
7MIL-STD-810D (GJB150.4A-2009)
8. MIL-STD-810D (GJB150.9A-2009)
진동 테이블 구성:
1공기 냉각 시리즈 전기 진동 시스템
2물 냉각 시리즈 전기 냉각 시스템
3디지털 무작위 진동 컨트롤러
4디지털 시누스 진동 컨트롤러
