진동 테스트 장비 ES-10.pdf

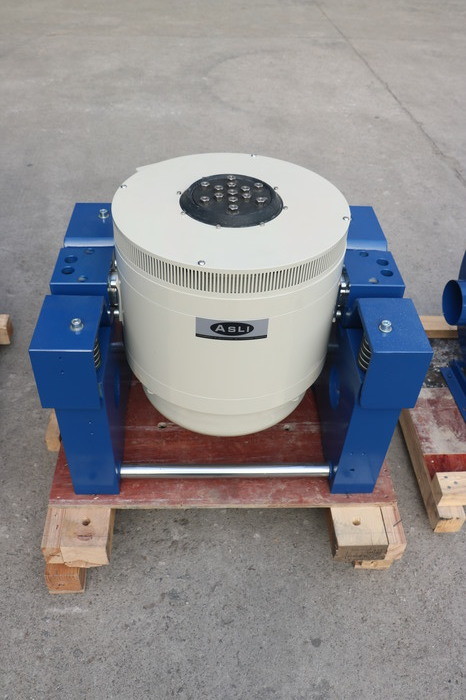

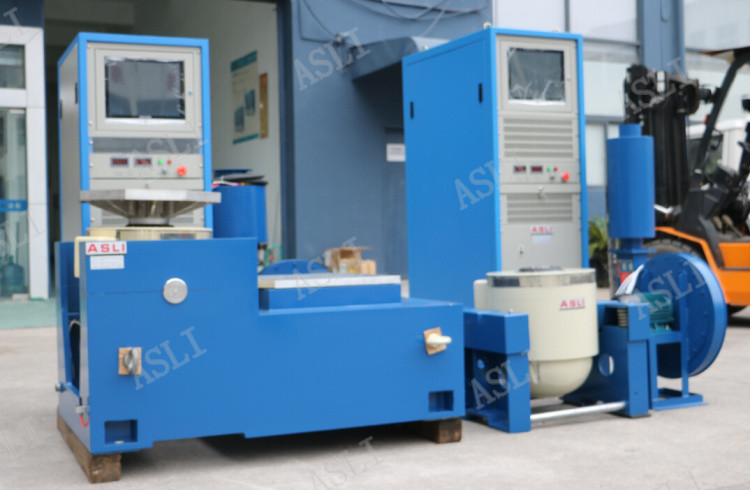

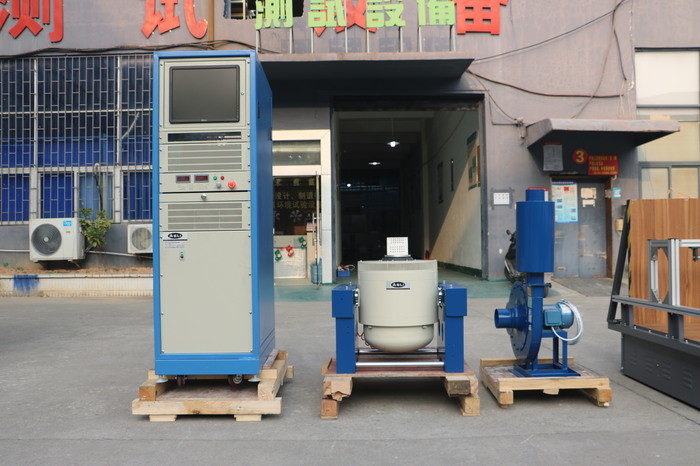

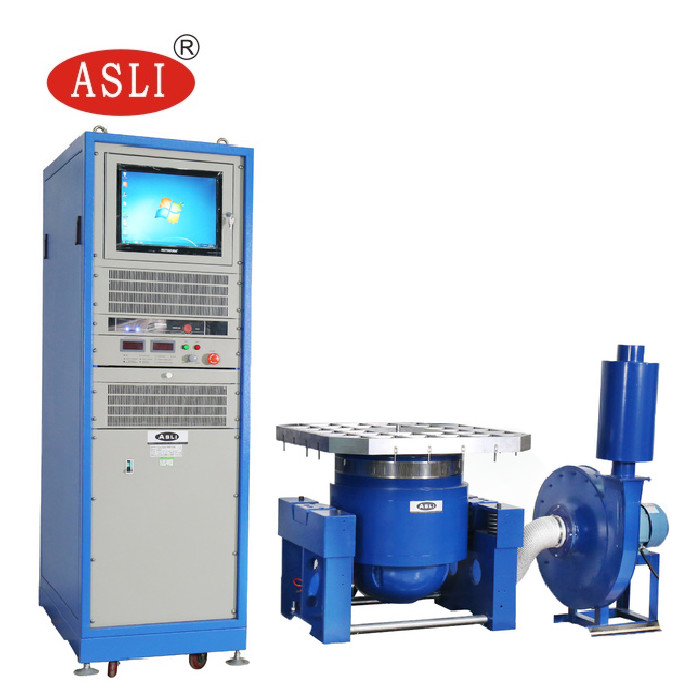

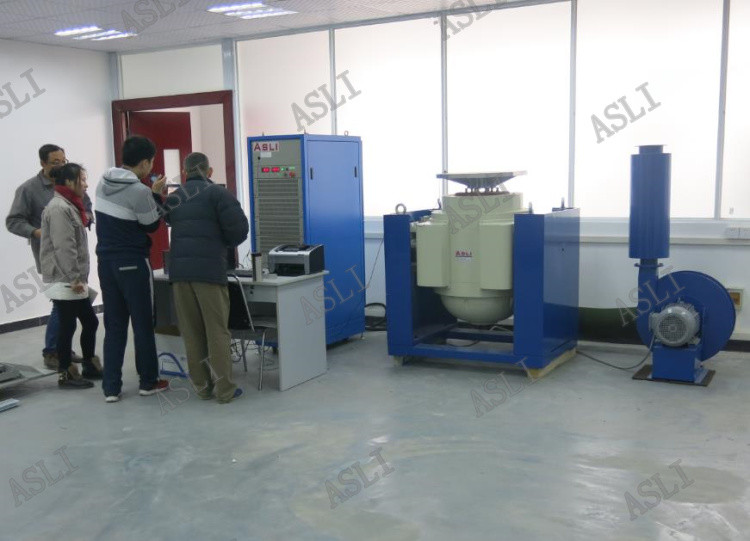

제조업자 슬리프 테이블과 함께 보편적인 고주파 전자 역학 진동 검사기
시험 요구 사항:
1IEC62133
2. UL1642
3UN383
4. GB31241
5MIL STD 810G
6. MIL STD 810F
7IEC 60068-2-5
기술 매개 변수:
| 모델 | 부등급 시네스 | 순차적으로 분류 | 빈도 | 가속량 (m/s)2) | 등급 속도 (m/s) | 명목 이동량 | 최대 부하량 (Kg) | 이동 스필 (Kg) | 크기 이동 스필 (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
특징:
1설정 방법: 중국어와 영어 메뉴, 컴퓨터 운영, 전문 모니터링 및 제어 시스템의 사용, 전체 프로세스의 데이터는 수여 및 출력 될 수 있습니다.
2디스플레이 기능: 데이터 수에 대한 동적 디스플레이 테스트 곡선, 멀티 댄.
3곡선 레코더:실시간 테스트 데이터 기록, 테스트 데이터는 자동으로, 테스트 결과를 저장, 인쇄 할 수 있습니다.
수평 확장기의 기술적 매개 변수:
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5천원 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
유니버설 고주파 전자 역학 진동 테스트는 X, Y, Z 3 축 시누소이드 진동 테스트와 광대역 무작위 진동 테스트로 완료 할 수 있습니다.클래식 (반 - 시노스) 에 의해 완료이 제품은 국방, 무기, 항공, 항공우주, 통신, 전자,전기기기, 통신, 가전 및 기타 분야.
진동 쉐이커에 대한 더 많은 정보가 필요한 경우, 저희에게 연락하는 것을 주저하지 마십시오.
