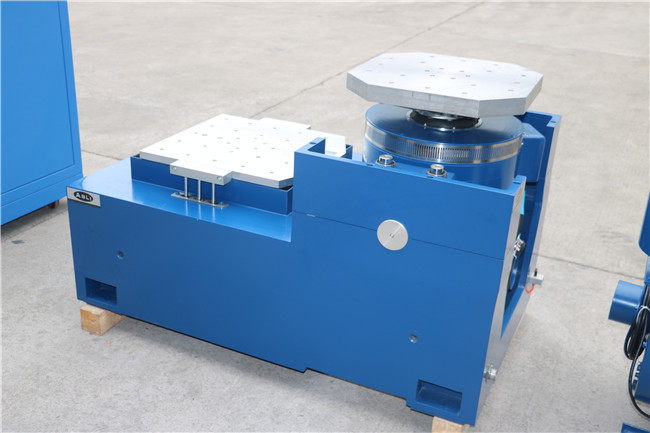

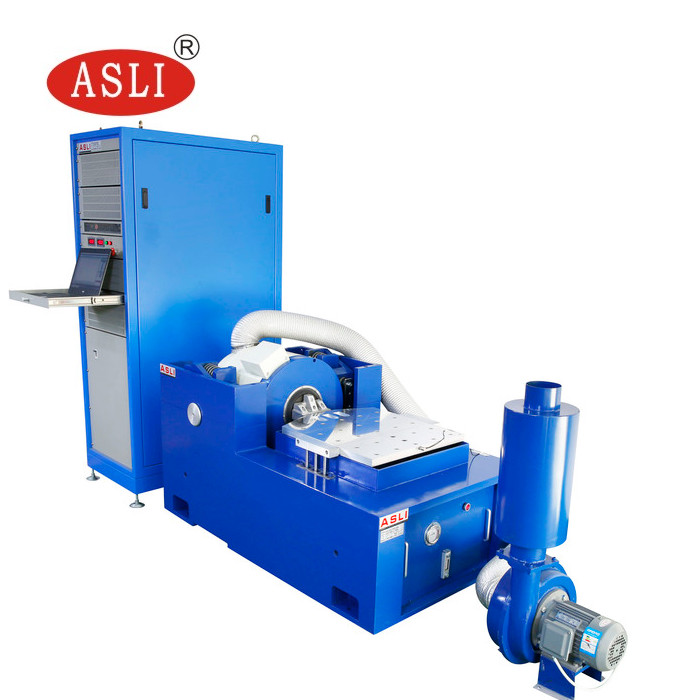

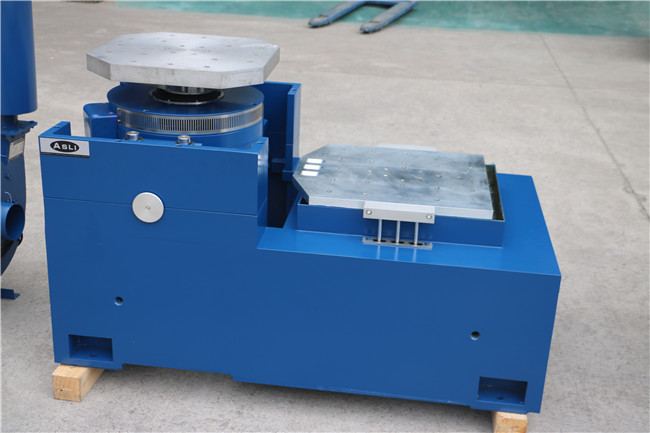

600 킬로그램인 180개 킬로그램 로딩 3 주축 진동 테이블.Ｆ 진동 테스터 기기
Product Details
| 진동력: | 6000N | 진동 방향: | 3 축 |
|---|---|---|---|
| 이동 코일 무게: | 6.5KG | 배수량: | 25mm |
| 맥스. 가속: | 100g | 애플리케이션: | 소형 부품 |
| 강조하다 |
3개 주축 진동 테이블을 로딩하는 180 킬로그램,600kg.f 3 주축 진동 테이블,600kg.f 진동 테스터 기기 |
||
Product Description
3축 전원 주파수 진동 시험대 - 소형 부품 평가를 위해 설계된 고성능 진동 시험 솔루션입니다. 이 시스템은 넓은 주파수 범위에 걸쳐 정밀하고 신뢰할 수 있는 진동 시뮬레이션을 제공하여 산업 및 제조 환경에서 품질 보증, 제품 개발 및 신뢰성 테스트에 이상적입니다.
| 모델 | 정격 사인파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- 견고한 서스펜션 시스템 및 선형 모션 가이드 — 강력한 지지력, 우수한 가이드 기능 및 높은 안정성.
- 높은 정적 강성과 낮은 동적 강성을 갖춘 로드 센터 에어백 — 강력한 지지력과 진폭 변화에 대한 완벽한 성능.
- 고효율 Class D 전력 스위칭, 3-시그마 피크 전류, 낮은 전력 소비 및 최소한의 고조파 왜곡.
- 안전 인터록 기능이 있는 빠른 자체 진단 — 높은 안전성과 신뢰성.
- 진동 플랫폼용 에어백 충격 절연 장치 — 추가 기초 불필요, 진동 파형 완벽 재현 및 진동 전달률 감소.

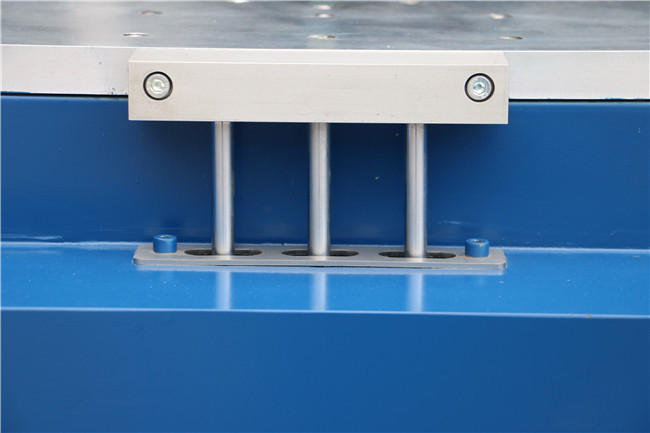

- 다양한 응용 분야를 위한 수평 및 수직 확장 플랫폼 사용 가능.
- 간단한 컨트롤러 조작.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 이동 부품 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27.5 33.0 45 |

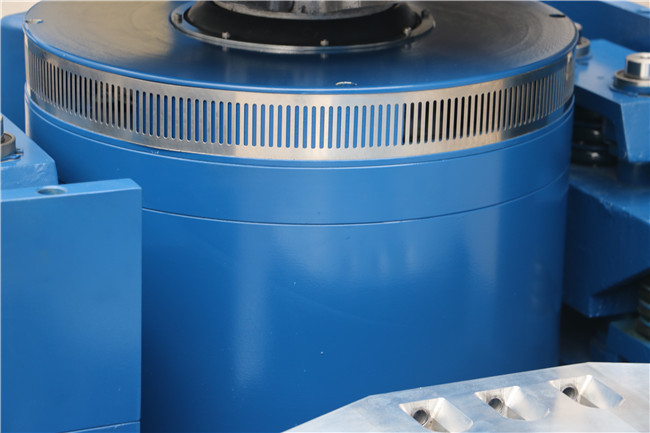

전자기 진동 여기기의 작동 원리는 스피커와 유사하며, 자기장에서 전자기력의 작용으로 전기 도체가 움직입니다. 이동 부품을 가속시키는 힘은 구동 전류와 자기 플럭스의 균형에 의해 생성됩니다. 따라서 구동 전류를 제어함으로써 진동 발생기를 제어할 수 있습니다.
전자기 진동 여기기의 최대 가속도 레벨은 최대 전류와 하중에 의해 결정됩니다. 저주파에서는 이동 부품의 변위가 제한되어 가속도가 높은 수준에 도달하지 못합니다. 이동 요소의 공진 주파수는 주파수 범위의 상한보다 높게 설정됩니다.
진동 발생기의 성능은 다양한 주파수에서의 최대 가속도를 표시하는 차트로 나타낼 수 있습니다. 로그-로그 플롯을 사용하면 변위 제한을 6dB/옥타브의 기울기를 가진 직선으로 표현할 수 있습니다.
Product Highlights
ES-6 3축 진동 테이블은 6000N 힘, 25mm 변위, 100g 가속도 및 180kg 하중 용량을 제공합니다. 견고한 서스펜션, 에어백 격리, D등급 전력 효율 및 자가 진단 기능을 갖추고 있습니다. 맞춤형 확장기 옵션을 갖춘 소형 구성 요소 테스트에 이상적입니다.
