실험실을 위한 3000Hz 10KN 전기 역동학적 진동 시험 시스템
Product Details
| 애플리케이션: | 자재, 자동차부품, 포장, 생활용품 | 전압: | 380V |
|---|---|---|---|
| 판매 후 서비스 제공: | 비디오 기술 지원, 온라인 지원, 해외 기계 서비스 가능 엔지니어, 현장 유지 보수 및 수리 서비스 | 보증: | 1년 |
| 적용산업: | 무기 산업, 토목, 전자 제품, 자동차, 예비 부품, 전자, 항공 | 제품명: | 진동 테스트 시스템 |
| 셰이커의 힘: | 10KN | 적합: | 최대 적재량 100kgs 테스트 항목 |
| 주파수 범위: | 3~3500HZ | 배수량: | 51mm |
| 강조하다 |
10KN 전기 역동학적 진동 시험 시스템,3000Hz 전기 역동학적 진동 시험 시스템,3000Hz 연구실 실험 장비 |
||
Product Description

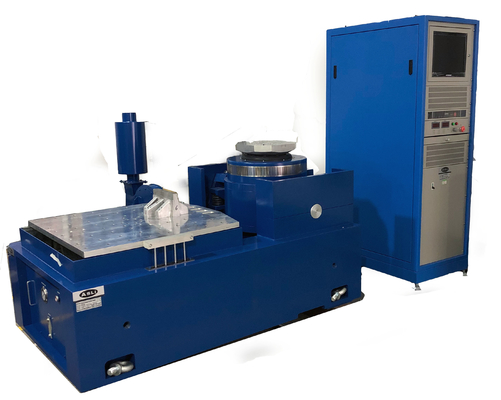

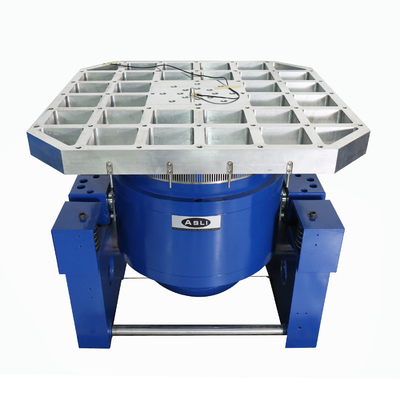

ES-10은 10kN 정현파 출력, 51mm 피크-투-피크 변위, 3-3500Hz의 주파수 범위를 제공하는 고성능 전자식 진동 시험 시스템입니다. ISTA 및 실험실 테스트용으로 설계되었으며, 수직 및 수평 진동 셰이커 구성 모두를 지원합니다.
귀하의 응용 분야에 가장 적합한 진동 시험 시스템을 추천해 드리기 위해 다음 정보를 준비하여 문의에 포함해 주시기 바랍니다.
- 시험체 설명
- 시험체 시험 질량
- 시험체 치수
- 시험 프로파일 (가능한 경우)
- 시험 최대 가속도
- X, Y, Z 방향 시험 또는 Z 방향 시험만
| 매개변수 | 단위 | 값 |
|---|---|---|
| 시스템 모델 | — | ES-10 |
| 주파수 범위 | Hz | 3–3500 |
| 정격 힘 — 정현파 | N | 10000 |
| 정격 힘 — 랜덤 | N | 20000 |
| 정격 힘 — 충격 | N | 20000 |
| 최대 가속도 — 정현파 | m/s² | 1000 |
| 최대 가속도 — 랜덤 | m/s² rms | 1000 |
| 최대 가속도 — 충격 | m/s² | 2000 |
| 최대 속도 — 정현파 | m/s | 1.8 |
| 최대 속도 — 충격 | m/s | 1.8 |
| 최대 변위 (p-p) | mm | 51 |
| 이동 코일 질량 | kg | 12 |
| 이동 코일 치수 | mm | 직경 240 |
| 최대 하중 | kg | 270 |
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (kg) | 이동 코일 (kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 잘 설계된 동적 원형 구조, 높은 단계 축 공진 주파수.
- 이중 자기 회로, 낮은 자기 누설, 컴팩트하고 합리적인 구조.
- 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
- 트런니언 절연 기초는 호르몬 사용 전용이며, 이동 편의성을 위한 설치.
- 고급 기술 이동 시스템은 동적 원형의 높은 신뢰성을 보장합니다.

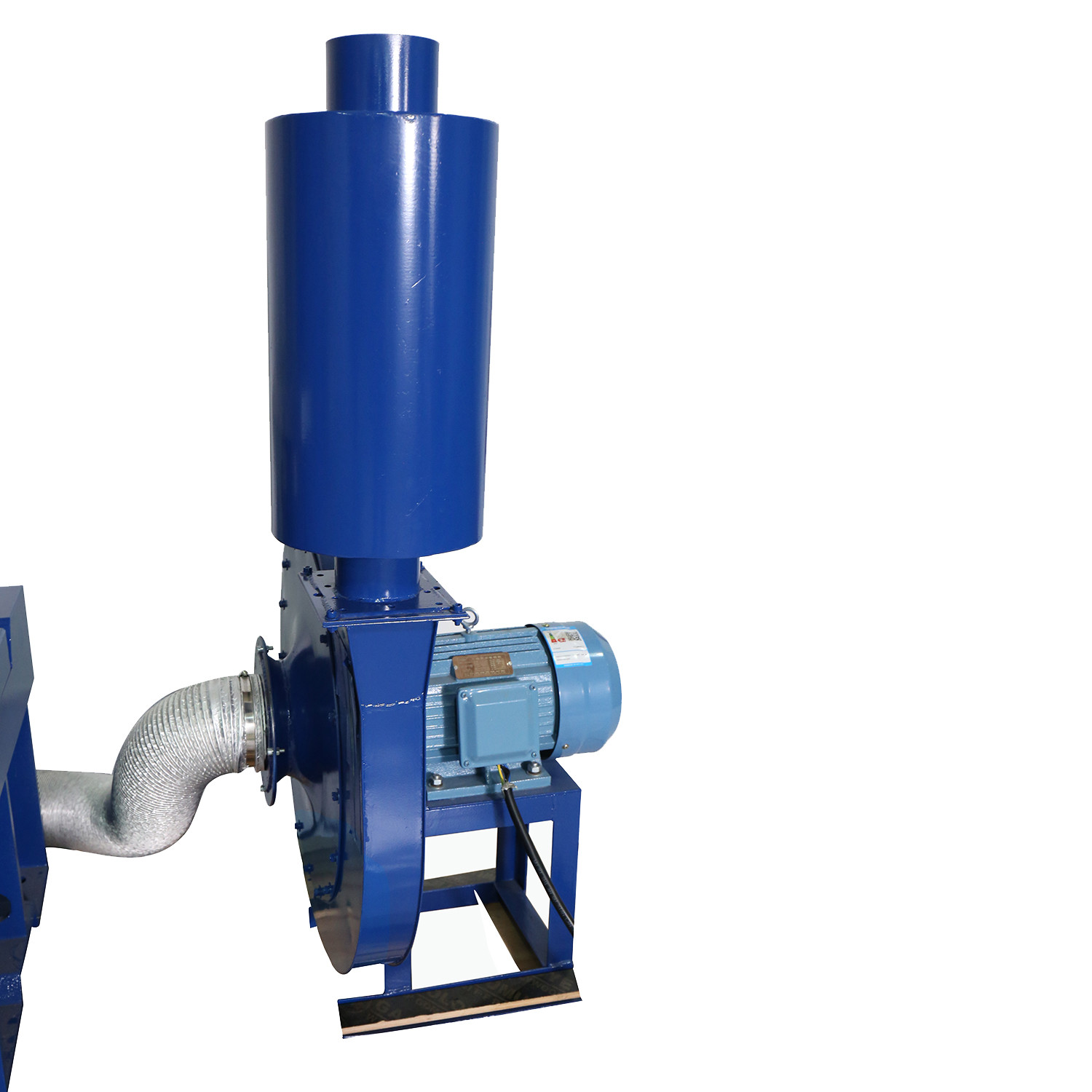

- 새로운 덕트 설계 및 냉각 효과 향상.
- 정적 강성, 베어링의 동적 강성 작은 풍선, 진동 테이블 용량 증가, 저주파 성능 향상.
더 많은 정보 및 맞춤형 솔루션을 원하시면 언제든지 문의해 주십시오.
Product Highlights
3~3500Hz 주파수, 51mm 변위 및 270kg 최대 하중을 갖춘 10KN 전기역학적 진동 테스트 시스템. 자동차, 전자 제품, 항공 분야의 ISTA 테스트에 이상적입니다. 이중 자기 회로, 고급 냉각 및 높은 신뢰성이 특징입니다. 1년 보증 및 글로벌 엔지니어 지원이 제공됩니다.
