6000N 하락 표 진동시험, 1000m/S2 전기역학의 교반기
Product Details
| 사인 힘: | 6000N | 속도: | 1.6m/s |
|---|---|---|---|
| 배수량: | 25mm | 빈도: | 3 ~ 3500Hz |
| 로딩: | 180kg | 가속: | 100g |
| 전기자: | 230mm | ||
| 강조하다 |
6000N 하락 테이블 진동시험,1000m/s2 하락 테이블 진동시험,1000m/s2 전기역학의 교반기 |
||
Product Description

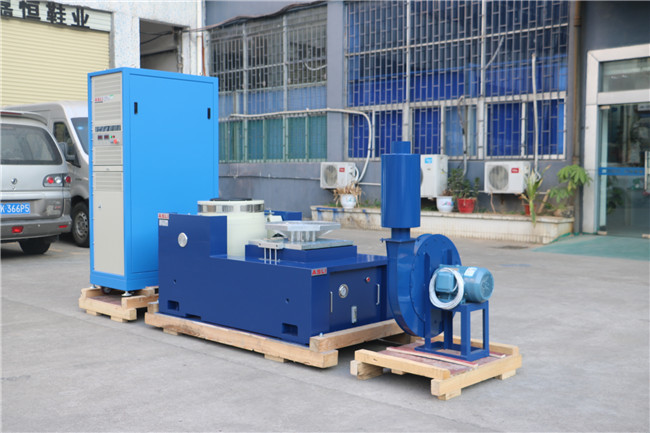

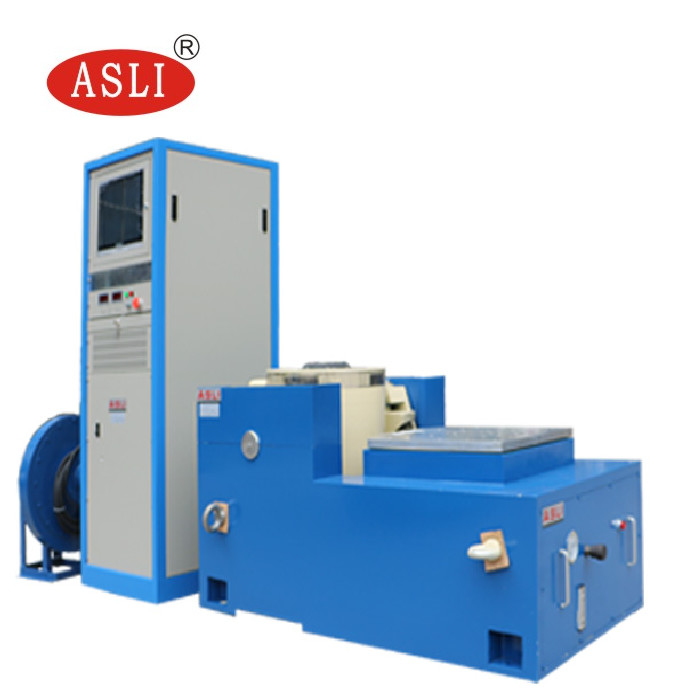

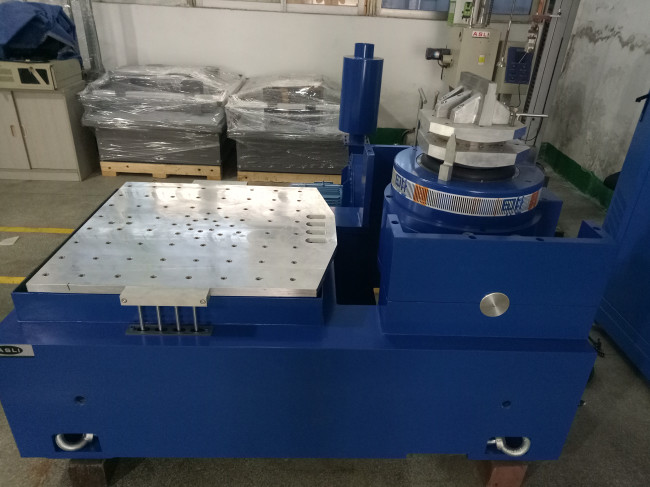

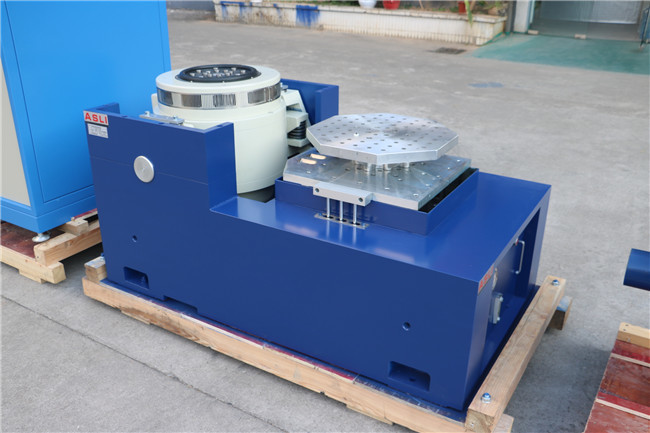

6000N 슬립 테이블 진동 시험 시스템은 정밀한 수직 진동 시험을 위해 설계된 고주파 전자 동적 셰이커입니다. 이 시스템은 이중 자기 회로 구조, 자체 생성 골격 작용 서클, 공기 중 지지, 선형 가이드가 있는 롤러 베어링 및 트러니언 절연을 포함한 고급 엔지니어링을 통합하여 정현파, 랜덤 및 충격 진동 시험 모드 전반에 걸쳐 안정적인 성능을 제공합니다.
이 시스템은 X, Y, Z 세 축의 정현파 진동 시험 및 광대역 랜덤 진동 시험을 지원합니다. 또한 클래식 반정현파 펄스 및 충격 응답 스펙트럼(SRS) 시험도 가능합니다. 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품 및 가전 제품 산업에서 널리 사용됩니다.
- 정격 힘: 정현파 힘 6000N; 랜덤 힘 6000N; 충격 힘 12000N
- 주파수 범위: 5Hz ~ 3500Hz — 고정 주파수, 왕복 스윕, 정현파, 랜덤 및 충격 모드 지원
- 주파수 스윕 모드: 선형, 로그, 왕복 스윕, 고정 주파수
- 주파수 스윕 횟수: 1 ~ 32767
- 주파수 스윕 시간: 고정 주파수 / 단일 1~3600분; 주파수 스윕 곡선 표시 가능
- 최대 가속도: 1000 m/s² (무부하)
- 최대 하중: 180 kg
- 최대 변위: 25 mm p-p (무부하), 더블 피크
- 충격 변위: 25 mm
- 이동 코일 무게: 6.5 kg
- 진동 방향: 수직
- 진동 파형: 정현파, 랜덤, 충격
- 이동 코일 직경: Φ230 mm
- 진동 시스템 치수 (mm): W850 × H750 × D550 mm
- 진동 시스템 무게: 590 kg
- 진동 발생기 — 1 세트
- 진동 제어기 — 1 세트
- 통신 연결 챔버 — 1 세트
- DA-6 파워 앰프 — 1 세트
- 여기 전원 — 1 개
- 드라이버 소프트웨어 — 1 세트
- 냉각 시스템 — 1 세트
- 산업용 컴퓨터 — 1 세트
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (kg) | 이동 코일 (kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
참고: ES-6 모델은 이 제품 목록의 기본 구성입니다. 더 높은 힘 요구 사항에 대한 다른 모델도 사용할 수 있습니다.
- 더 높은 단계 축 공진 주파수를 갖춘 잘 설계된 동적 서클 골격.
- 이중 자기 회로 설계는 낮은 자기 누설, 컴팩트한 구조 및 합리적인 레이아웃을 보장합니다.
- 로커 로드 롤러 베어링은 직선 및 수입 지향 복합 본체 강성 방향으로 편심 하중 용량을 향상시킵니다.
- 편리한 이동식 설치를 위한 진동 절연 전용 트러니언 절연 기초.
- 이동 시스템의 고급 기술은 동적 서클의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링의 정적 강성과 동적 강성은 풍선 현상을 줄여 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
Product Highlights
슬립 테이블이 있는 6000N 전기역학 셰이커는 1000m/s² 가속도, 3~3500Hz 주파수, 180kg 하중을 제공합니다. 안정적인 X/Y/Z 축 사인, 무작위 및 충격 테스트를 위한 이중 자기 회로, 에어 서스펜션 및 롤러 가이드가 특징입니다. 항공우주, 국방, 전자 진동 인증에 이상적입니다.
