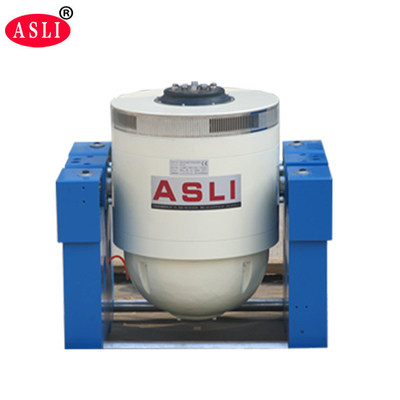

마그네슘 합금 테이블이 장착된 고주파 진동 시험용 전동식 진동 시험기
적용 분야
고주파 진동 시험기는 '이중 자기 회로 구조', '자체 발전 골격 구동 링', '에어 서포트', '롤러 베어링 및 리니어 가이드', '트러니언 절연' 등 첨단 현대 기술 및 특수 기술을 적용하여 X, Y, Z 3축 정현파 진동 시험 및 광대역 랜덤 진동 시험을 수행할 수 있으며, 고전적 (반파 정현파) 펄스 및 충격 응답 스펙트럼 시험도 완료할 수 있습니다. 국방, 무기, 항공, 우주, 통신, 전자, 전기 기기, 통신, 가전제품 및 기타 분야에서 널리 사용됩니다.
(1) 정격 가진력: 사인파 10000N; 랜덤 10000N; 충격 20000N;
(2) 주파수 범위: 3Hz ~ 3000Hz, 고정 주파수, 왕복 스위프, 사인파, 랜덤, 충격
(3) 스위프 주파수 모드: 선형, 로그, 왕복 스위프, 고정 주파수
(4) 스위프 주파수 횟수: 1 ~ 32767회
(5) 스위프 주파수 시간: 고정 주파수/단일 1-3600분, 스위프 주파수 곡선 표시 가능.
(6) 최대 가속도 1000m/s2 (무부하)
(7) 최대 속도: 1.8/s
(8) 최대 변위: 51mmp-p (무부하), 더블 피크
(9) 충격 변위: 51mm
(10) 가동 코일 중량: 14kg
(12) 진동 파형: 사인파, 랜덤, 충격
(13) 가동 코일 직경: Φ240 mm
(14) 진동 시스템 치수: W1060xH750xD845mm
(15) 진동 시스템 중량: 960KG

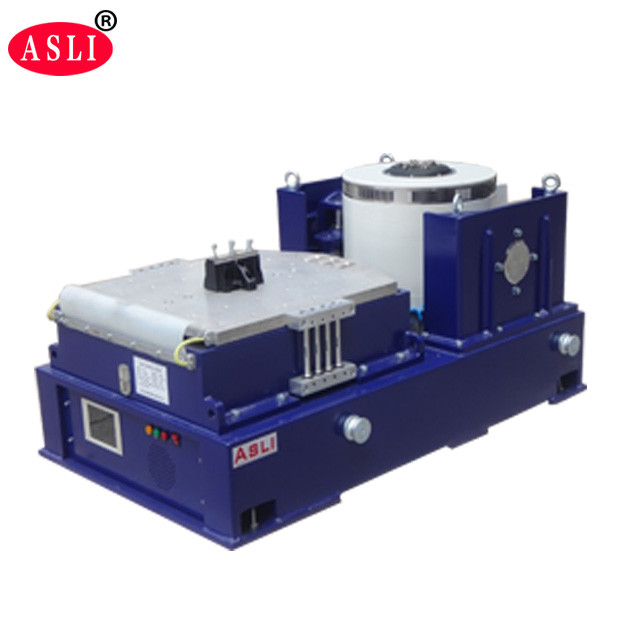

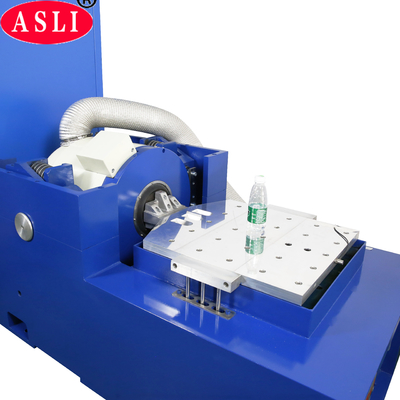

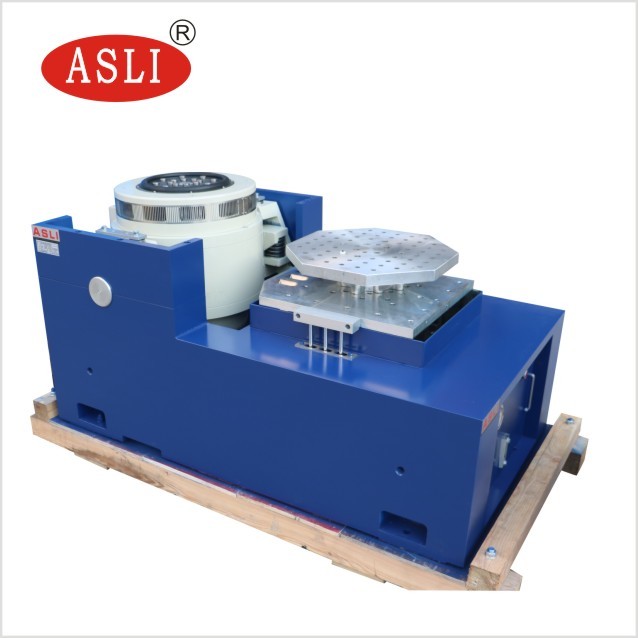

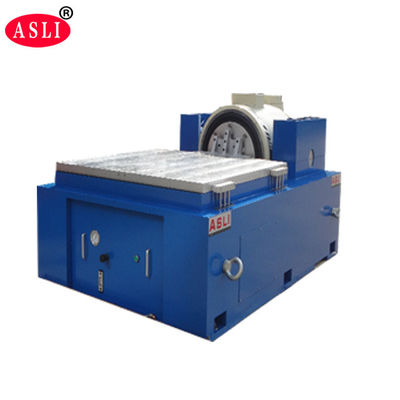

(16) 600mm*600mm 수직 확장 테이블 및 600*600mm 수평 슬립 테이블
기술 매개변수:
| 품명 | 포장 진동 시험기/자동차 부품용 진동 시험기 | ||||||||
| 모델 | 정격 사인파 가진력 (N) | 정격 랜덤 가진력 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s2) | 정격 속도 (m/s) | 정격 변위 (p-p)mm | 최대 적재 하중 (Kg) | 가동 코일 중량 (Kg) | 가동 코일 치수 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) 진동 발생기 1세트
(2) 진동 컨트롤러 1세트
(3) 통신 연결 챔버 1세트
(4) DA-10 전력 증폭기 1세트
(5) 여자 전원 1개
(7) 드라이버 소프트웨어 1세트
(8) 냉각 시스템 1세트
(9) 산업용 컴퓨터 1세트
(10) 컬러 프린터 1세트 (옵션)
(11) 가속도 센서 (출력 라인 포함) 1개
(12) 진동 지그 1세트 (옵션, 시험 시편에 맞춤)
디지털 진동 컨트롤러
진동 컨트롤러는 당사의 최신 설계 제품으로,
국제적인 첨단 분산형 시스템 아키텍처를
채택하였으며, 핵심부는 TI 사의
최신 TMS320 시리즈 32비트 부동소수점
고속 프로세서입니다. 시험 성적서는 Word 형식으로
자동 생성됩니다. 시험 진행 중 또는 완료 후에
시험 성적서를 편집할 수 있으며, 그 후 자동 또는
수동으로 생성할 수 있습니다.
