시험소를 위한 10000N 3000Hz 기계적인 충격 기계
Product Details
| 사인력: | 10000N | 속도: | 1.8m/초 |
|---|---|---|---|
| 배수량: | 51mm | 빈도: | 3~3000hz |
| 로드 중: | 270 킬로그램 | 가속: | 100G |
| 전기자: | 240mm | ||
| 강조하다 |
10000N 기계적인 충격 기계,3000Hz 기계적인 충격 기계,3000Hz 실험실 테스팅 기계 |
||
Product Description

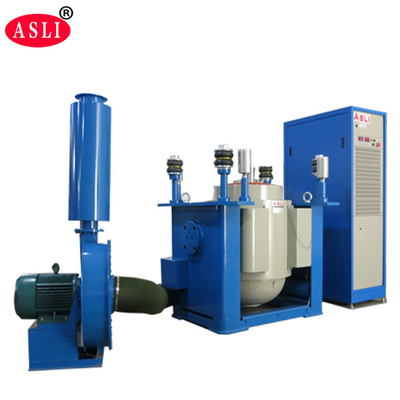

10000N 3000Hz 기계식 충격 시험기는 자동차 부품 시험 및 전반적인 품질 검증을 위해 설계된 전문가 수준의 진동 테이블입니다. 고주파 진동 셰이커 플랫폼을 기반으로 구축되어 까다로운 실험실 환경에서 정확하고 반복 가능한 결과를 제공합니다.
고주파 진동 셰이커는 이중 자기 회로 구조, 자체 생성 골격 작용 서클, 공기 지지, 선형 가이드 롤러 베어링 및 트러니언 절연을 포함한 최신 기술을 채택합니다. X, Y, Z 3축 정현파 진동 시험, 광대역 랜덤 진동 시험, 클래식(반-정현파) 펄스 및 충격 응답 스펙트럼 시험을 수행합니다.
국방, 무기, 항공, 우주, 통신, 전자, 전기 제품 및 가전 제품 산업에서 널리 사용됩니다.
- 이중 자기 회로 구조는 높은 자기장 강도를 보장하고 자속 누설을 줄입니다. 특수 탈자 구조는 자속 누설을 1mT 미만으로 낮춥니다.
- U형 스프링, 롤러 및 선형 베어링은 편향 하중에 대한 강력한 저항력을 제공합니다.
- 공기 스프링은 진동 절연에 사용되어 시스템이 무거운 하중에서도 특수 기초 없이 안정적으로 작동할 수 있도록 합니다.
- 보호 장치는 과열, 과부하, 과전류, 과전압 및 과변위 조건을 포함합니다. 전기 네트워크 보호에는 과전압, 저전압 및 위상 손실 보호가 포함됩니다. 구동 전력 보호에는 전류 제한, 소프트 스타트, 과열, 단락 및 모듈 오류 보호가 포함됩니다.
- 정현파, 랜덤 및 충격 환경 시험을 지원합니다.
- 전압 변동에 대한 낮은 민감도 - ±10% 이내 허용 가능.
- 낮은 접지 저항 요구 사항 - ≤4Ω 허용 가능.
- 높은 신뢰성, 특히 장시간 작동에 적합합니다.
- 정격 힘: 정현파 힘 10000N; 랜덤 힘 10000N; 충격 힘 20000N
- 주파수 범위: 3Hz ~ 3000Hz - 고정 주파수, 왕복 스윕, 정현파, 랜덤, 충격
- 스윕 주파수 모드: 선형, 로그, 왕복 스윕, 고정 주파수
- 스윕 주파수 횟수: 1 ~ 32767
- 스윕 주파수 시간: 고정 주파수 / 단일 1–3600분; 스윕 주파수 곡선 표시 가능
- 최대 가속도: 1000 m/s² (무부하)
- 최대 속도: 1.8 m/s
- 최대 변위: 51 mm p-p (무부하), 더블 피크
- 충격 변위: 51 mm
- 이동 코일 무게: 14 kg
- 진동 파형: 정현파, 랜덤, 충격
- 이동 코일 직경: φ240 mm
- 진동 시스템 치수: W1060 × H750 × D845 mm
- 진동 시스템 무게: 960 kg

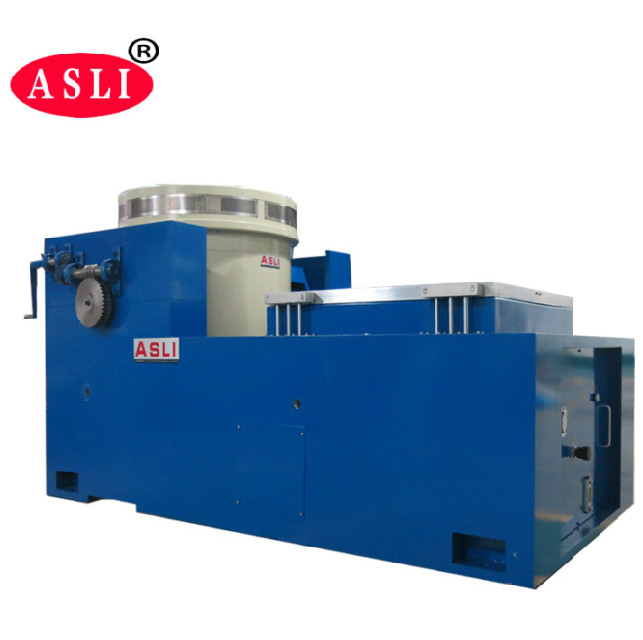

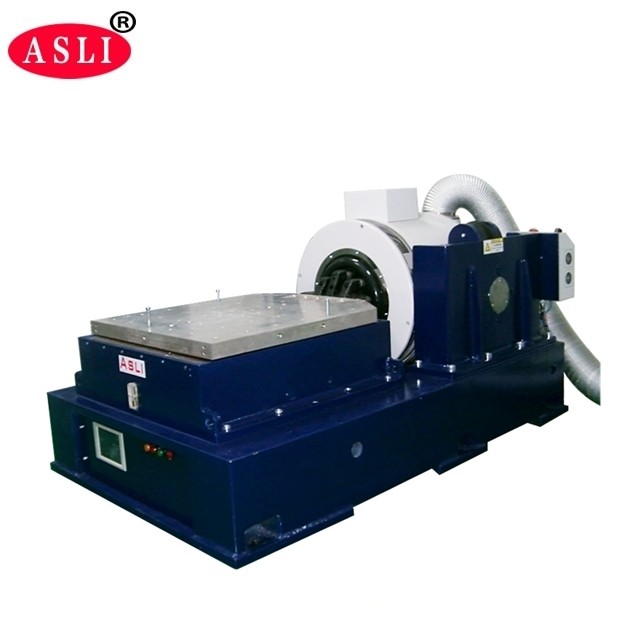

- 600mm × 600mm 수직 익스팬더 및 600mm × 600mm 수평 슬립 테이블 포함
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |

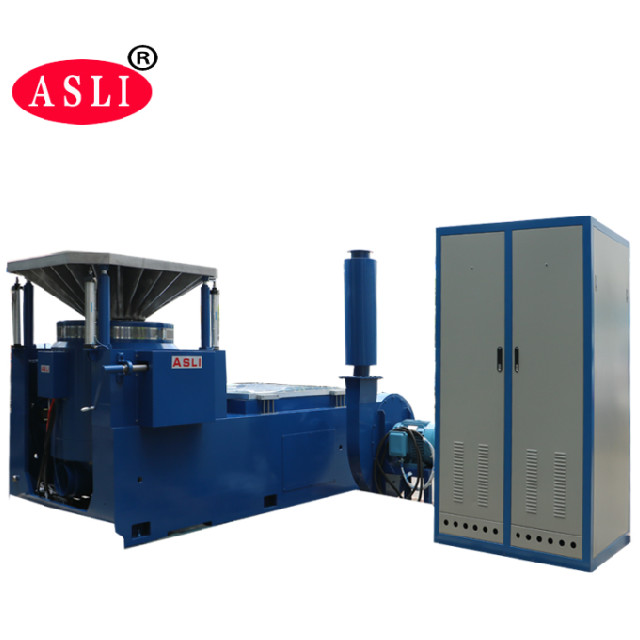

- 진동 발생기 — 1세트
- 진동 컨트롤러 — 1세트
- 통신 연결 챔버 — 1세트
- DA-10 파워 앰프 — 1세트
- 여기 전원 — 1개
- 드라이버 소프트웨어 — 1세트
- 냉각 시스템 — 1세트
- 산업용 컴퓨터 — 1세트
- 컬러 프린터 — 1세트 (선택 사항)
- 가속도 센서 (출력 라인 포함) — 1개
- 진동 고정구 — 1세트 (선택 사항, 시험 샘플에 따라)
진동 컨트롤러는 당사의 최신 설계로, 국제적으로 진보된 분산 시스템 아키텍처를 채택합니다. 핵심은 TI의 최신 TMS320 시리즈 32비트 부동 소수점 고속 프로세서입니다. 시험 보고서는 Word 형식으로 자동 생성됩니다. 시험 중 또는 시험 후에 보고서를 편집한 후 자동으로 또는 수동으로 생성할 수 있습니다.
- 더 높은 스테이지 축 공진 주파수를 갖춘 잘 설계된 동적 서클 골격.
- 낮은 자기 누설, 컴팩트하고 합리적인 구조의 이중 자기 회로 설계.
- 강력한 편심 하중 용량을 위한 직선 및 수입 지향 복합 바디 강성 방향을 갖춘 로커 로드 롤러 베어링.
- 호르몬 사용 전용 트러니언 절연 기초, 편리한 이동식 설치.
- 첨단 기술 이동 시스템은 동적 서클의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링 소형 풍선의 정적 강성과 동적 강성은 진동 테이블의 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
Product Highlights
실험실 테스트용 10000N 3000Hz 기계적 충격 기계입니다. 240mm 뼈대, 270kg 하중, 100g 가속도, 51mm 변위가 특징입니다. 이중 자기 회로로 내구성과 효율성을 보장합니다. 자동차 부품, 항공우주, 전자 제품에 이상적입니다. 맞춤형 설비가 가능합니다.
