운송 진동 교반기 Xyz 방향 교반기를 시뮬레이션하는 운송 진동 시험표
진동을 위해 미안하지만, 아래를 위해 준비된 시스템을 검증하고 당신의 조사를 보내시오 그러면 우리는 당신 적당한 모델을 토레코먼드 도울 것입니다
견본 기술
견본 시험 질량
견본 차원
이용 가능하면 프로필을 시험하세요
테스트의 맥스 가속
X,Y,Z 방향 테스트 또는 단지 Ｚ 방향 테스트
운송 진동 교반기 Xyz 방향 교반기를 시뮬레이션하는 운송 진동 시험표
| 시스템 규격 | |||
| 시스템 모델 : | ES-30 | ||
| 주파수 범위 : | 3~3500 | ||
| 평가된 힘 | 싸인 엔 | 30000 | |
| 엔을 산개하세요 | 30000 | ||
| 충격 엔 | 60000 | ||
| 최대 Acc. | 싸인 (m/s2) | 1000 | |
| 임의 (Ｍ / s2 rms) | 1000 | ||
| Shock(m/s2) | 2000 | ||
| 최대 프엘. | 싸인 (m/s2) | 1.8 | |
| Shock(m/s2) | 1.8 | ||
| 최대 Disp. | 최대 왕복거리 밀리미터 (p-p) |
51 | |
| 가동 코일 | 40kgs | ||
| 가동 코일의 차원 | Dia 450 밀리미터 | ||
| 최대 부하 : | 100kgs | ||
다르 이용가능하 진동 교반기 선택
| 모델 |
평가된 싸인 힘 (N) |
평가된 임의 힘 (N) |
주파수 범위 (Hz) |
평가된 가속 (m/s2) | 평가된 속도(m/s) |
평가된 치환 (p-p) 밀리미터 |
맥스. 로딩 (Kg) | 코일(KG)를 이동하기 |
차원의 움직임 코일(MM) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
임의적 시험을 위한 진동 예
특징 :
1. 더 높은 단계 굴대 동조 주파수로, 잘 설계된 동적 써클 골자.
2. 두 자기를 띤 회로, 자속누설 로우, 소형 구조와 합리적인 것.
3. 로커 로드 롤러베어링 일직선과 수입 향한 복합체 강성 향, 편심 하중량 내력.
4. 트러니언 차단 토대는 호르몬 사용, 모바일 편익의 설치에게 바쳤습니다.
5. 진보 기술은 그것에게 높은 신뢰도의 동적 정치권을 확보하기 위해 시스템의 주변을 돌아다닙니다.
6. 새로운 도관은 냉각 효과를 설계하고 강화합니다.
7. 진동 테이블 능력을 올리는 정강성, 베어링 작은 풍선의 동강성이 저주파수 성능을 개선합니다.수평선상 진동 테이블 (X,Y 주축 테스트)의 기술적인 매개 변수
수직 진동 표 (Ｚ, 주축 테스트)의 기술적인 매개 변수 :

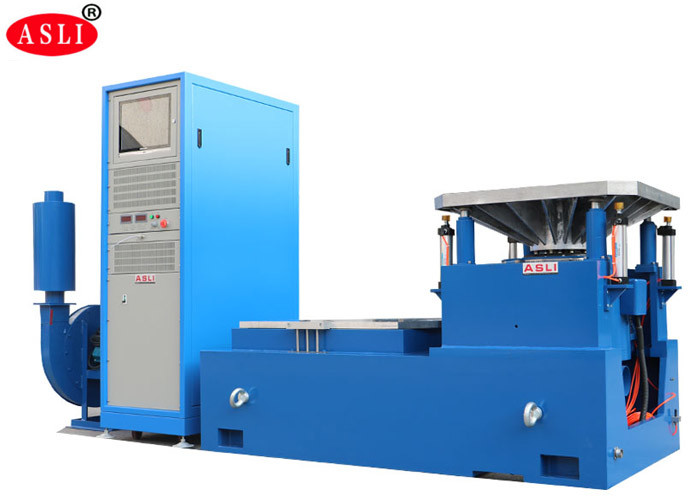

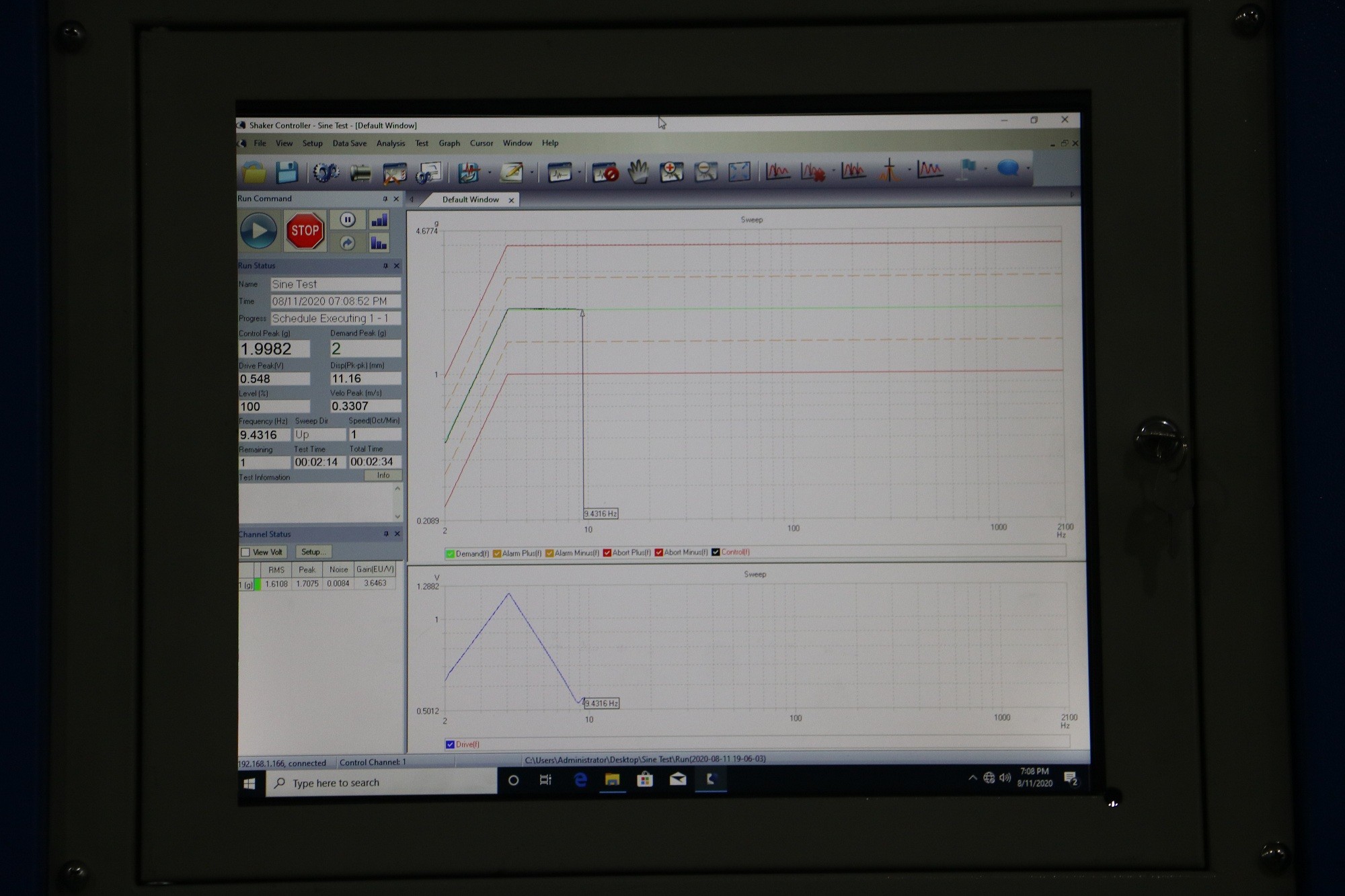

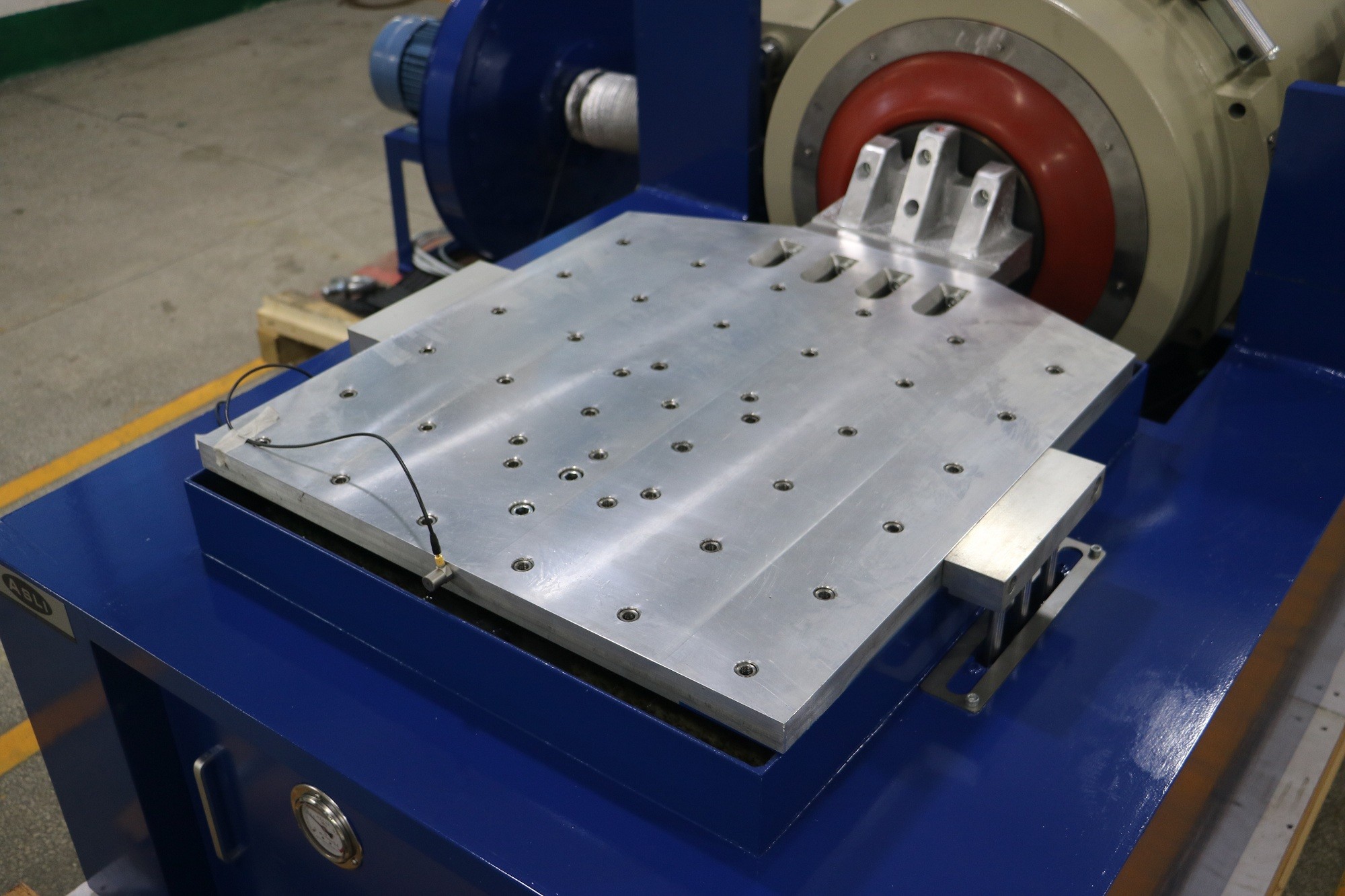

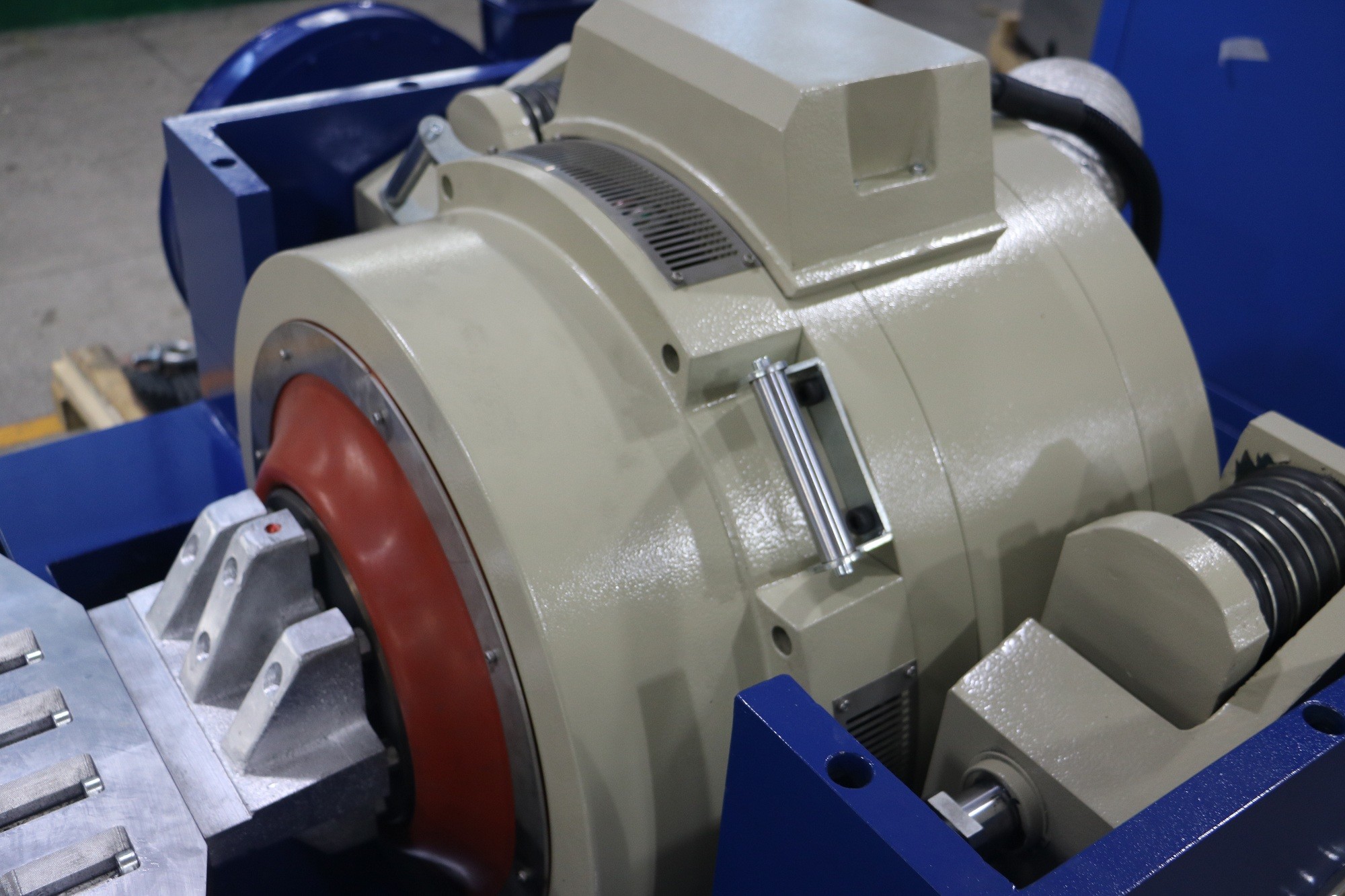

참조를 위한 사진 :
패킹 이미지 :
우리 운송 진동 시험표 시뮬라팅 운송 진동 교반기 Xyz 방향 교반기와 연락하기 위해 환영하세요
