vibration test equipment ES-10.pdf
동적 전자기 진동기 3가지 다른 축 프로그래밍 가능 산업용 진동 시험 장비
응용 분야

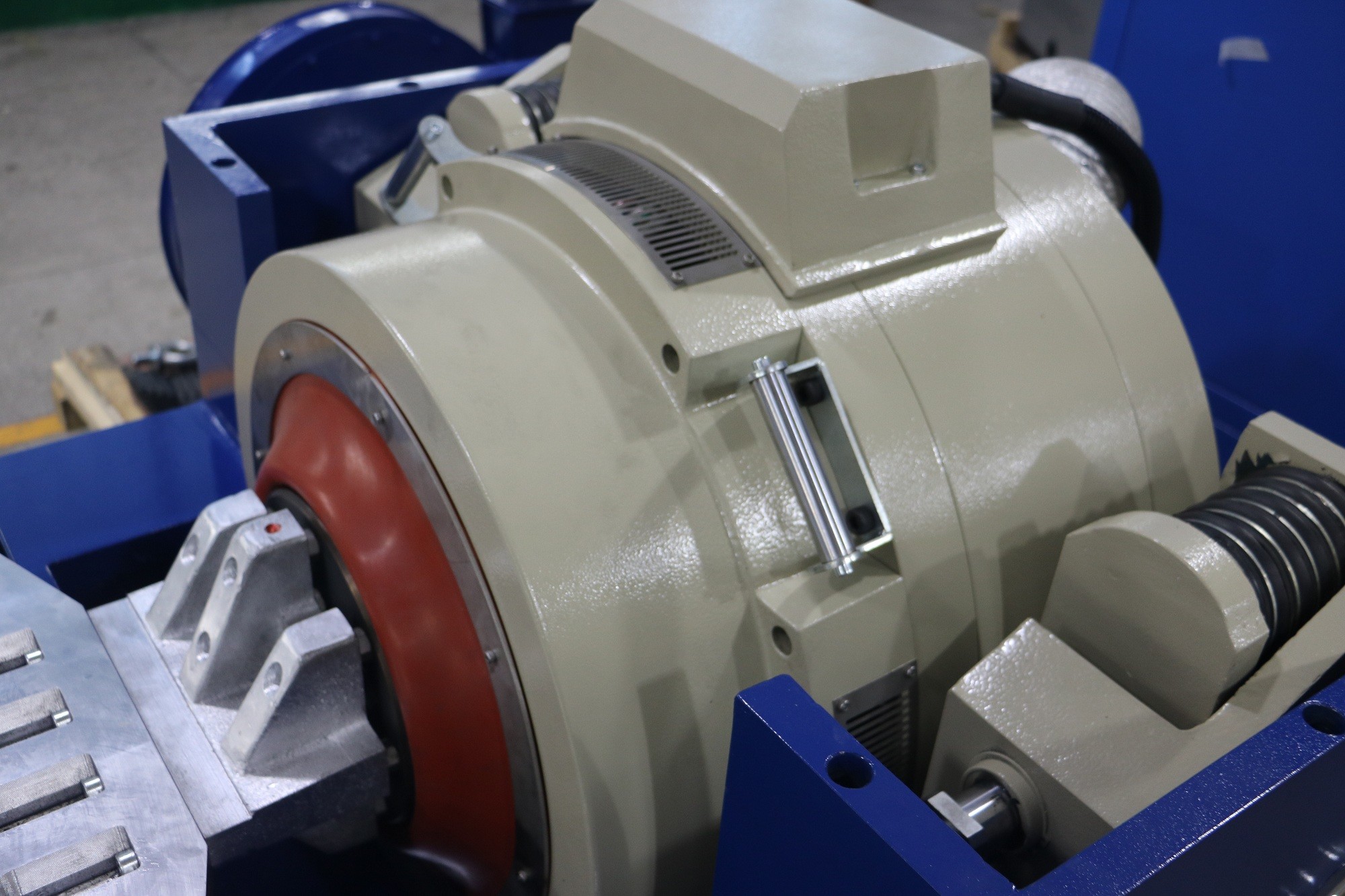

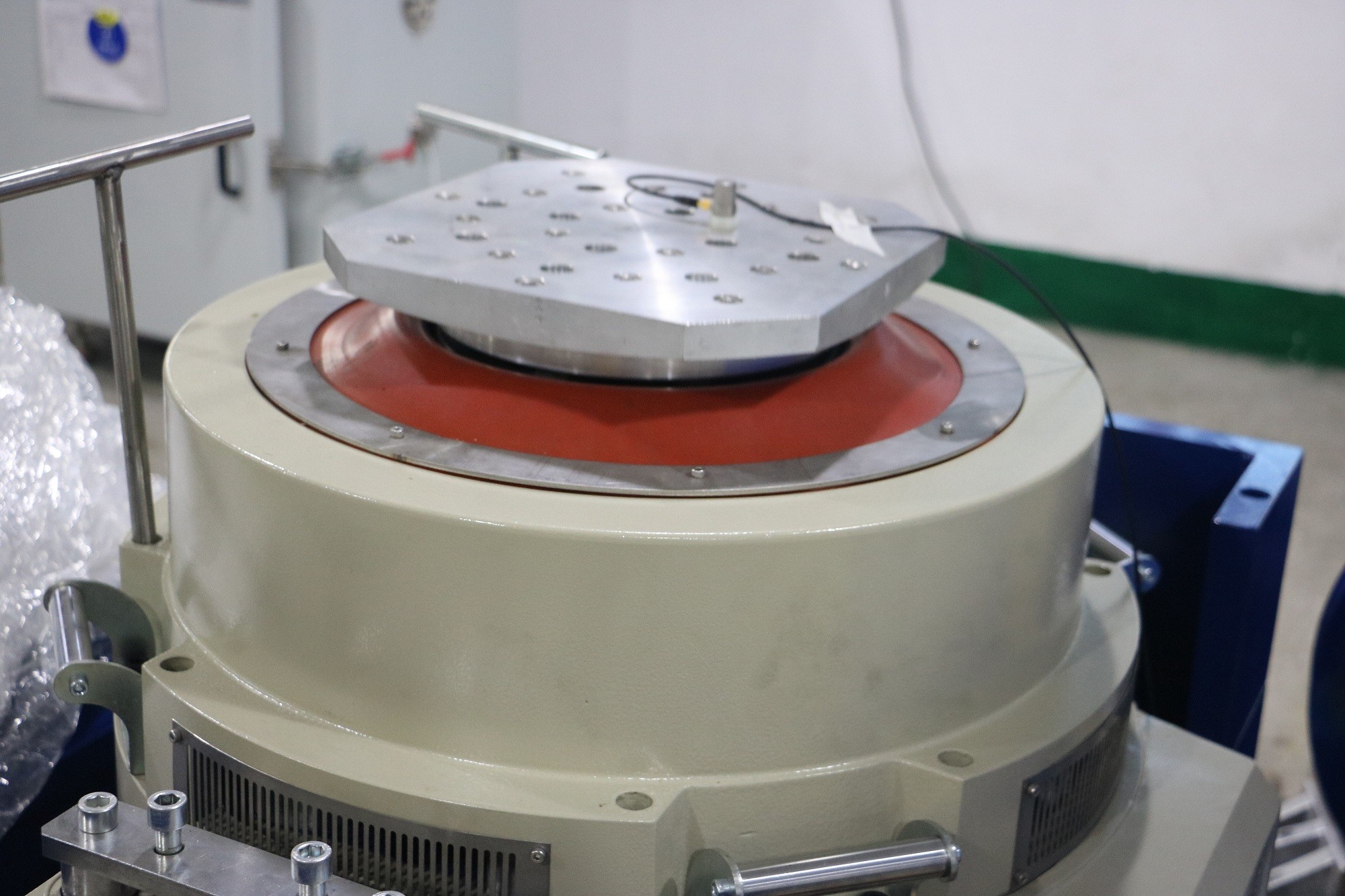

고주파 진동기에는 '이중 자기 회로 구조', '자가 생성 골격 작용 서클', '공기 중 지지대' 및 '롤러 베어링 및 선형 가이드', '트러니언 절연'과 같은 최신 기술 및 특수 기술이 채택되어 X, Y, Z 세 축의 정현파 진동 시험 및 광대역 랜덤 진동 시험을 완료할 수 있으며, 고전적인 (반-정현파) 펄스 및 충격 응답 스펙트럼 시험도 완료할 수 있습니다. 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 등 다양한 분야에서 널리 사용됩니다.
(1) 정격 힘: 정현파 힘 10000N; 랜덤 힘 10000N; 충격 힘 20000N;
(2) 주파수 범위: 3Hz ~ 3000Hz, 고정 주파수, 왕복 스윕, 정현파, 랜덤, 충격
(3) 스윕 주파수 모드: 선형, 로그, 왕복 스윕, 고정 주파수
(4) 스윕 주파수 횟수: 1 ~ 32767
(5) 스윕 주파수 시간: 고정 주파수/단일 1-3600분, 스윕 주파수 곡선 표시 가능.
(6) 최대 가속도 1000m/s2 (무부하)
(7) 최대 속도: 1.8m/s
(8) 최대 변위: 51mm p-p (무부하), 더블 피크
(9) 충격 변위: 51mm
(10) 이동 코일 무게: 14kg
(12) 진동 파형: 정현파, 랜덤, 충격
(13) 이동 코일 직경: Φ240 mm
(14) 진동 시스템 치수: W1060xH750xD845mm
(15) 진동 시스템 무게: 960KG

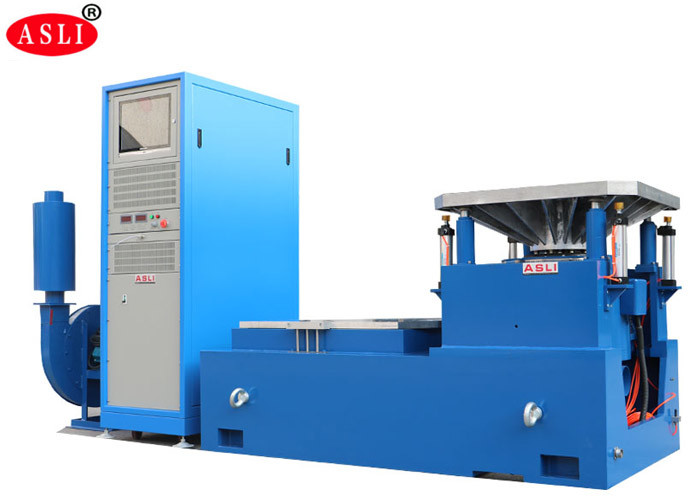

(16) 600mm*600mm 수직 확장기 및 600*600mm 수평 슬립 테이블
기술 매개변수:
| 이름 | 포장 진동 테이블/자동차 부품용 진동 테이블 테스터 | ||||||||
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s2) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 적재량 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) 진동 발생기 1 세트
(2) 진동 제어기 1 세트
(3) 통신 연결 챔버 1 세트
(4) DA-10 파워 앰프 1 세트
(5) 여기 전원 1 개
(7) 드라이버 소프트웨어 1 세트
(8) 냉각 시스템 1 세트
(9) 산업용 컴퓨터 1 세트
(10) 컬러 프린터 1 세트 (옵션)
(11) 가속도 센서 (출력 라인 포함) 1 개
(12) 진동 고정구 1 세트 (옵션, 시험 샘플에 따라 다름)

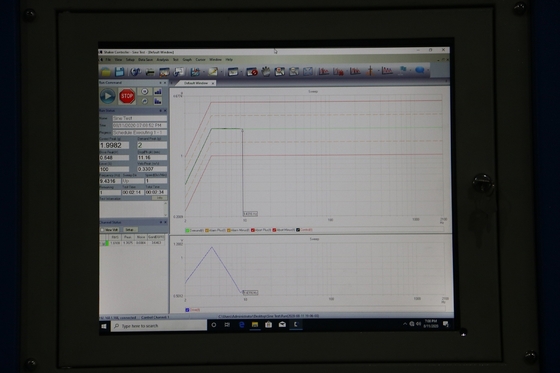

디지털 진동 제어기
진동 제어기는 당사에서 국제적으로 진보된 분산 시스템 아키텍처를 채택하여 설계한 최신 제품이며, 핵심은 TI사의 최신 TMS320 시리즈 32비트 부동소수점 고속 프로세서입니다. 시험 보고서는 Word로 자동 생성됩니다. 시험 중 또는 시험 후에 시험 보고서를 편집하고 자동으로 또는 수동으로 생성할 수 있습니다.
