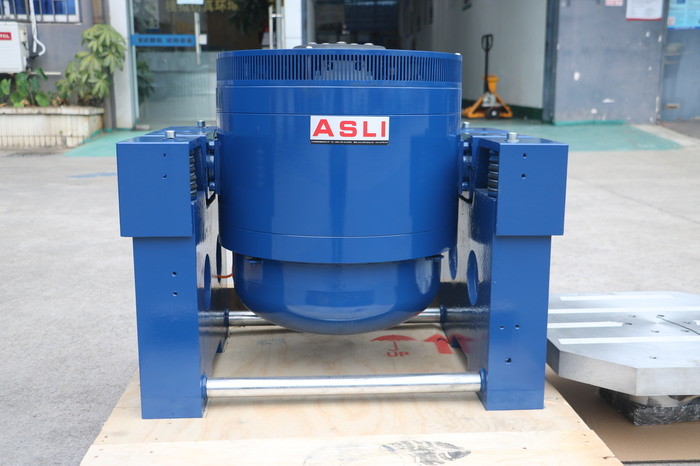

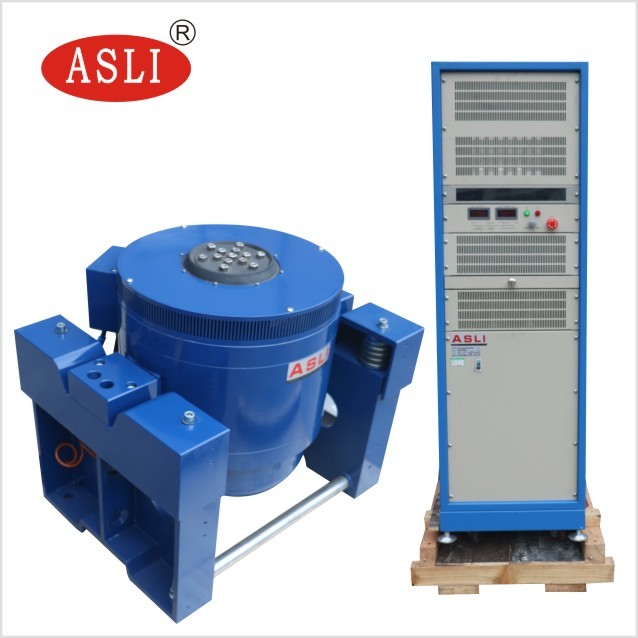

ES-3 높은 주파수 수직 전기 역학적 진동 쉐이커 MIL-STD-810F 표준
Product Details
| 진동 방향: | 수직 | 가속: | 100g |
|---|---|---|---|
| 이동 코일 무게: | 3.5Kg | 빈도: | 5Hz~ 3500Hz |
| 사용: | 고주파 진동시험 | 기준: | MIL-STD-810F,MIL-STD-883E |
| 강조하다 |
수직 전기 역동학적 진동 교반기,MIL-STD-810F 전기 역동학적 진동 교반기,MIL-STD-810F 고주파 진동 교반기 |
||
Product Description
본 진동 시험 시스템은 주로 제품의 진동 및 충격 환경 시험, 환경 스트레스 스크리닝, 신뢰성 시험에 사용됩니다. 전자기 진동 시험기는 배터리 관련 시험 표준을 완벽하게 준수하도록 설계되었습니다. 배터리 또는 배터리 팩을 진동 테이블에 고정하고 세 개의 상호 수직 축을 따라 규정된 주파수, 가속도 및 변위를 적용하여 진동 조건을 시뮬레이션합니다. 시험 중 배터리 샘플은 누출, 용량 손실, 파손, 화재 또는 폭발이 발생해서는 안 됩니다.
| 최대 사인파 가진력 | 300 Kg.f 피크 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 최대 랜덤 진동력 | 300 Kg.f r.ms | ||||||||
| 최대 충격 진동력 | 600 Kg.f 피크 | ||||||||
| 주파수 범위 | DC ~ 4000 Hz | ||||||||
| 최대 변위 | 25 mm p-p (피크-투-피크) | ||||||||
| 최대 속도 | 1.6 m/s | ||||||||
| 최대 가속도 | 100 G (980 m/s²) | ||||||||
| 최초 공진 주파수 | 2500 Hz | ||||||||
| 최대 하중 및 가속도 (F = M·A) |
|
||||||||
| 최대 하중 | 120 kg | ||||||||
| 진동 절연 주파수 | 2.5 Hz | ||||||||

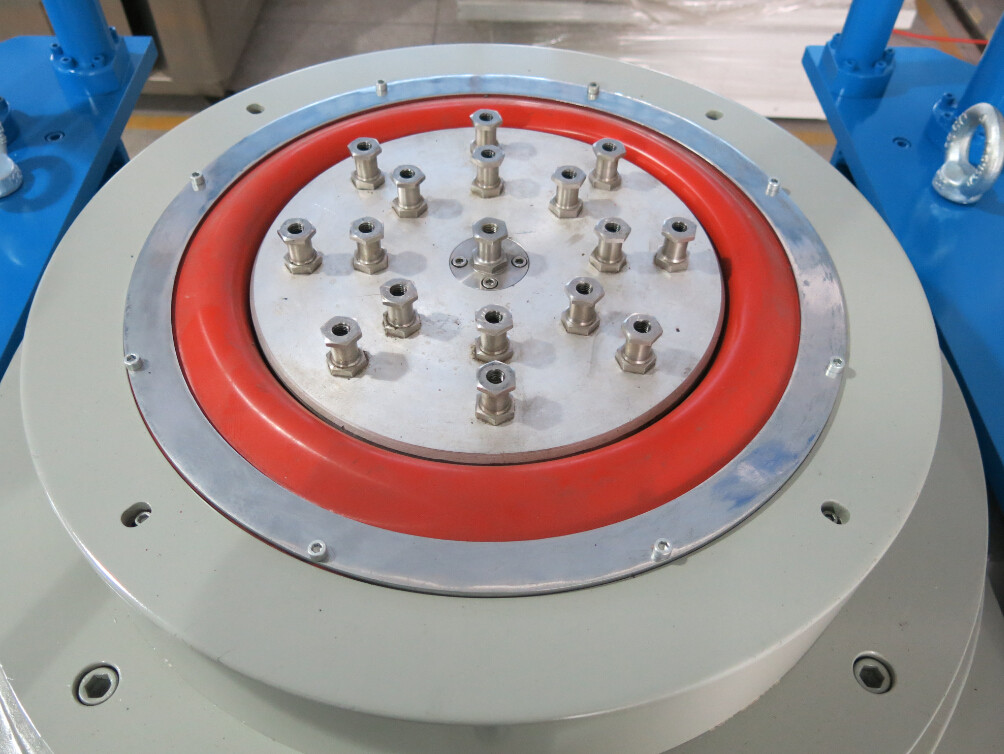

| 이동 코일 직경 (작동 메사 직경) | 150 mm | ||||||||
| 이동 코일 질량 | 3 kg | ||||||||
| 최대 하중 (이동 코일) | 50 kg | ||||||||
| 메사 나사 | 13 × M8 | ||||||||
| 자속 누설 | < 10 가우스 | ||||||||
| 치수 | 750 mm × 560 mm × 670 mm (수직 장비) | ||||||||
| 무게 | 약 460 kg |
| 출력 전력 | 4 KVA |
|---|---|
| 출력 전압 | 100 V |
| 출력 전류 | 30 A |
| SNR (신호 대 잡음비) | ≥ 65 dB |
| 고조파 왜곡 (저항 부하) | < 1.0% |
| 출력 전압 측정 오차 | ≤ 5% |
| 출력 전류 측정 오차 | ≤ 5% |
| 출력 전류 파고율 | ≥ 3 |
| DC 안정성 | 출력 시 제로 드리프트 ≤ 50 mV / 8 h |
| 주파수 응답 (5–3500 Hz) | ± 3 dB |
| 파워 앰프 치수 | 720 mm × 545 mm × 1270 mm |
| 무게 | 230 kg |
| 기능 | 온도, 기압, 변위, 과전압, 과전류, 입력 저전압, 외부 고장, 제어 전원, 로직 및 불균형 입력 보호. |
|---|
- UL 1642:2012 — 리튬 배터리 표준
- UL 2054:2012 — 가정용 및 상업용 배터리
- UN38.3 (2012) Part 3 — 위험물 운송 제안: 시험 및 표준 매뉴얼
- IEC 62133:2012 — 알칼리 또는 산성 전해질을 포함하는 배터리 및 배터리 팩의 안전 요구 사항
- IEC 62281:2004 — 리튬 배터리 및 배터리 운송 시 안전 요구 사항
- IEC 60086:2007 — 갈바닉 셀 파트 4: 리튬 이온 배터리의 보안 요구 사항
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E 등
Product Highlights
ES-3 수직 전기역학적 진동 셰이커는 100g 가속도, 5-3500Hz, 3.5kg 코일, MIL-STD-810F/883E 규격을 준수합니다. ISO CE 인증을 받았으며 맞춤형 옵션을 사용한 배터리 및 신뢰성 테스트에 이상적입니다.
