고정밀 운송 시뮬레이션 진동 테이블 시험 장비 (배터리 테스트용)
시험 표준:
JIS, UL, DIN, ISO, BS, MIL, IEC, ASTM 및 기타 관련 시험 표준 준수.
| 모델 |
정격 사인 힘(N) |
정격 랜덤 힘(N) |
주파수 범위 (Hz) |
정격 가속도 (m/s2) | 정격 속도 (m/s) |
정격변위 (p-p)mm |
최대 적재량 (Kg) | 이동 코일 (Kg) |
이동 코일 치수 (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
수평 확장기 기술 매개변수:
모델 |
벤치 크기 (mm) | 주파수 범위 (Hz) | 이동 부품 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
수평 스탠드 특징:
작은 하중 벤치 내에서 더 높은 가속도 및 작동 주파수를 실현하여 전체 기계 벤치의 하중 용량 및 성능을 향상시킵니다.
수평 벤치와 진동 벤치는 일체형으로 완벽한 구조를 갖추고 설치 및 조정이 편리합니다.
정압 레일, V자형으로 경사 저항 및 편하중 저항 능력을 갖추고 있습니다.
내장형 오일 펌프로 구조가 좋고 작동이 쉽습니다.

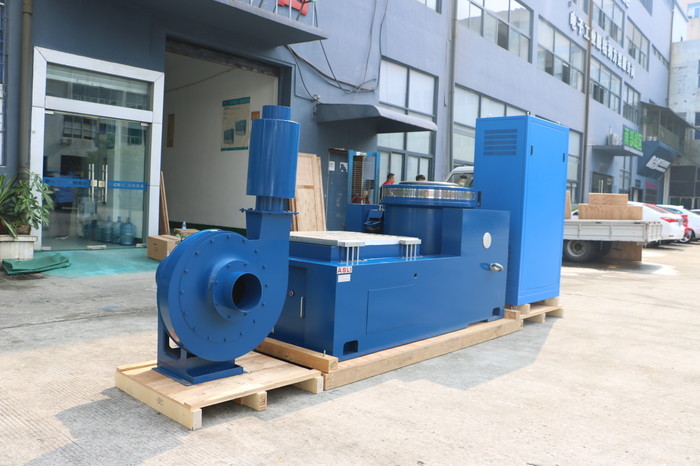

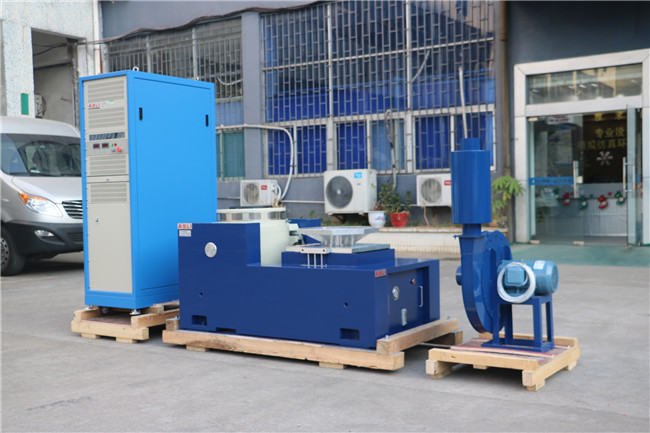

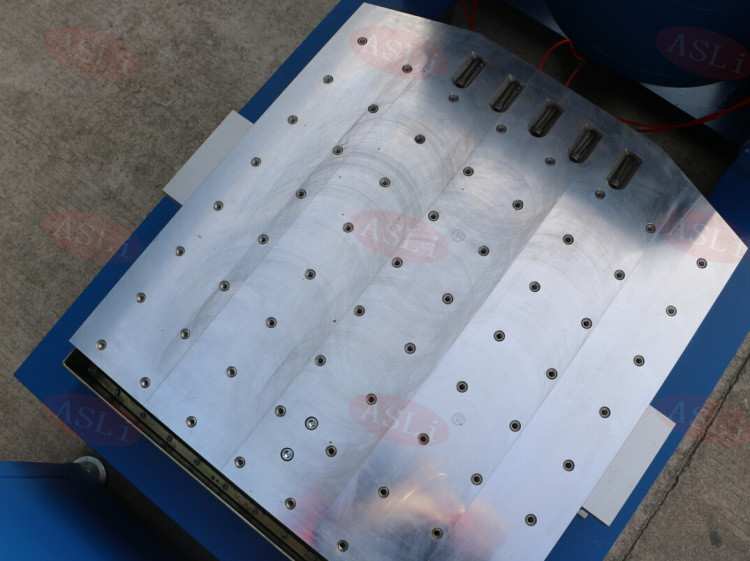

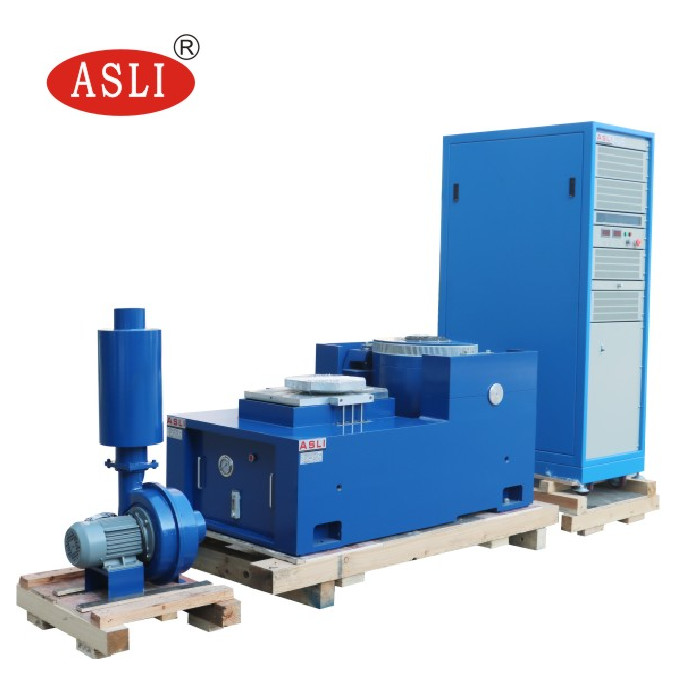

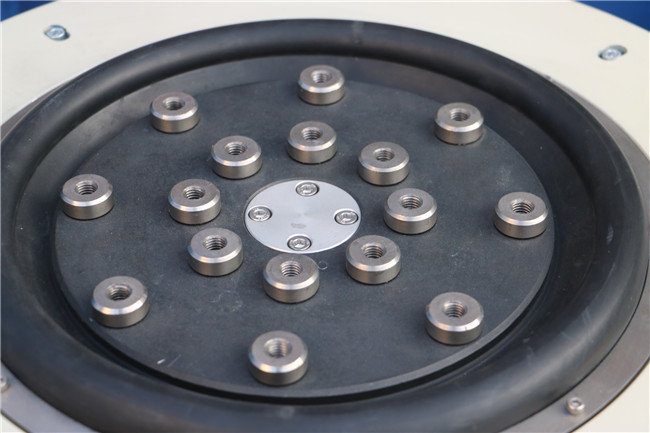

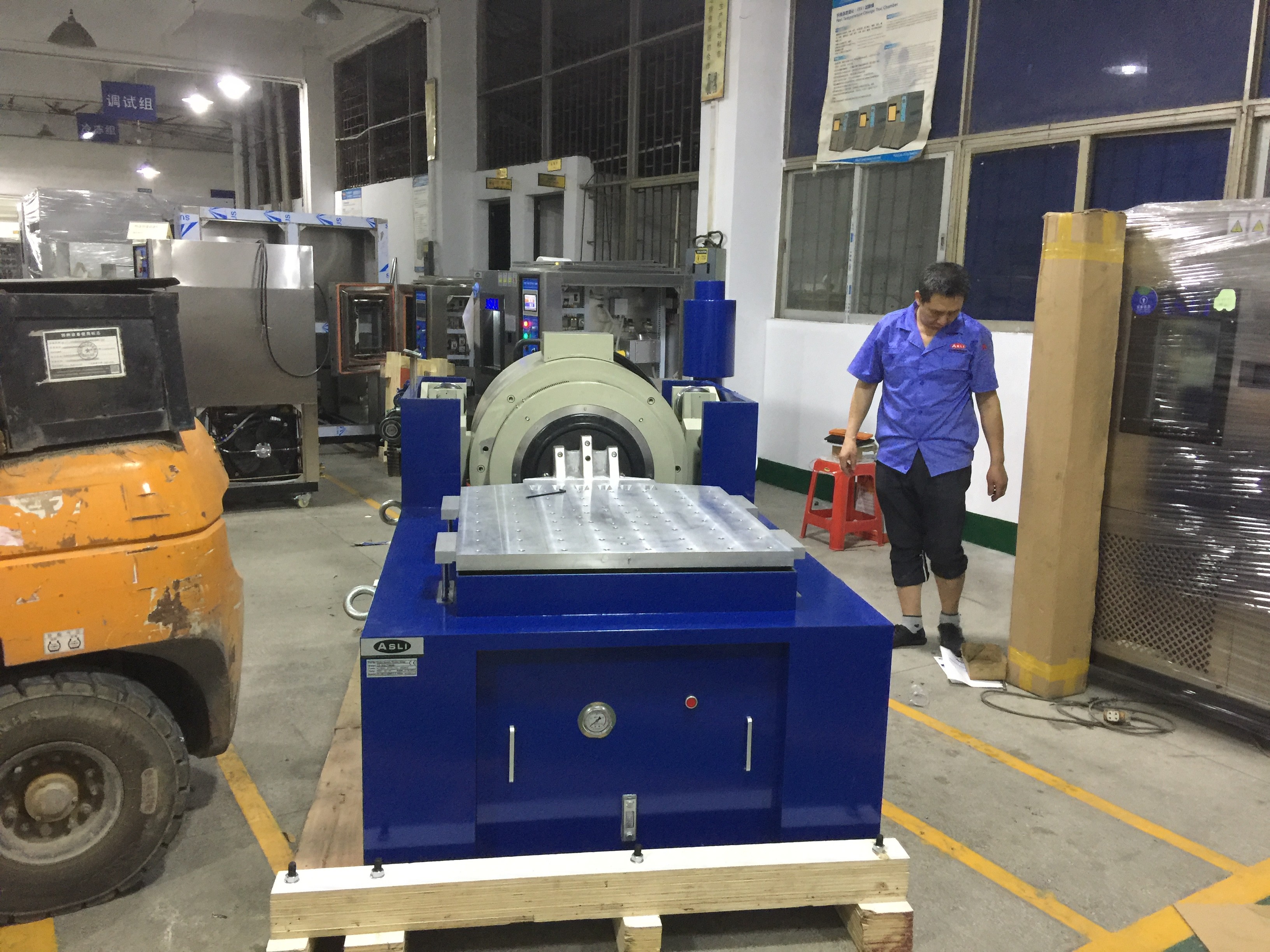

참고용 사진:
고정밀 운송 시뮬레이션 진동 테이블 시험 장비 (배터리 테스트용)
