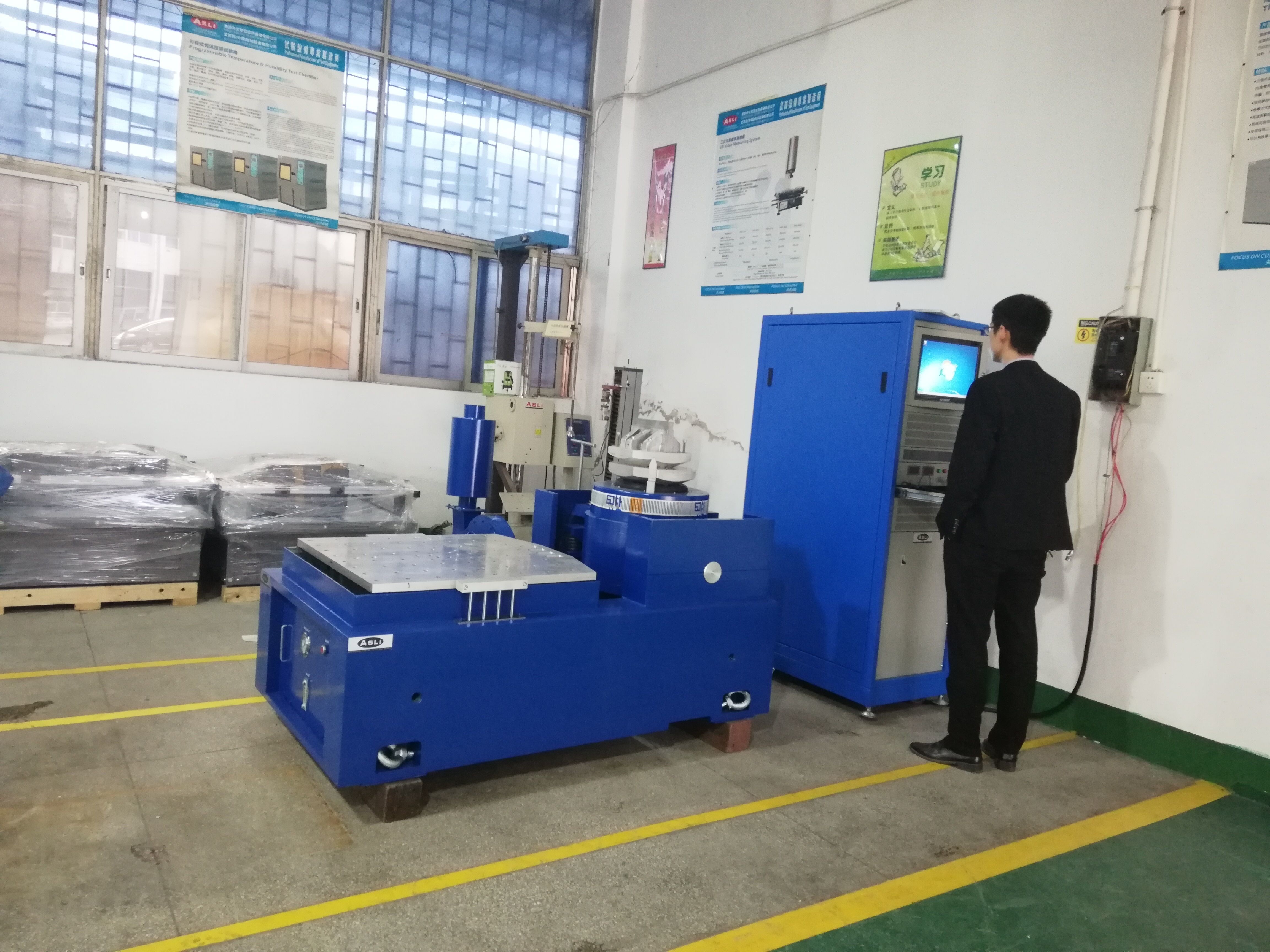

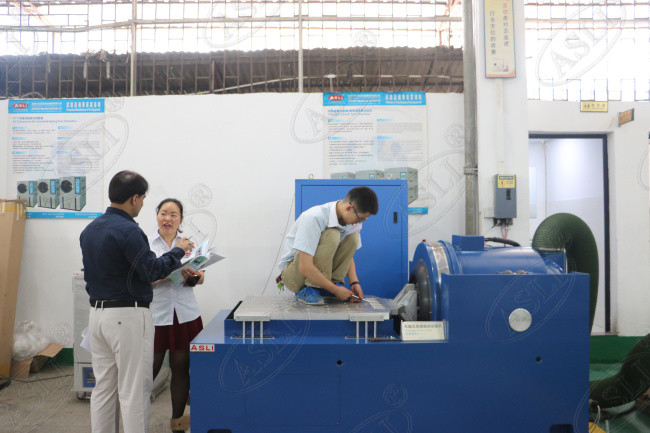

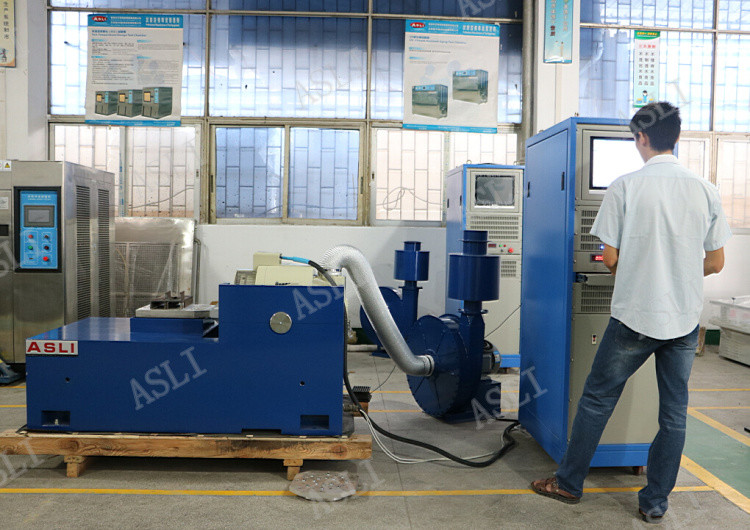

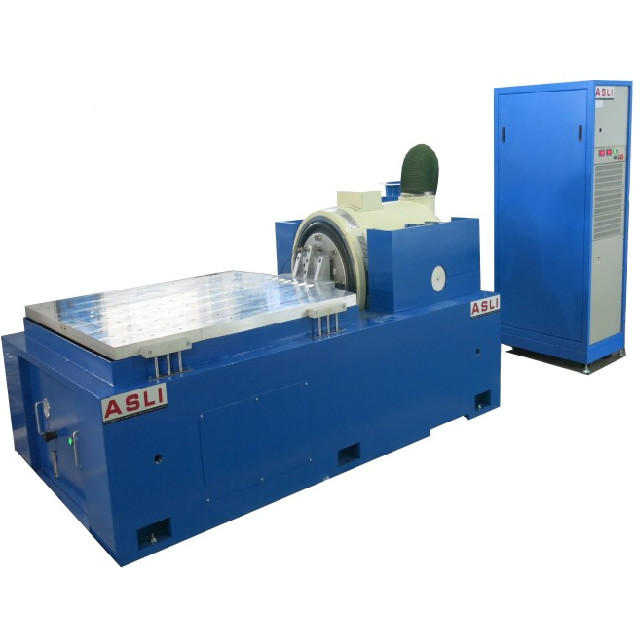

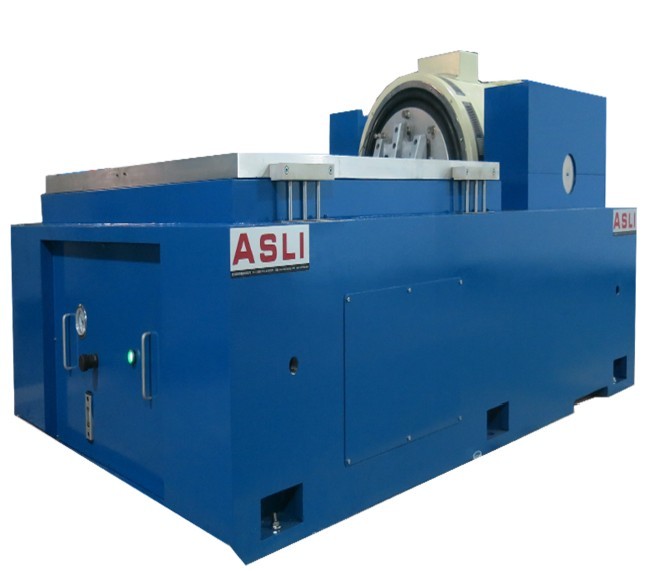

자동차 시험용 고주파 수평 진동 테이블 시험 장비
고주파 진동 테스트 기계는 주로 제품 진동 및 충격 환경 테스트 환경, 환경 스트레스 스크린 테스트, 신뢰성 테스트에 사용됩니다.항공우주용 시험이 필요할 수 있습니다., 통신, 전자제품, 전기, 통신, 가전제품 및 다른 제품 분야.그것은 모든 종류의 테스트 사양을 충족하는 테스트 플랫폼이며 IEC, MIL-STD, JIS, ASTM 및 기타 사양을 포함하여 실행 할 수 있습니다.
고주파 진동 기계 파라미터:
| 모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 가속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
제품 특징
* 유연한 서스펜션 시스템과 직선 가이드, 강한 운반 능력, 좋은 가이드 성능 및 높은 안정성
* 중앙 부하 에어백의 정적 경직성은 크며, 동적 경직성은 작고, 운반 능력은 강하며, 동적 성능은 우수합니다.
* 신속한 자기 검사 진단 및 체인 보호, 높은 안전성과 신뢰성
* 에어백 격리 및 완화 장치로 인해 진동기는 특별한 기초가 필요하지 않으며 진동 파도를 완벽하게 재생하고 진동 전송을 줄입니다.
* 수평 및 수직 확장 플랫폼의 다른 사용을 제공;
* 모든 종류의 진동 컨트롤러와 함께 사용할 수 있으며 작동이 간단합니다.

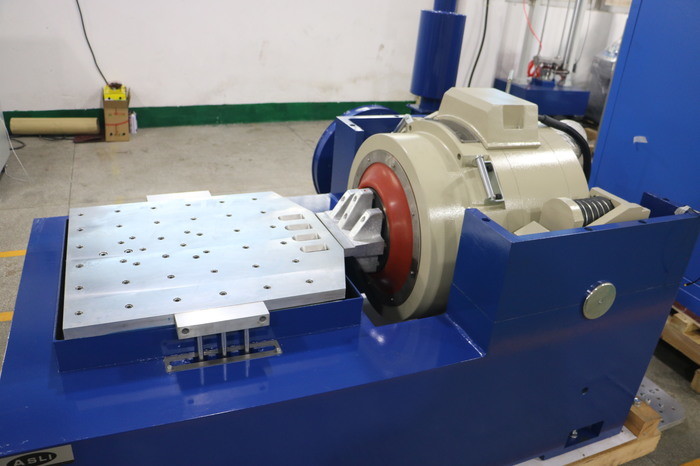

수평 스탠드 특징:
작은 로딩 벤치 내에서 더 높은 가속과 작업 주파수를 실현, 전체 기계 벤치의 로딩 용량과 성능을 향상.
수평 벤치와 진동 벤치는 완벽한 구조, 설치 및 조정에 편리한 통합 유형입니다.
정적 압력 트랙, V 모양, 기울기 저항성 및 편향 부하 저항성.
내장 오일 펌프, 좋은 구조와 간편한 조작.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5천원 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800×800×40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
