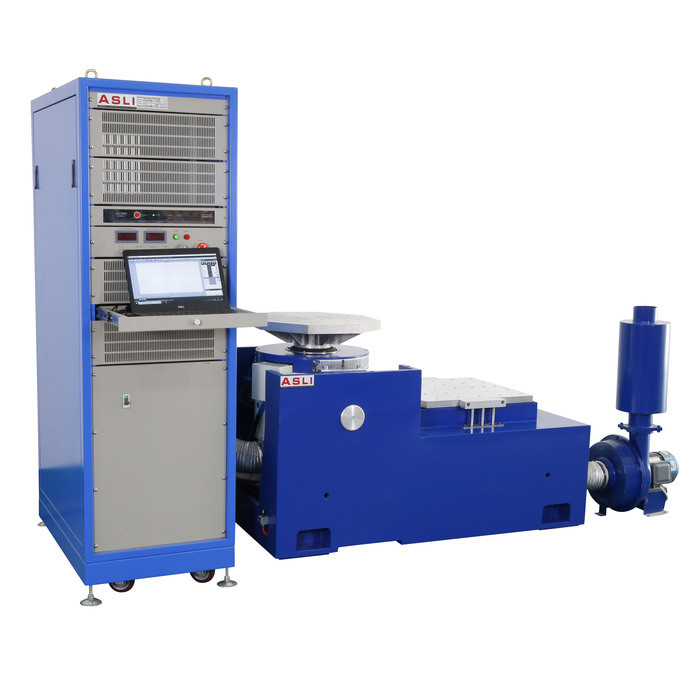

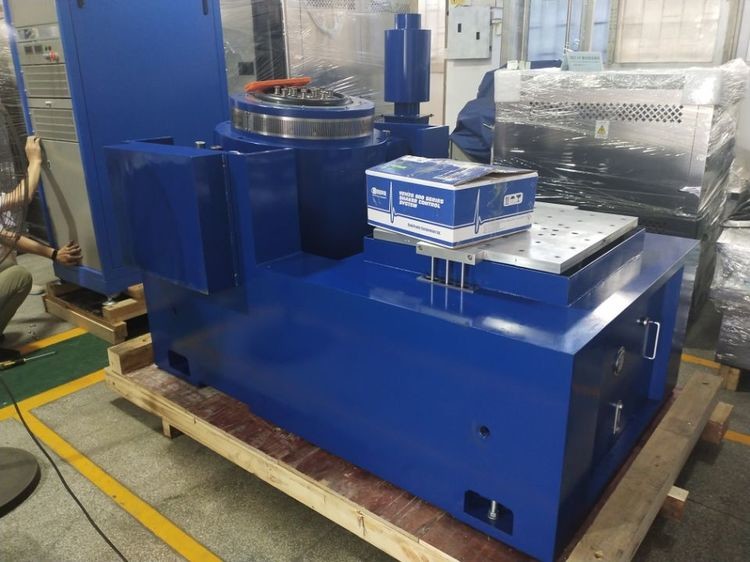

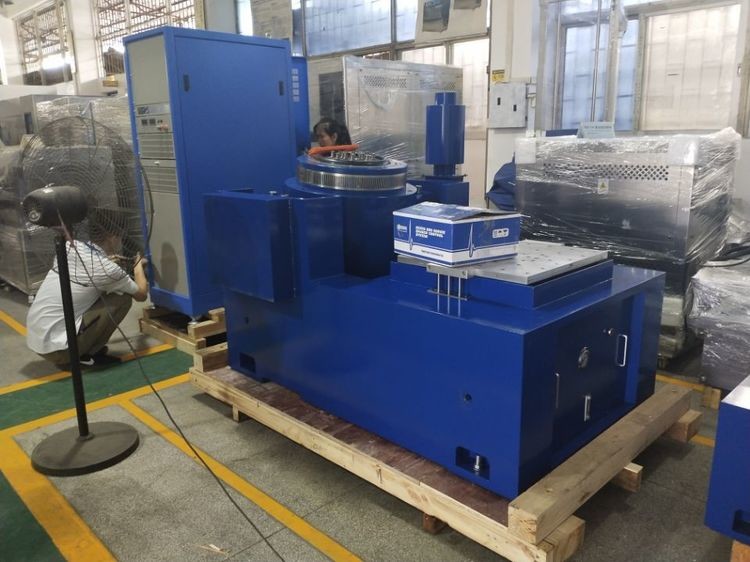

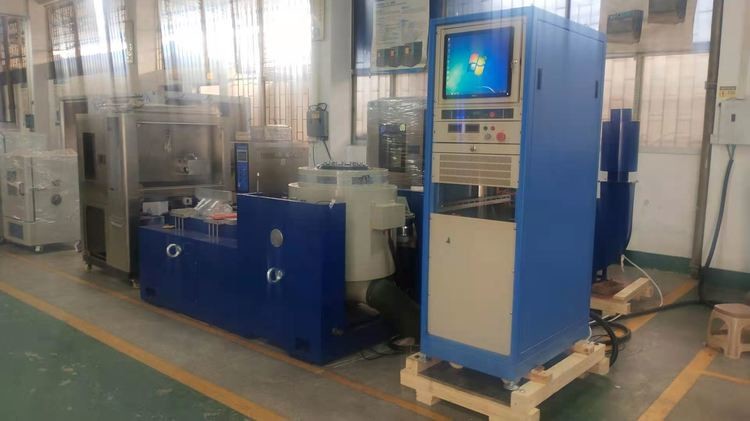

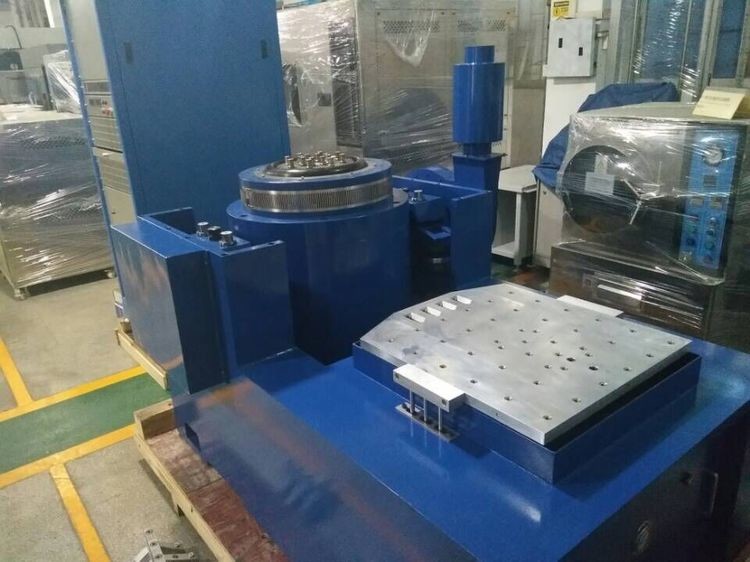

산업적 전기 제품을 위한 DO-160 10000N 전기 역동학적 진동 교반기
Product Details
| 애플리케이션: | 자재, 자동차부품, 포장, 생활용품 | 전압: | 380V |
|---|---|---|---|
| 판매 후 서비스 제공: | 비디오 기술 지원, 온라인 지원, 해외 기계 서비스 가능 엔지니어, 현장 유지 보수 및 수리 서비스 | 보증: | 1년 |
| 적용산업: | 토목, 전자 제품, 자동차, 예비 부품, 전자, 항공 | 제품명: | 진동 테스트 시스템 |
| 셰이커의 힘: | 10KN | 적합: | 최대 적재량 100kgs 테스트 항목 |
| 주파수 범위: | 3~3500HZ | 배수량: | 51mm |
| 강조하다 |
DO-160 전기 역동학적 진동 교반기,전기 역동학적 진동 교반기 10000N,10000N 전기 역동학적 진동 시험 장비 |
||
Product Description
진동 시험은 제품, 기계 또는 구조물이 수명 주기 동안, 특히 운송 중 및 정상 작동 중에 겪을 수 있는 조건을 재현합니다. 이를 통해 제조업체는 성능 문제와 잠재적 고장을 사전에 예방할 수 있습니다.
석유 및 가스, 발전, 금속 및 광업과 같이 생산 집약적인 산업에서는 기계 또는 장치의 고장이나 가동 중단이 효율성 저하, 생산 비용 증가 및 안전하지 않은 작업 환경으로 이어집니다. 따라서 이러한 산업에서는 지속적이고 정기적인 진동 시험이 필요합니다.
저장 문서 다운로드: 진동 시험 장비 ES-10.pdf
DO-160 산업용 전기 기기 전자기형 진동 시험기에 가장 적합한 모델을 추천해 드리기 위해 다음 정보를 준비하여 문의와 함께 보내주시기 바랍니다:
- 시험체 설명
- 시험체 시험 질량
- 시험체 치수
- 시험 프로파일 (가능한 경우)
- 최대 시험 가속도
- X, Y, Z 방향 시험 또는 Z 방향만 시험
| 시스템 모델 | ES-10 |
| 주파수 범위 | 3~3500 Hz |
| 정격 힘 — 사인파 | 10000 N |
| 정격 힘 — 랜덤 | 20000 N |
| 정격 힘 — 충격 | 20000 N |
| 최대 가속도 — 사인파 | 1000 m/s² |
| 최대 가속도 — 랜덤 | 1000 m/s² rms |
| 최대 가속도 — 충격 | 2000 m/s² |
| 최대 속도 — 사인파 | 1.8 m/s |
| 최대 속도 — 충격 | 1.8 m/s |
| 최대 변위 (p-p) | 51 mm |
| 이동 코일 질량 | 12 kg |

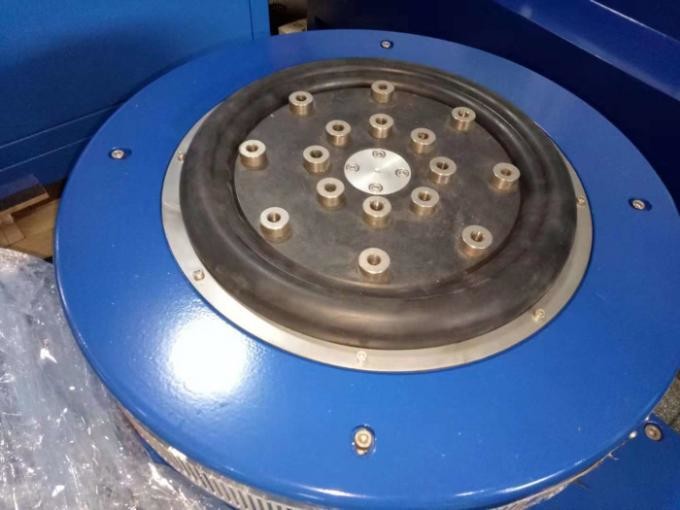

| 이동 코일 치수 | 직경 240 mm |
| 최대 하중 | 270 kg |
| 모델 | 정격 사인파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Ø870 |
- 잘 설계된 동적 서클 골격으로 높은 축 공진 주파수.
- 낮은 자기 누설, 컴팩트한 구조 및 합리적인 레이아웃을 갖춘 이중 자기 회로 설계.
- 강력한 편심 하중 용량을 제공하는 직선 및 수입 지향 복합 본체 강성 방향을 갖춘 로커 로드 롤러 베어링.
- 호르몬 사용을 위한 트러니언 절연 기초, 편리한 이동식 설치.
- 동적 서클의 높은 신뢰성을 보장하기 위해 이동 시스템 전체에 고급 기술이 통합되었습니다.
- 냉각 효과를 향상시키는 새로운 덕트 설계.
- 작은 풍선으로 베어링의 정적 강성과 동적 강성이 진동 테이블 용량을 높이고 저주파 성능을 향상시킵니다.
문의를 환영합니다!
