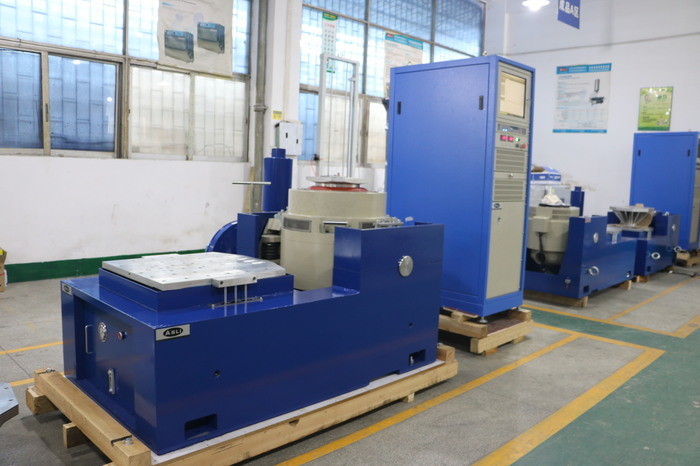

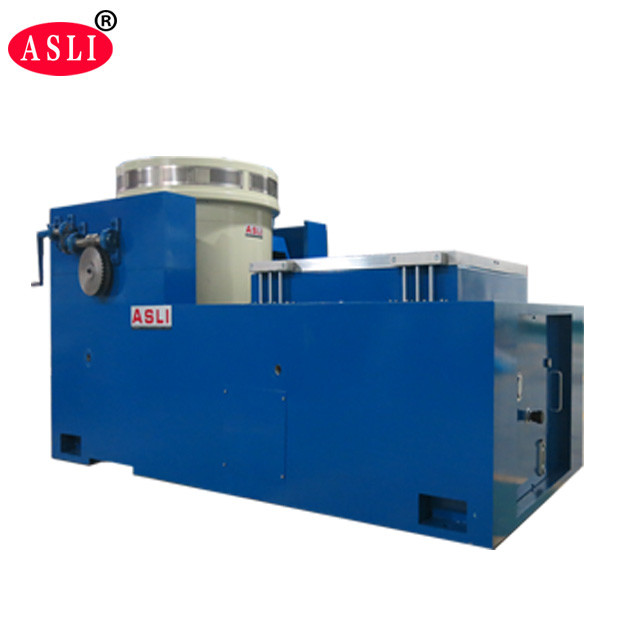

1000 Ｘ 1000 밀리미터 진동대와 공랭식읜 40KN 진동 교반기 시험 시스템
Product Details
| 사인 힘: | 40kn | 속도: | 1.8m/s |
|---|---|---|---|
| 배수량: | 51mm | 빈도: | 3 ~ 2000Hz |
| 로딩: | 500KG | 가속: | 100g |
| 전기자: | 450mm | 테이블 크기: | 1000 Ｘ 1000 밀리미터 |
| 강조하다 |
40KN 진동 교반기 시스템,공랭식의 진동 교반기 시스템,1000x1000mm 진동 교반기 테이블 |
||
Product Description
The Air Cooled 40KN Vibration Shaker Test System with a 1000 × 1000 mm vibrating table is a high-frequency electromagnetic vibration testing solution designed for both vertical and horizontal excitation그것은 제품 및 패키지 디자인의 공명 주파수를 평가하는 데 널리 사용되며, 유통 또는 사용 환경 중에 발생하는 무작위 진동을 시뮬레이션합니다.이 시스템은 작동하기 쉽고 정부에 따라 진동 테스트의 광범위한 수행 할 수 있습니다., 산업 및 기업 사양.
쉐이커 (shaker) 는 시험중인 구조물을 흥분시키기 위해 진동 테스트에 사용되는 전자기 장치이다. 일반적으로 모달 또는 내구성 테스트에 사용됩니다.진동 쉐이커는 다양한 테스트 요구 사항에 맞게 다양한 디자인으로 제공됩니다..
- 실험실과 냉각 시스템을 결합한 구조로 컴팩트하고 우아한 디자인을 자랑하며 편리한 조작을 위해 독립 콘솔을 갖추고 있습니다.
- 원본 냉각 압축기 단위 및 주요 액세서리 해외에서 수입.
- 온도 및 습도 프로그램을 자동으로 제어 할 수있는 수입 LCD 컬러 터치 스크린 컨트롤러
- RS-232 통신 인터페이스가 장착되어 있습니다. 고객의 고유 한 요구 사항을 충족시키기 위해 사용자는 좋은 냉각 성능을 보장하기 위해 다양한 진동 테스트 벤치 모델을 선택할 수 있습니다.
- 열 및 공기 밀폐 시스템 이 진동 벤치 또한 기계 진동, 신뢰성 테스트 장비, 충격 진동의 주목할 만한 효과를 자랑합니다.
자동차 부품의 포장 진동 테이블 / 진동 테이블 검사기
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 코일 (Kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
쉐이커는 또한 전체적인 환경 및 진동 테스트를 위해 온도 습도 테스트 챔버와 결합 될 수 있습니다.
| 모델 | THV-408 (A~F) |
|---|---|
| 내부 차원 | W600 × H850 × D800 (mm) |
| 외부 차원 | W850 × H1950 × D2100 (mm) |
| 온도 범위 | 낮은 온도: (A: 25oC; B: 0oC; C: -20oC; D: -40oC; E: -60oC; F: -70oC) 높은 온도: 100oC (150oC) |
| 습도 범위 | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H.는 특별한 선택 조건이며, 비습기가 필요합니다.) |
| 분석 정확성 / 분포 온도 및 습도의 균일성 | 00.1oC, 0.1% RH / ±2.0oC, ±3.0% RH |
| 온도 및 습도의 제어 정확성 | ±0.5oC, ±2.5% R.H. |
| 온도 상승 / 하락 속도 | 온도 상승 약 0.1~3.0oC/min / 온도 감소 약 0.1~1.5oC/min (하락속도 최소 1.5oC/분은 특별한 선택 조건입니다.) |
| 내부 및 외부 자료 | 내부 상자의 재료는 SUS 304# 스테인리스 스틸이고, 외부 상자는 스테인리스 스틸 또는 페인트 코팅이 있는 SEE 냉불 스틸이다. |
| 단열물질 | 고온, 고밀도, 포맷 클로린, 에틸 아세트 폼 단열 재료 |
| 냉각 시스템 | 바람 냉각 또는 물 냉각 / 단일 세그먼트 압축기 (-40oC), 이중 세그먼트 압축기 (-70oC) |
| 보호 장치 | 피지 자유 스위치, 압축기 과부하 보호 스위치, 고전압 및 저전압 냉각 액체 보호 스위치, 과 습도 및 과 온도 보호 스위치, 피지, 고장 경고 시스템,물 단기 저장 경고 보호 |
| 선택용 액세서리 | 작동 구멍이 있는 내부 문 (선택), 기록기 (선택), 물 정화기, 탈습기 |
| 진동 테스트 장비 | 고객의 테스트 조건에 따라 적절한 진동 테스트 벤치를 선택하십시오. 기술적 매개 변수를 위해 이 카탈로그에 있는 전기역학형 진동 검사기의 매개 변수를 참조하십시오. |
| 힘 | AC380V 3단계 5선, 50/60Hz |
- 잘 설계된 동적 원 골격, 더 높은 단계 축적 공명 주파수.
- 두 개의 자기 회로, 낮은 자기 흐름 누출, 콤팩트하고 합리적인 구조.
- 로커 막대기 롤러 베어링 직선 및 수입 지향 복합체 경직성 지향, 특기적 부하 용량
- 편리한 모바일 설치와 함께 호르몬 사용을 위한 Trunnion 격리 기반.
- 첨단 기술로 움직이는 시스템으로 동적 원의 높은 신뢰성을 보장합니다.
- 냉각 효과를 높이기 위한 새로운 도트 디자인
- 작은 풍선의 고정적인 딱딱함과 역학적 딱딱함, 진동 테이블의 견인 능력을 높이고 낮은 주파수 성능을 향상시킵니다.
Product Highlights
1000x1000mm 테이블, 3-2000Hz, 500kg 하중, 100g 가속도를 갖춘 공냉식 40KN 진동 셰이커. 모달 및 내구성 테스트에 이상적입니다. 수입된 터치 스크린 컨트롤러, R232 인터페이스가 특징이며 포괄적인 신뢰성 테스트를 위해 온도 습도 챔버와 결합됩니다.
