전기 역동학적 진동 시험기는 밀리리터 STD 810G와 밀리리터 STD 202H를 만납니다
Product Details
| 사인 힘: | 30000N | 속도: | 1.8m/s |
|---|---|---|---|
| 배수량: | 100mm | 가속: | 100g |
| 빈도: | 3 ~ 3500Hz | 힘: | 380V 3 단계 |
| 기준에 맞다: | 밀리리터 STD 810G와 밀리리터 STD 202H | ||
| 강조하다 |
380v 진동 시험기,전기 역동학적 진동 시험기,밀리리터 STD 810G 진동 시험 장비 |
||
Product Description
ASLI는 전기 역학 고주파 진동 테스트 기계 시리즈 제품을 제조하는 회사입니다. 우리의 시스템은 이중 자기 회로 구조를 포함한 첨단 기술로 만들어졌습니다.자체 생성된 골격 동작 원이 기계는 X, Y 및 Z 3 축 시누소이드 진동 테스트, 광대역 무작위 진동 테스트,그리고 고전적인 펄스 테스트 (half-sinus), 트라페소이드, 자그빨 파동) 과 충격 반응 스펙트럼 테스트를 수행합니다.
이 제품은 국방, 무기, 항공, 항공우주, 통신, 전자제품, 전기 기기 및 가전 산업에서 널리 사용됩니다.

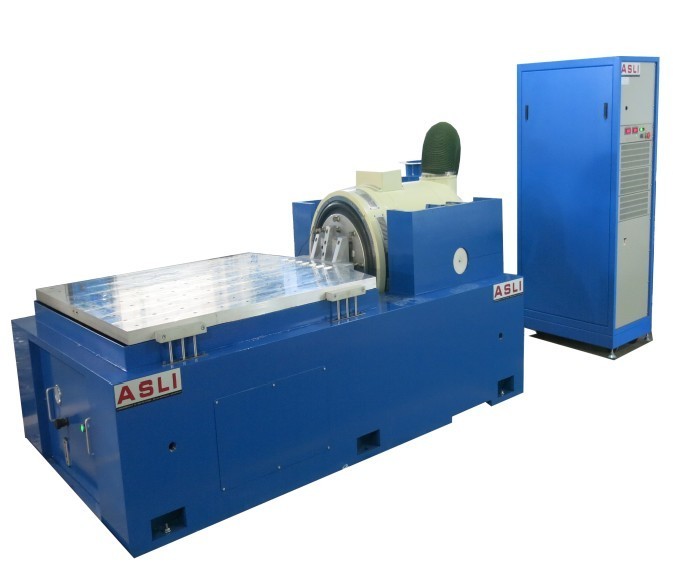

ES-3A 진동 검사기 PDF 다운로드당신이 맨 제품, 개별 패키지, 전체 팔레트 로드 또는 훨씬 더 큰 캐레이트 시스템을 테스트하든, ASLI는 당신의 테스트 요구 사항에 적합한 진동 시스템 모델을 가지고 있습니다.ASLI의 수평 진동 시스템은 수평 진동 테스트의 광범위한 범위를 수행.
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 코일 (Kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3~2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3~2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3~2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 잘 설계된 동적 원형 골격, 더 높은 단계의 축적 공명 주파수
- 2개의 자기 회로 설계, 낮은 자기 흐름 누출, 컴팩트 구조, 합리적인 레이아웃.
- 로커 막대기 롤러 베어링 직선 및 수입 지향 복합체 경직성 지향, 우수한 특이한 부하 능력을 제공합니다.
- Trunnion isolation foundation dedicated to vibration isolation, with convenient mobile installation. 트룬니온 고립 기반은 진동 고립에 전념하고 있으며, 편리한 모바일 설치가 가능합니다.
- 시스템 전체에 첨단 기술이 적용되어 동적 원의 높은 신뢰성을 보장합니다.
- 냉각 효과를 향상시키는 새로운 도트 디자인.
- 작은 풍선 효과를 가진 베어링의 정적 경직과 동적 경직, 진동 테이블 용량을 높이고 낮은 주파수 성능을 향상시킵니다.
- 작은 로딩 벤치 내에서 더 높은 가속과 작업 빈도가 실현되며 전체 기계 벤치의 로딩 용량과 성능을 향상시킵니다.
- 수평 벤치와 진동 벤치는 완벽한 구조를 가진 통합 유형으로 설치 및 조정에 편리합니다.
- 정적 압력 트랙, V 모양, 기울기 저항성 및 편향 부하 저항성.
- 내장된 오일 펌프, 좋은 구조와 쉬운 조작.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5~1000 51500 5~2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5~1000 5~1400 5~2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5~1000 51500 5~2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 | 5~1000 5~1200 5~2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5~800원 5~1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800×800×40 800×800×45 | 5~1000 51500 5~2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5~1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5~800원 51100 5~1400 | 126 168 210 |
VT 수직 확장 벤치와 지정 클램프는 완벽한 구조를 기반으로 고객이 최고의 성능을 얻을 수 있도록 정확하게 계산하고 세밀하게 설계되었습니다.고품질의 재료, 그리고 우수한 제조.
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (둥근 벤치) | 220 | 350 | Φ1200 |
전기 역학 진동 테스트 기계 (MIL-STD-810G 및 MIL-STD-202H 적합) 에 대한 문의 사항이라면 저희에게 연락하십시오.
