주요 특징
* 공기 냉각 전기 역학 쉐이커
* 진동 컨트롤러와 전력 증폭기는 모두 한 장으로 구성되어 있습니다.
* 2400 뉴턴의 최고 시노스 추진력을 달성합니다.
* X,Y,Z 3 축 테스트
| 전기 자기 진동 발생기 매개 변수: | ||||
| 최대 시노스 흥분 힘 | 5000Kg.f 최고 | |||
| 가장 큰 무작위 진동 힘 | 5000Kg.f r.ms | |||
| 가장 큰 충격 진동 힘 | 10000Kg.f 최고 | |||
| 주파수 범위 | DC~4000 Hz | |||
| 최대 이동량 | 75mm p-p ((피크에서 피크 값) | |||
| 최대 속도 | 1.8m/s | |||
| 최대 가속 | 100G ((980m/s2) | |||
| 첫 번째 공명 주파수 | 3500Hz | |||
| 최대 부하 | 750kg | |||
| 이동 코일 지름 (근무 메사 지름) | 직경 450mm | |||
| 움직이는 코일의 품질 | 50kg | |||
| 최대 부하 | 750kg | |||
| 스루프 테이블 | 13 x M8 | |||
| 자기 흐름 누출 | <10가우스 | |||
| 차원 | 800mm x 800mm x 800mm (직선 기계) | |||
| 무게 | 약 1500kg | |||
| 세르보 시스템 | ||||
| 기능 | 온도, 공기 압력, 이동, 전압 과잉, 전류 과잉, 입력 전압 과잉, 외부 결함, 제어 전원 공급, 논리, 동일한 입력 부족. | |||
| 디지털 진동 컨트롤러 | ||||
| 하드웨어 구성 | 2 채널 입력,1 채널 입력 | |||
| 제어 컴퓨터 | 오리지널 레노보 컴퓨터, 액체 결정 디스플레이 (키보드/광학 마우스와 함께) | |||
| 소프트웨어 | 중국어/영어 동작, 시간 영역 및 주파수 영역 분석, 신호 소스, 시노스 스웨이프 주파수 분석 등 WORD는 자동으로 테스트 보고서, 신호 및 데이터 표시를 생성할 수 있습니다.저장, 테스트 매개 변수 및 기능 분석을 설정합니다. | |||
| 운영체제 | 윈도우 2000/ XP | |||
| 가속 센서 B&W |
주파수 영역: 2000Hz 감수성: 50mv/g 온도 범위:-24 ~ 250°C |
|||
| 전기 요구 사항 | ||||
| 전기원 | 3단계 380V/50Hz | |||
제어 기능
* 고정 주파수 시누소이드 진동
* 스파이드 진동 * 무작위 진동
* 고전적인 충격
전형적인 시스템 애플리케이션
* 환경 테스트
* 스트레스 스크린 테스트
* 진동 테스트
사용자 이점
* 사용자가 쉽게 설치 할 수 있습니다
* 사용자 인터페이스: 로컬 모드 및 PC 윈도우 (이더넷을 통해) 를 위한 LCD 터치 스크린
모드
* 로컬 모드: 미리 정의된 테스트를 빠르게 시작, 수십 개의 테스트 사양을 저장할 수 있습니다.
* 원격 모드: 테스트 정의 및 테스트 사양을 모스터, 테스트 제어, 테스트 데이터 검토 및 문서에 저장하는 것을 포함하여 시스템의 모든 작업.

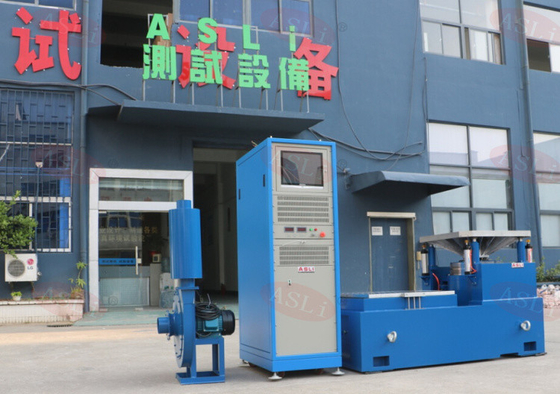

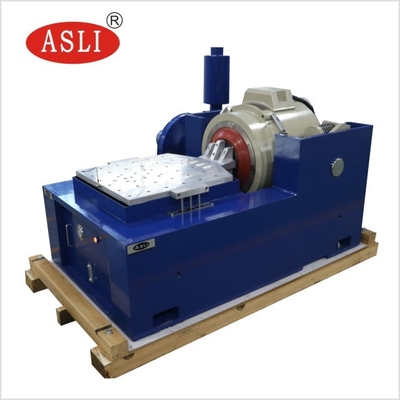

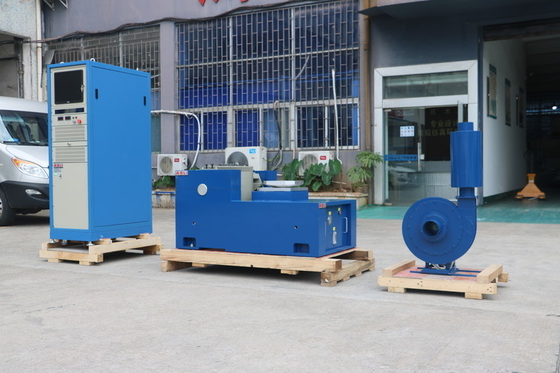

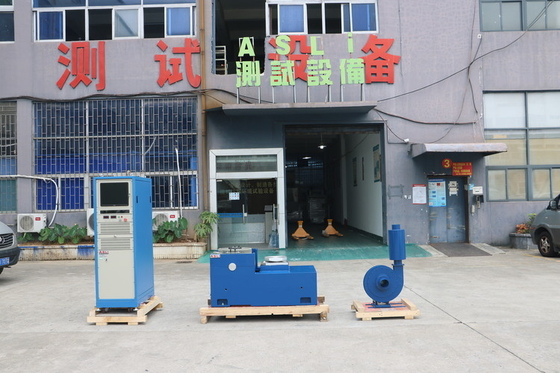

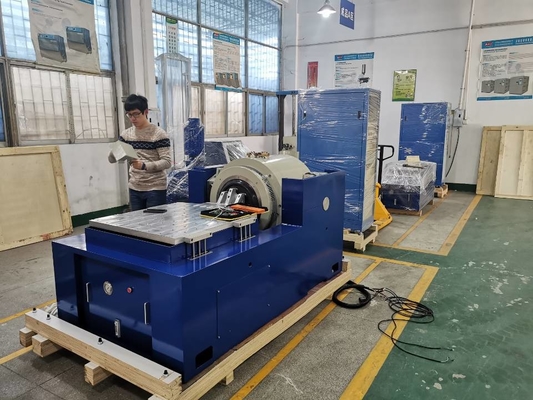

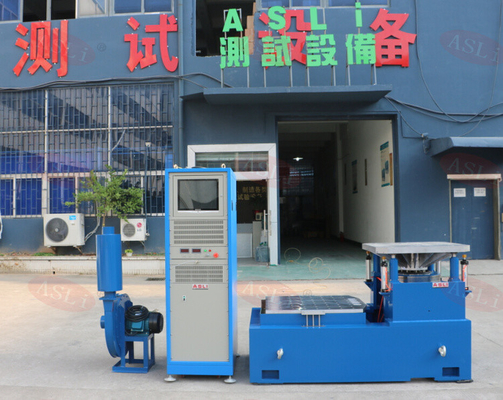

고주파 전기 역학 쉐이커 시스템주로 제품 진동 및 충격 환경 테스트, 환경 스트레스 스크린 테스트, 신뢰성 테스트에 사용됩니다.전자기 진동 검사기 배터리 관련 시험 설계 표준에 완전히 따라, 배터리의 진동 테스트의 특정 조건 하에서의 시뮬레이션, 배터리 또는 배터리 팩은 정해진 주파수에 따라 진동 테이블에 고정됩니다.가속 및 이동 모드 배터리 샘플을 따라 세 상호 수직 방향의 진동 측정 배터리는 누출되지 않아야합니다, 용기를 잃지 않고, 깨지지 않고, 화재와 폭발이 없습니다. 적용 범위의 진동 테스트는 회로 보드, 배터리, 비행기, 선박, 로켓, 미사일,자동차 및 가전제품 및 기타 산업제품.
자동차 부품에 대한 JIS-D1601-1995 표준 고 주파수 전기 역학 쉐이커 시스템에 대한 자세한 정보가 필요하면 저에게 연락하십시오.
