ISTA / ASTM 포장 강도 무결성 랜덤 진동 시험기 맞춤형
다음과 같은 목적의 포장 시험을 진행하고 계십니까?…
최종 용도에 대한 적합성 검증
현재 포장의 문제점 해결 지원
포장 비용 절감 가능성 확인
포장 옵션을 비교할 수 있는 기술적 수단 제공
사양, 규정 또는 계약 요구 사항의 충족 여부 확인 및 검증
품질 보증을 위한 표준 데이터 제공
제조물 책임, 특허 또는 제품 클레임에 대한 증거 자료 제공
유통 및 고객 사용 중 포장의 성능 예측
진동 시험 시스템의 경우, 아래 내용을 준비하여 문의해 주시면 적합한 모델을 추천해 드리겠습니다.
시편 설명
시편 시험 질량
시편 크기
시험 프로파일(보유 시)
시험 최대 가속도
X, Y, Z축 시험 또는 Z축 단독 시험 여부
표시된 모델 사양
| 시스템 사양 | |||
| 시스템 모델: | ES- 60 | ||
| 주파수 범위: | 3~2800 | ||
| 정격 가진력 | 정현파 N | 60000 | |
| 랜덤 N | 60000 | ||
| 충격 N | 120000 | ||
| 최대 가속도 | 정현파 (m/s2) | 1000 | |
| 랜덤 (m/s2 rms) | 1000 | ||
| 충격(m/s2) | 2000 | ||
| 최대 속도 | 정현파 (m/s2) | 1.8 | |
| 충격(m/s2) | 1.8 | ||
| 최대 변위 | 최대 이동 거리 mm (p-p) |
51 | |
| 가동 코일 | 50kgs | ||
| 가동 코일 치수 | 직경 450mm | ||
| 최대 하중: | 750kgs | ||
기타 선택 가능한 진동 시험기 모델
| 모델 |
정격 정현파 가진력 (N) |
정격 랜덤 가진력 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s2) | 정격 속도(m/s) |
정격 변위 (p-p)mm |
최대 적재 하중 (Kg) | 가동 코일(Kg) |
치수 가동 코일(mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
랜덤 시험 진동 예시
특징:
1. 잘 설계된 가동 코일 프레임 구조로 높은 수준의 축 공진 주파수 실현.
2. 이중 자기 회로 설계로 누설 자속이 적고 구조가 컴팩트하며 합리적임.
3. 로커 로드 롤러 베어링의 직진성과 수입 복합체 고강성 가이드로 뛰어난 편심 하중 지지력 확보.
4. 전용 방진 트러니언 베이스를 적용하여 설치 및 이동 편의성 향상.
5. 첨단 기술이 적용된 구동 시스템으로 가동부의 높은 신뢰성 보장.
6. 새로운 덕트 설계로 냉각 효과 강화.
7. 에어백의 정적 및 동적 강성을 최적화하여 진동대 적재 용량을 높이고 저주파 성능 향상.수평 진동대 기술 파라미터 (X, Y축 시험)
수직 진동대 기술 파라미터 (Z축 시험):

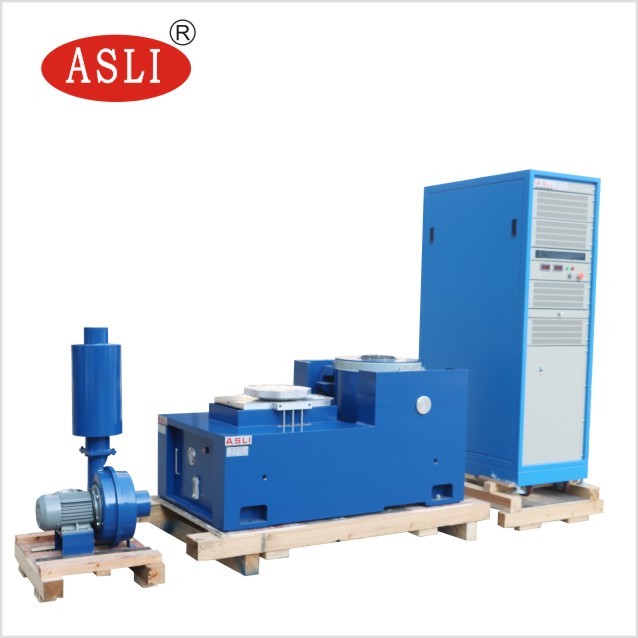

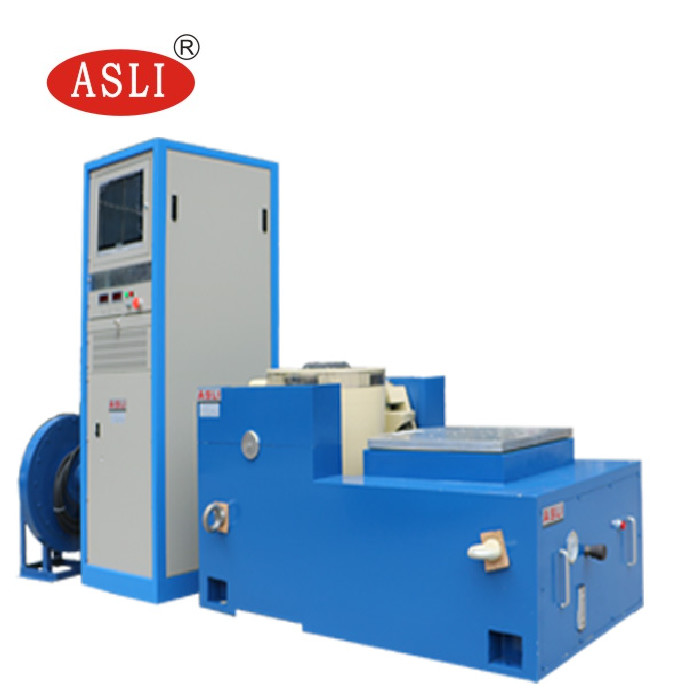

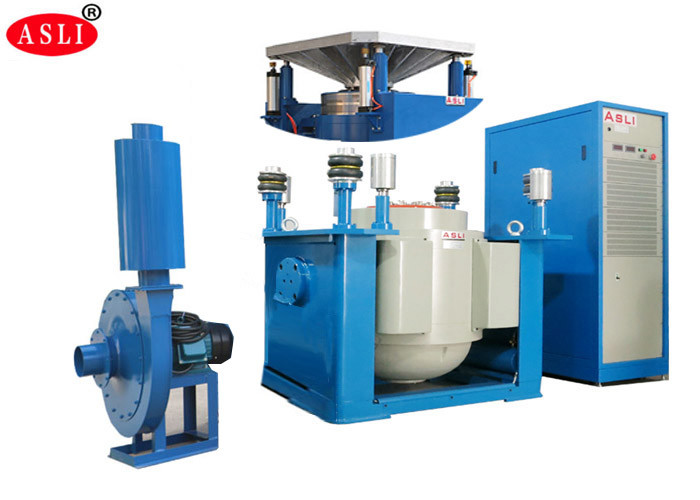

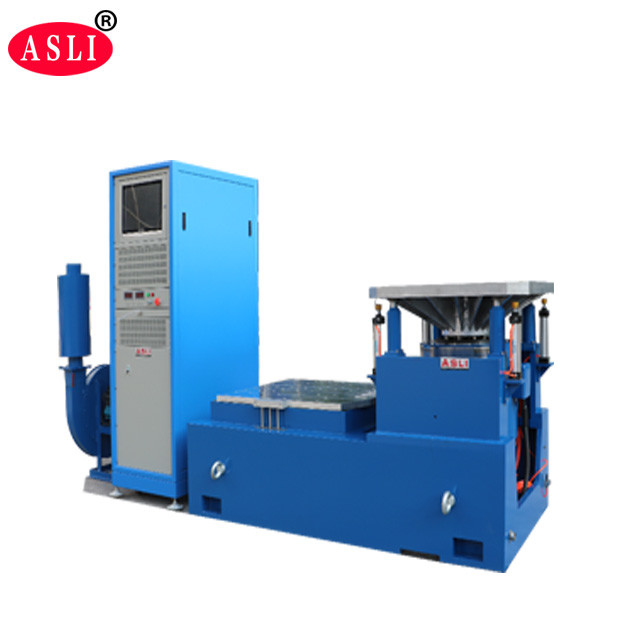

참고용 사진:
고객 ASLi사 방문:
