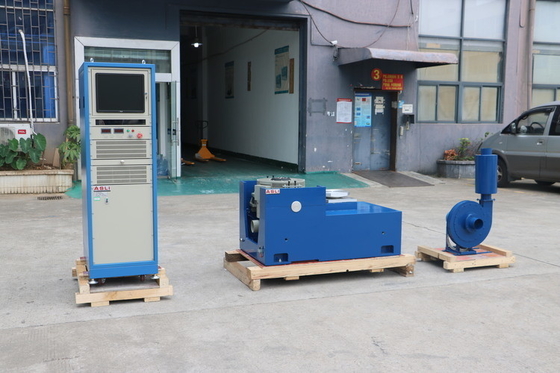

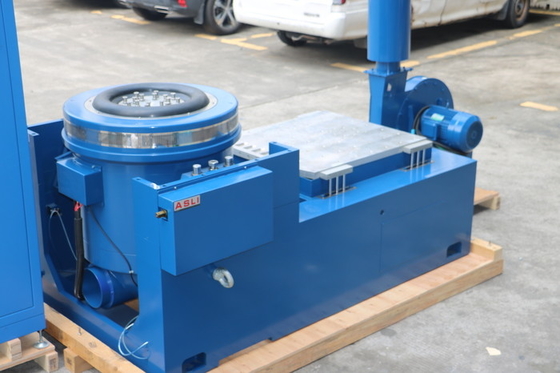

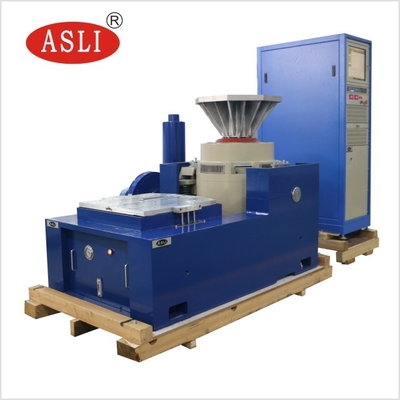

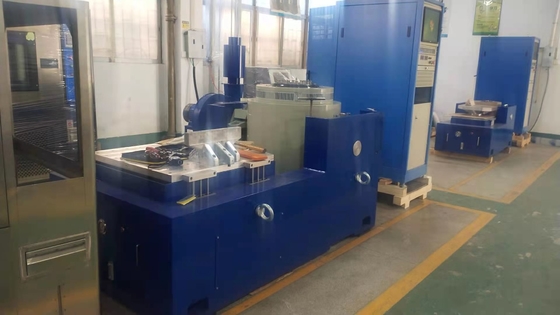

1000 킬로그램.수직인 Ｆ와 자동차 부속물을 위한 장비를 시험하는 수평진동 표
Product Details
| 싸인 힘: | 6000N | 속도: | 1.8m/s |
|---|---|---|---|
| 이동: | 25mm | 빈도: | 3~3500HZ |
| 로딩: | 180KG | 가속: | 100g |
| 아마추어: | 450 밀리미터 | 테이블 사이즈: | 500x500mm |
| 강조하다 |
1000 킬로그램.장비를 시험하는 Ｆ 진동 테이블,장비를 시험하는 전기 역동학적 진동 테이블,1.8m/s 진동 시험 장비 |
||
Product Description
의1000kg.f 수직 및 수평 진동 테이블 테스트 장비무작위, 시노스 및 충격 테스트를 위해 설계된 전기 역학적 진동 흔들기 시스템입니다. 방위, 항공, 항공우주, 통신, 전자, 자동차,그리고 가전 산업.
이 장비는 오류를 조기에 감지하고 실제 작업 조건을 시뮬레이션하고 구조 강도 테스트를 위해 설계되었습니다.그 광범위한 응용 범위와 신뢰할 수있는 테스트 결과는 품질 보장 및 제품 검증을위한 필수 도구가됩니다..
이 시스템은 시노파, FM, 스웨이, 프로그래밍, 주파수 곱셈, 로그리듬, 최대 가속, 진폭 변조 및 시간 제어 기능을 지원합니다.그것은 간단한 고정 가속과 고정 진폭 모드로 완전한 컴퓨터 제어를 제공합니다각 유닛은 3 개월 동안 지속적인 고장 없는 작동을 통해 안정적인 성능과 신뢰할 수있는 품질을 보장합니다.
| 항목 | 설명 |
|---|---|
| 시노 힘 | 10000N |
| 충격 힘 | 20000KN |
| 주파수 범위 | 5~3000 Hz |
| 이동 | 51mm |
| 최대 속도 | 1.8m/s |
| 최대 가속 | 981 m/s2 (부하 없이) |
| 장갑 직경 | 200mm |
| 허용된 로드 토크 | > 300N•m |
| 효과적 인 장갑 질량 | 6kg |
| 최대 용량 | 100kg |
| 자기 누출 | ≤ 1mT |
| 축 진동 격리 주파수 | 3 Hz |
| 부하 부착장 | 16개의 스테인리스 스틸 M8 삽입장 |
| 차원 (L × W × H) | 850 × 665 × 760mm |
| 대략 무게 | 990kg |
다음 표는 실험실 테스트에 적합한 자동차 배터리 EN50604 / IEC62133 / UN38.3 진동 테스트 벤치에 대한 사용 가능한 모델을 설명합니다.
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 코일 (Kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 잘 설계된 동적 원형 골격, 더 높은 단계의 축적 공명 주파수
- 두 개의 자기 회로 디자인은 낮은 자기 흐름 누출, 컴팩트 구조 및 합리적인 레이아웃을 보장합니다.
- 로커 막대기 롤러 베어링, 직선 및 수입 지향 복합체 경직 지향
- 호르몬 사용에 전념한 트리니온 격리 기반, 편리한 모바일 설치를 제공합니다.
- 움직이는 시스템의 첨단 기술은 동적 원의 높은 신뢰성을 보장합니다.
- 새로운 유관 설계는 냉각 효과를 향상시킵니다.
- 작은 풍선의 정적 경직과 동적 경직은 진동 테이블의 운반 능력을 높이고 낮은 주파수 성능을 향상시킵니다.
