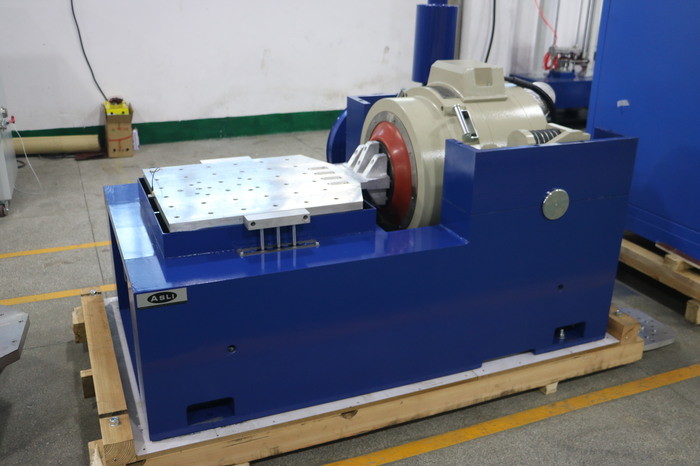

건전지 팩 신뢰성 시험을 위한 싸인 임의적 전기 역동학적 진동 교반기
Product Details
| 사인 힘: | 30000N | 속도: | 1.8m/s |
|---|---|---|---|
| 진동 방향: | 수직 수평 | 애플리케이션: | 배터리 팩 |
| 빈도: | 3 ~ 2500Hz | 힘: | 380V 3 단계 |
| 배수량: | 75mm | 기능: | 사인 무작위 |
| 강조하다 |
3개 단계 전기 역동학적 진동 교반기,CE는 전기 역동학적 진동 교반기를 증명했습니다,30000N 고주파 진동 교반기 |
||
Product Description
우리는 전자 공학 고주파 진동 쉐이커 제품 시리즈의 제조자입니다. 우리의 시스템은 이중 자기 회로 구조를 포함하여 첨단 현대 기술을 채택,자체 생성된 골격 동작 원이 기술들은 X, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y,Z 3축 시누소이드 진동 시험 및 광대역 무작위 진동 시험, 그리고 고전적인 펄스 테스트 (반 시노스, 트라페소이드, 자그빨 파동) 및 충격 반응 스펙트럼 테스트.
이 제품은 국방, 무기, 항공, 항공우주, 통신, 전자, 전기 기기 및 가전 분야에서 널리 사용됩니다.
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 코일 (Kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3~2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3~2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3~2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 잘 설계된 동적 원 골격, 더 높은 단계 축적 공명 주파수.
- 두 개의 자기 회로, 낮은 자기 흐름 누출, 콤팩트하고 합리적인 구조.
- 로커 막대기 롤러 베어링 직선 및 수입 지향 복합체 경직성 지향, 특기적 부하 용량
- 편리한 모바일 설치와 함께 호르몬 사용을 위한 Trunnion 격리 기반.
- 첨단 기술로 움직이는 시스템으로 동적 원의 높은 신뢰성을 보장합니다.
- 냉각 효과를 높이기 위한 새로운 도트 디자인
- 작은 풍선의 고정적인 딱딱함과 역학적 딱딱함, 진동 테이블 용량을 높이고 낮은 주파수 성능을 향상시킵니다.
- 가등급 힘: 시노스 힘 3000N; 무작위 힘 3000N; 충격 힘 6000N
- 주파수 범위: 3Hz에서 3500Hz; 고정 주파수, 앞뒤로 스파이, 시노스, 무작위, 충격.
- 스파이프 주파수 모드: 선형, 로가리듬, 앞뒤로 스파이프, 고정 주파수
- 스웨이프레크벤시 타임: 1에서 32767
- 스파이프 빈도 시간: 고정 빈도/일기 1~3600분; 스파이프 빈도 곡선을 표시할 수 있다.
- 최대 가속: 1000m/s2 (부하 없이)
- 최대 속도 1.6m/s
- 최대 이동량: 25mm p-p (부하 없이), 두 배로 높다.
- 충격 이동: 25mm.
- 이동 코일의 무게: 3.5kg
- 진동 방향: 수직
- 진동파: 시노스, 무작위, 충격
- 이동 코일 지름: Φ150 mm.
- 진동 시스템 차원: W750 × H599 × D680 mm.
- 진동 시스템 무게: 490 kg.
- 이중 자기 회로 구조는 높은 자기장 강도를 보장하고 플럭스 누출을 감소시킵니다. 특수 디가우싱 구조는 플럭스 누출을 1mT 이하로 줄일 수 있습니다.
- U형 스프링, 롤러 및 선형 베어링은 기울기 부하에 강한 저항을 제공합니다.
- 공기 스프링은 진동 격리용으로 사용되며, 진동 시스템은 특별한 기초가 필요하지 않고 무거운 부하에서도 안정적으로 작동합니다.
- 전기 네트워크 보호 장치는 과열, 과부하, 과전류, 과전압 및 진동 검사기의 과 이동에 대한 보호 장치가 제공됩니다. 전기 네트워크 보호 장치는 과전압,저전압드라이브 전력 보호에는 전류 제한, 소프트 시작, 과 온도, 단류 및 모듈 오류 보호가 포함됩니다.
- 시노스, 무작위, 그리고 충격 환경 테스트를 완료할 수 있습니다.
- 이 시스템은 전압 변동에 대한 최소한의 요구 사항을 가지고 있습니다. ≤ ± 10%가 허용됩니다.
- 이 시스템은 지식 저항에 대한 최소한의 요구 사항을 가지고 있습니다. ≤4Ω입니다.
- 높은 신뢰성, 특히 장기 운행에 적합합니다.
- 작은 로딩 벤치 내에서 더 높은 가속과 작업 빈도를 실현하여 전체 기계 벤치의 로딩 용량과 성능을 향상시킵니다.
- 수평 벤치와 진동 벤치는 완벽한 구조와 편리한 설치 및 조정으로 통합된 유형입니다.
- 정적 압력 트랙, V 모양, 기울기 저항성 및 편향 부하 저항성. 내장 오일 펌프, 좋은 구조, 쉬운 조작.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5~1000 51500 5~2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5~1000 5~1400 5~2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5~1000 51500 5~2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 | 5~1000 5~1200 5~2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5~800원 5~1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800×800×40 800×800×45 | 5~1000 51500 5~2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5~1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5~800원 51100 5~1400 | 126 168 210 |
VT 수직 확장 벤치 및 지정 클램프는 고객이 완벽한 구조에 따라 최고의 성능을 확보하도록 정확하게 계산하고 세밀하게 설계되었습니다.고품질의 재료, 그리고 제작력.
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (둥근 벤치) | 220 | 350 | Φ1200 |
배터리 팩 신뢰성 테스트를 위한 시노 Random Electrodynamic 진동 쉐이커에 대한 문의 사항이라면, 저희에게 문의하시기 바랍니다.
