고주파 전기역학의 교반기 진동 시험기 가격을 냉각시키는 공기
Product Details
| 사인력: | 10000N | 속도: | 1.8m/초 |
|---|---|---|---|
| 배수량: | 51mm | 빈도: | 3~3000hz |
| 로드 중: | 270 킬로그램 | 가속: | 100G |
| 냉각 방식: | 공기 냉각 | ||
| 강조하다 |
전기역학의 교반기를 냉각시키는 공기,전기역학의 교반기 10KN,1.8m/s 진동 시험기 |
||
Product Description
전체 사양 다운로드: 진동 시험 장비 ES-10 (PDF)

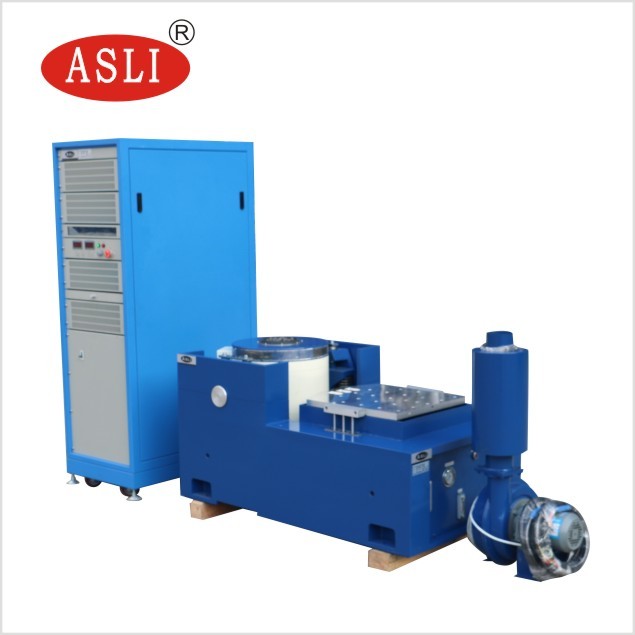

공랭식 고주파 전자 동적 셰이커는 X, Y, Z 축에서 엄격한 정현파, 랜덤 및 충격 시험을 위해 설계된 정밀 진동 시험 장비입니다. 이 장비는 이중 자기 회로 구조, 자체 생성 골격 작용 원, 공기 지원, 선형 가이드 롤러 베어링 및 트러니언 절연과 같은 고급 기술을 통합합니다. 이 시스템은 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품 및 가전 제품 산업에서 널리 사용됩니다.
- 정격 힘: 정현파 힘 10,000N; 랜덤 힘 10,000N; 충격 힘 20,000N
- 주파수 범위: 3Hz ~ 3,000Hz — 고정 주파수, 왕복 스윕, 정현파, 랜덤 및 충격 모드 지원
- 주파수 스윕 모드: 선형, 로그, 왕복 스윕, 고정 주파수
- 주파수 스윕 횟수: 1 ~ 32,767
- 주파수 스윕 시간: 고정 주파수 / 단일 1~3,600분; 주파수 스윕 곡선 표시 가능
- 최대 가속도: 1,000m/s² (무부하)
- 최대 속도: 1.8m/s
- 최대 변위: 51mm p-p (무부하), 더블 피크
- 충격 변위: 51mm
- 코일 무게: 14kg
- 진동 파형: 정현파, 랜덤, 충격
- 코일 직경: φ240mm
- 진동 시스템 치수: W1060 × H750 × D845mm
- 진동 시스템 무게: 960kg
- 포함 액세서리: 600mm × 600mm 수직 익스팬더 및 600mm × 600mm 슬립 테이블
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (kg) | 코일 (kg) | 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- 진동 발생기 — 1 세트
- 진동 제어기 — 1 세트
- 통신 연결 챔버 — 1 세트
- DA-10 파워 앰프 — 1 세트
- 여기 전원 — 1 개
- 드라이버 소프트웨어 — 1 세트
- 냉각 시스템 — 1 세트
- 산업용 컴퓨터 — 1 세트
- 컬러 프린터 — 1 세트 (선택 사항)
- 가속도 센서 (출력 라인 포함) — 1 개
- 진동 고정구 — 1 세트 (선택 사항; 시험 샘플에 따라 구성)
진동 제어기는 국제 고급 분산 시스템 아키텍처를 채택한 최신 세대 설계를 특징으로 합니다. 핵심은 TI의 최신 TMS320 시리즈 32비트 부동 소수점 고속 프로세서입니다. 시험 보고서는 Word 형식으로 자동 생성됩니다. 시험 중 또는 시험 후 보고서를 편집한 다음 자동으로 또는 수동으로 생성할 수 있습니다.
- 더 높은 단계의 축 공진 주파수를 갖춘 잘 설계된 동적 원형 골격.
- 이중 자기 회로 설계는 낮은 자기 누설, 컴팩트한 구조 및 합리적인 레이아웃을 보장합니다.
- 로커 로드 롤러 베어링은 직선 및 수입 지향 복합 본체 강성 방향으로 우수한 편심 하중 용량을 제공합니다.
- 호르몬 사용 전용 트러니언 절연 기초로 편리한 이동식 설치를 제공합니다.
- 첨단 기술 이동 시스템은 동적 원형의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링 소형 풍선의 정적 강성과 동적 강성은 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
공랭식 고주파 전자 동적 셰이커 진동 시험 장비 가격에 대한 의문이나 요구 사항이 있으시면 언제든지 문의해 주십시오.
