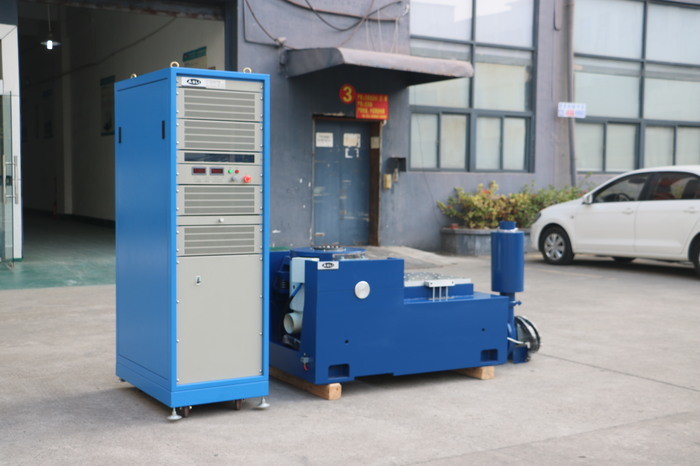

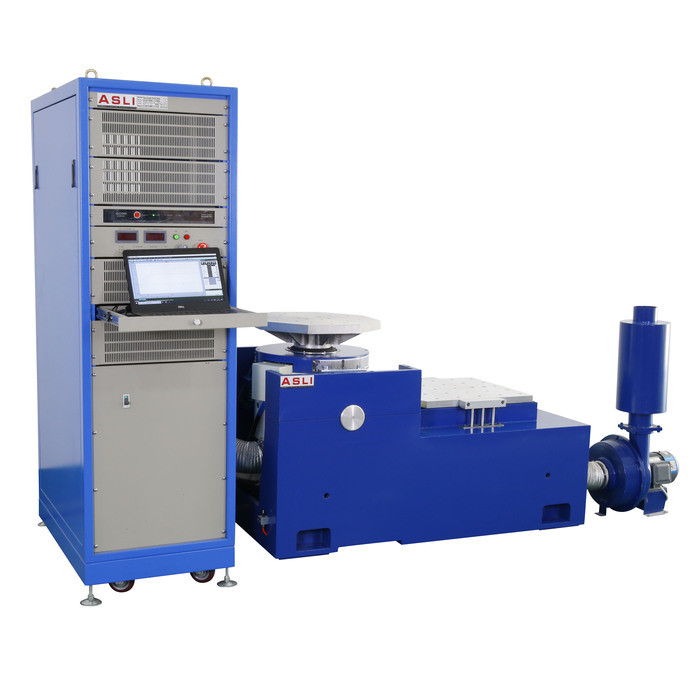

자동차 산업을 위한 3 축 전기 역동학적 고주파 진동 시험표
Product Details
| 사인력: | 10000N | 속도: | 1.8m/초 |
|---|---|---|---|
| 배수량: | 51mm | 빈도: | 3~3000hz |
| 로드 중: | 270 킬로그램 | 진동 방향: | 3축 |
| 전기자: | 240mm | ||
| 강조하다 |
자동차 산업 진동 시험표,3000HZ 진동 시험표,10KN 3 주축 진동 테이블 |
||
Product Description
고주파 진동 쉐이커는 이중 자석 회로 구조, 자체 생성된 스켈레톤 액션 서클,롤러 베어링 및 선형 안내X,Y,Z 3축 시누오이드 진동 테스트와 광대역 무작위 진동 테스트를 수행할 수 있습니다.그리고 고전적인 (half-sine) 펄스 및 쇼크 반응 스펙트럼 테스트도국방, 무기, 항공, 항공, 통신, 전자, 전기 기기 및 가정용 기기 산업에서 널리 사용됩니다.
- 가급적 힘:시노 힘 1만N, 무작위 힘 1만N, 충격 힘 1만N
- 주파수 범위:3Hz에서 3000Hz로 고정된 주파수, 앞뒤로 스윙, 시노스, 무작위, 충격
- 스웨이프-프레쿼리티 모드:선형, 로가리듬, 뒤돌아다니는, 고정 주파수
- 스웨이프-프레쿼리티 타임즈:1에서 32767
- 스웨이프-프레쿼리티 타임:Fixed frequency / single 1 톤 3600 mins; sweep-frequency curves can be displayed 고정 주파수 / 단일 1 톤 3600 mins; 스웨이프 - 주파수 곡선이 표시될 수 있다
- 최대 가속:1000m/s2 (무부하)
- 최대 속도:1.8m/s
- 최대 이동량:51mm p-p (무부하), 더블 피크
- 충격 이동:51mm
- 이동 코일의 무게:14kg
- 진동파:시노, 무작위, 충격
- 이동 코일의 지름:Φ240mm
- 진동 시스템 차원:W1060 × H750 × D845mm
- 진동 시스템 무게:960kg

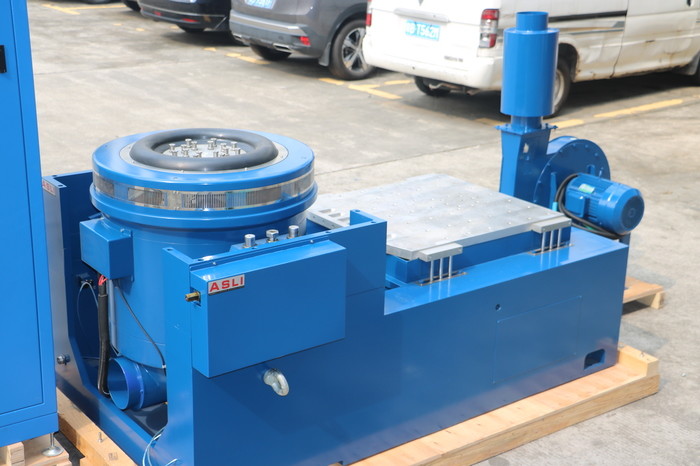

- 포함된 액세서리:600 mm × 600 mm 수직 확장기 및 600 mm × 600 mm 수평 슬립 테이블
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대. 로딩 (kg) | 이동 코일 (kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
진동 컨트롤러는 국제적인 고급 분산 시스템 아키텍처를 채택한 우리 회사의 최신 디자인입니다.그것의 핵심은 TI의 최신 TMS320 시리즈 32-비트 부동 소수점 고속 프로세서입니다.테스트 보고서는 워드 형식으로 자동으로 생성됩니다. 테스트 중 또는 후에 보고서는 편집되고 자동 또는 수동으로 생성 될 수 있습니다.
- 진동 생성기 튜브 1 세트
- 진동 컨트롤러 1 세트
- 커뮤니케이션 연결 챔버 1 세트
- DA-10 전력 증폭기 1 세트
- 엑시테이션 파워?? 1 pc
- 드라이버 소프트웨어 큐브 1 세트
- 냉각 시스템 펌프 1 세트
- 산업용 컴퓨터 1 세트
- 컬러 프린터 1 세트 (선택)
- 가속 센서 (출력 라인 포함) 1 pc
- 진동 고정 장치 1 세트 (테스트 샘플에 따라 선택)
- 잘 설계된 동적 원형 골격, 더 높은 단계의 축적 공명 주파수
- 이중 자기 회로 설계, 낮은 자기 흐름 누출, 컴팩트하고 합리적인 구조.
- 로커 막대기 롤러 베어링, 직선 및 수입 지향 복합체 경직성 지향, 특이한 부하 용량을 제공합니다.
- 편리한 모바일 설치와 함께 호르몬 사용을 위한 Trunnion 격리 기반.
- 첨단 기술로 움직이는 시스템은 동적 원의 높은 신뢰성을 보장합니다.
- 새로운 유관 설계는 냉각 효과를 향상시킵니다.
- 작은 풍선의 정적 경직과 동적 경직은 진동 테이블의 운반 능력을 높이고 낮은 주파수 성능을 향상시킵니다.
자동차 산업에 대한 3 축 전자 공학 고 주파수 진동 테스트 테이블에 대한 질문이나 요구 사항이 있으면 문의하십시오.
