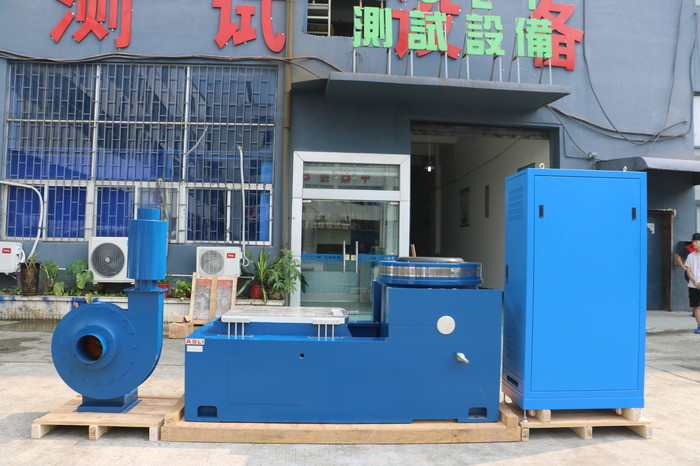

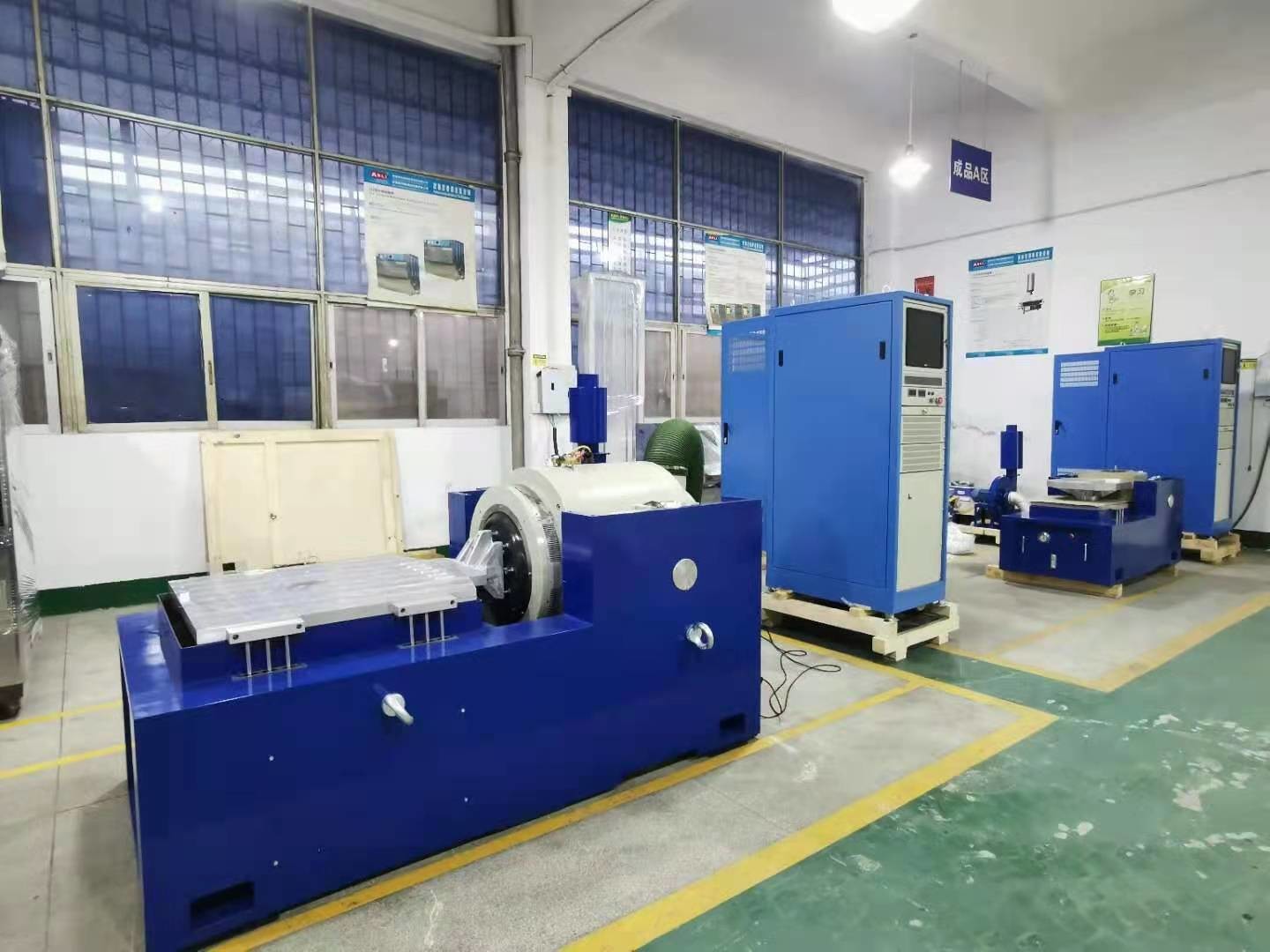

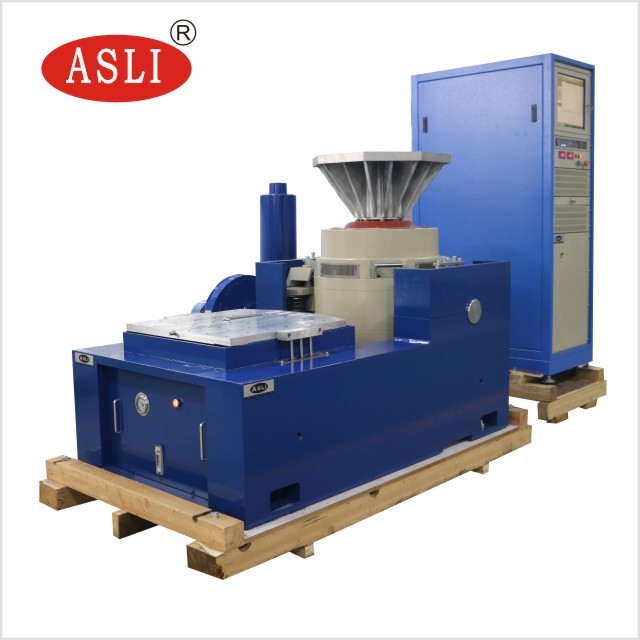

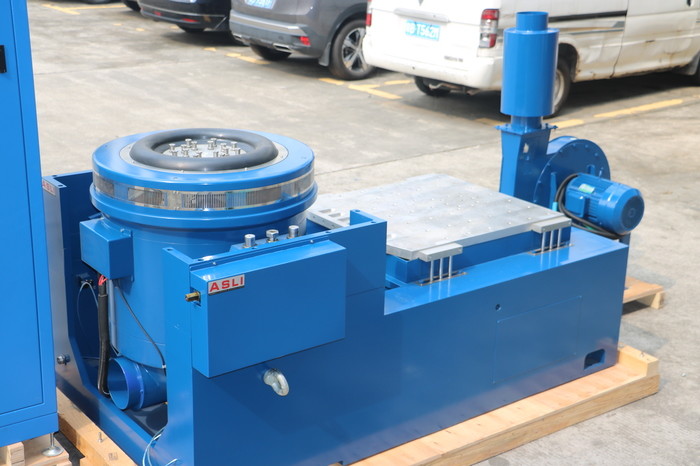

고주파 산업적 진동 테이블 시험 장비는 군표준 810F에 따릅니다
Product Details
| 사인 힘: | 20000N | 속도: | 1.8m/s |
|---|---|---|---|
| 진동 방향: | 수직 및 수평 | 가속: | 100g |
| 빈도: | 3 ~ 3000Hz | 테스트 표준: | 군표준 810F |
| 배수량: | 51mm | 애플리케이션: | 자동차 부품 |
| 강조하다 |
산업적 진동 테이블 시험 장비,진동 테이블 시험 장비 3000 hz,1.8m/s 진동 테이블 |
||
Product Description
당사는 전자기 고주파 진동 시험기 / 고주파 진동 피로 시험기 시리즈 제품의 제조업체입니다. 당사의 장비는 이중 자기 회로 구조, 자체 생성 골격 작용 서클, 공기 지원, 롤러 베어링 및 선형 가이드, 트러니언 절연을 포함한 고급 현대 기술을 채택합니다. 이러한 시스템은 X, Y, Z 3축 정현파 진동 시험 및 광대역 랜덤 진동 시험, 고전적인 펄스 시험(반 사인파, 사다리꼴파, 톱니파) 및 충격 응답 스펙트럼 시험을 수행할 수 있습니다.
이 제품들은 국방, 무기, 항공, 우주 항공, 통신, 전자, 전기 제품 및 가전 제품 산업에서 널리 사용됩니다.
- 잘 설계된 동적 서클 골격으로 더 높은 단계 축 공진 주파수를 가집니다.
- 낮은 자기 누설, 컴팩트하고 합리적인 구조의 이중 자기 회로 설계.
- 로커 로드 롤러 베어링은 직선 및 수입 지향 복합 본체 강성 방향을 가지며 우수한 편심 하중 용량을 제공합니다.
- 호르몬 사용 전용 트러니언 절연 기초로 편리한 이동식 설치가 가능합니다.
- 첨단 기술 이동 시스템은 동적 서클의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링 소형 풍선의 정적 강성과 동적 강성은 진동 테이블 용량을 높이고 저주파 성능을 향상시킵니다.
| 모델 | 정격 사인파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 작은 로딩 벤치 내에서 더 높은 가속도와 작동 주파수를 실현하여 전체 기계 벤치의 하중 용량과 성능을 향상시킵니다.
- 수평 벤치와 진동 벤치는 완벽한 구조의 일체형으로 설치 및 조정이 편리합니다.
- 정압 트랙, V자형으로 경사 저항 및 편하중 저항 능력을 가집니다.
- 내장형 오일 펌프로 구조가 좋고 작동이 쉽습니다.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 이동 부품 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
VT 수직 확장 벤치와 지정된 클램프는 정밀하게 계산되고 정교하게 설계되어 고객이 완벽한 구조, 고품질 재료 및 솜씨를 기반으로 최상의 성능을 얻을 수 있도록 합니다.
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (원형 벤치) | 220 | 350 | φ1200 |
MIL-STD 810F를 준수하는 고주파 산업용 진동 테이블 시험 장비에 대한 문의 사항이 있으시면 언제든지 저희에게 연락하십시오.
