고주파 진동 시험 시스템은 주로 제품의 진동 및 충격 환경 시험, 환경 스트레스 스크리닝 시험, 신뢰성 시험에 사용됩니다. 전자기 진동 시험기는 배터리 관련 시험 표준에 따라 설계되었으며, 특정 조건에서 배터리의 진동 시험을 시뮬레이션합니다. 배터리 또는 배터리 팩을 진동 테이블에 고정하고, 규정된 주파수, 가속도 및 변위 모드에 따라 배터리 샘플을 세 개의 서로 수직인 방향으로 진동시킵니다. 시험 대상 배터리는 누출, 심장 손상, 파손, 화재 및 폭발이 없어야 합니다. 진동 시험의 적용 범위는 회로 기판, 배터리, 비행기, 선박, 로켓, 미사일, 자동차 및 가전 제품 등 광범위한 산업 제품에 걸쳐 있습니다.
주요 특징
* 공랭식 전자기 쉐이커
* 진동 컨트롤러와 전력 증폭기가 일체형 캐비닛으로 구성됨
* 2400 뉴턴의 피크 사인 추력 달성.
* X, Y, Z 3축 시험
제어 기능
* 고정 주파수 정현파 진동
* 스윕 진동 * 랜덤 진동
* 클래식 충격
일반적인 시스템 응용 분야
* 환경 시험
* 스트레스 스크린 시험
* 진동 시험
| 전자기 진동 쉐이커 매개변수: | ||||
| 최대 사인 여기력 | 5000Kg.f 피크 | |||
| 최대 랜덤 진동력 | 5000Kg.f r.ms | |||
| 최대 충격 진동력 | 10000Kg.f 피크 | |||
| 주파수 범위 | DC~4000 Hz | |||
| 최대 변위 | 75mm p-p(피크 투 피크 값) | |||
| 최대 속도 | 1.8m/s | |||
| 최대 가속도 | 100G(980 m/s2) | |||
| 최초 공진 주파수 | 3500Hz | |||
| 최대 부하 | 750kg | |||
| 가동 코일 직경(작업대 직경) | 450mm 직경 | |||
| 가동 코일의 품질 | 50kg | |||
| 최대 부하 | 750Kg | |||
| 나사산 | 13 x M8 | |||
| 자속 누설 | <10가우스 | |||
| 치수 | 800mm x 800mm x 800mm(수직 기계) | |||
| 무게 | 약 1500Kg | |||
| 서보 시스템 | ||||
| 기능 | 온도, 기압, 변위, 과전압, 과전류, 입력 저전압, 외부 고장, 제어 전원 공급 장치, 논리, 부족 입력. | |||
| 디지털 진동 컨트롤러 | ||||
| 하드웨어 구성 | 2 채널 입력, 1 채널 입력 | |||
| 제어 컴퓨터 | 원래 컴퓨터, 액정 디스플레이(키보드/광 마우스 포함) | |||
| 소프트웨어 | 중국어/영어 작동, 시간 도메인 및 주파수 도메인 분석, 신호 소스, 사인 스윕 주파수 분석 등. WORD는 자동으로 시험 보고서를 생성하고, 신호 및 데이터 표시, 저장, 시험 매개변수 설정 및 기능 분석을 수행할 수 있습니다. | |||
| 운영 체제 | Windows 2000/ XP | |||
| 가속도 센서 B&W |
주파수 도메인: 1—2000Hz 감도: 50mv/g 온도 범위: -24 - 250℃ |
|||
| 전기적 요구 사항 | ||||
| 전원 | 3상, 380V/50Hz | |||
사용자 혜택
* 사용자가 쉽게 설치할 수 있습니다.
* 사용자 인터페이스: 로컬 모드용 LCD 터치 스크린 및 원격 모드용 PC-Windows(이더넷을 통해);
* 로컬 모드: 사전 정의된 시험을 빠르게 시작할 수 있으며, 수십 개의 시험 사양을 저장할 수 있습니다.
* 원격 모드: 시험 정의 및 시험 사양을 mostar에 저장, 시험 제어, 시험 데이터 검토 및 문서화를 포함한 시스템의 모든 작업.

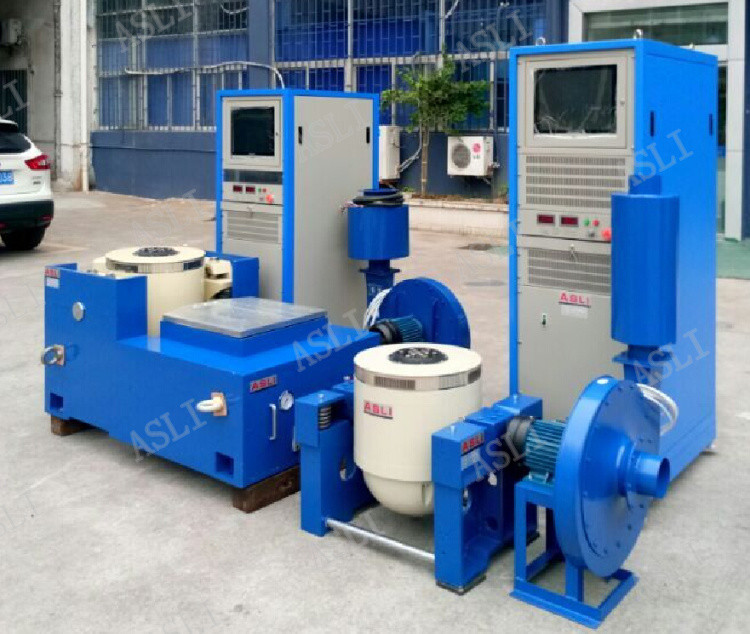

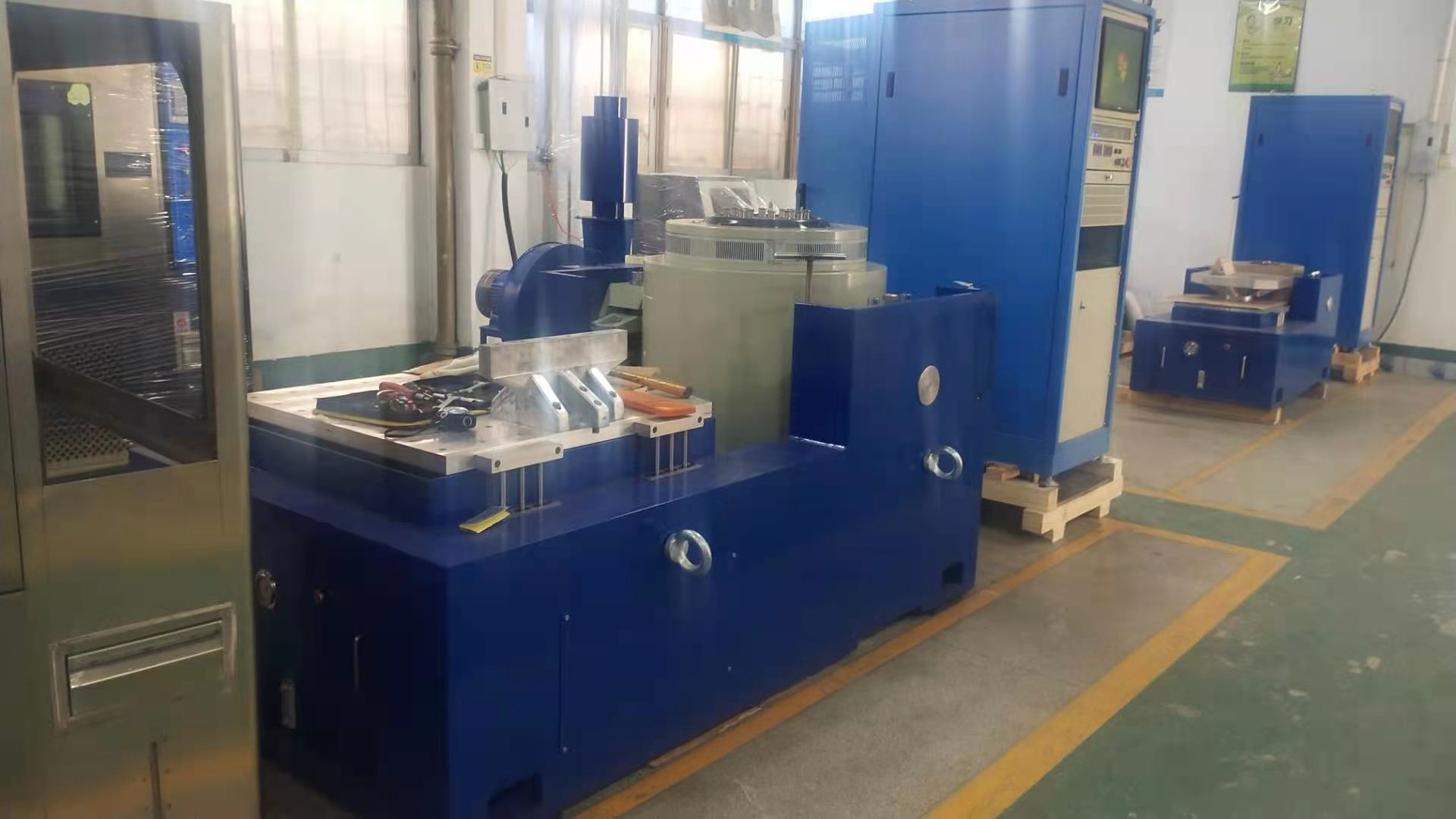

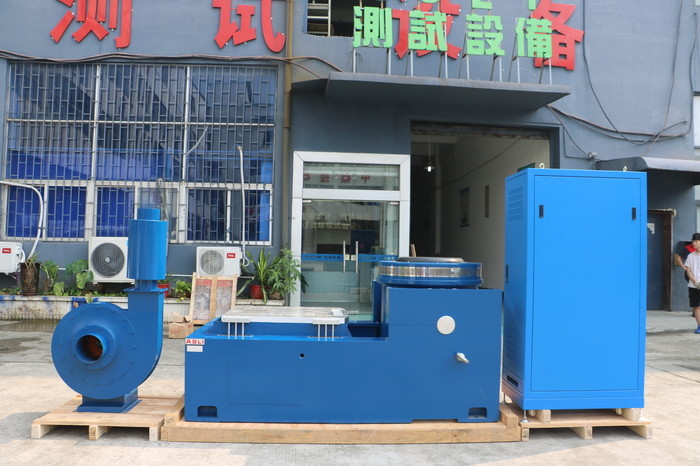

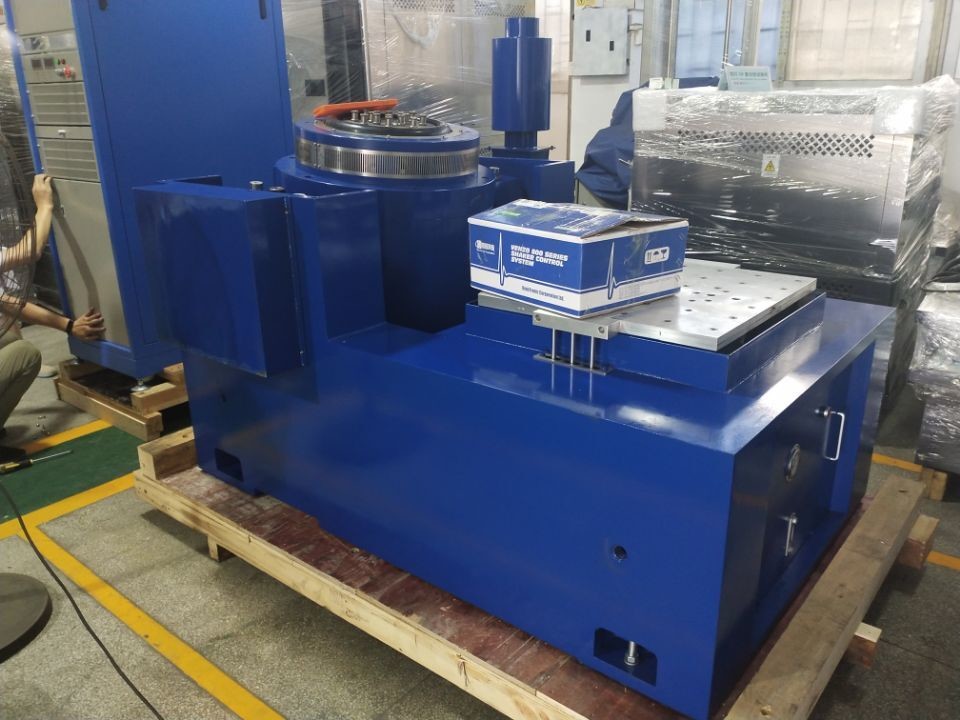

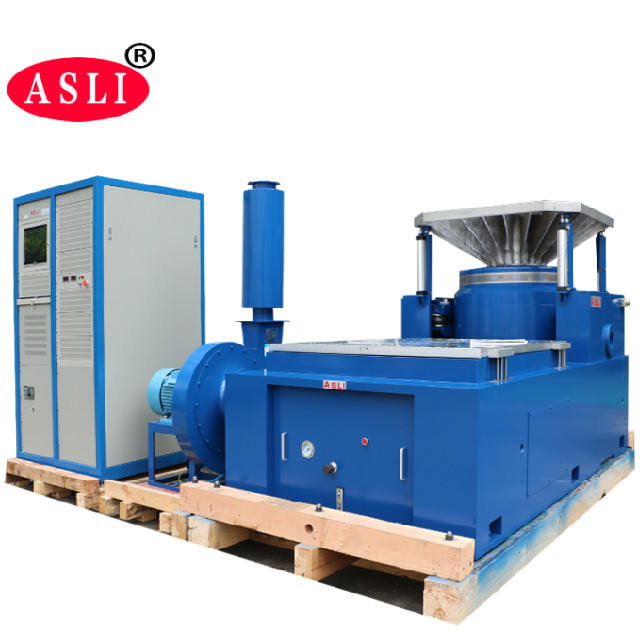

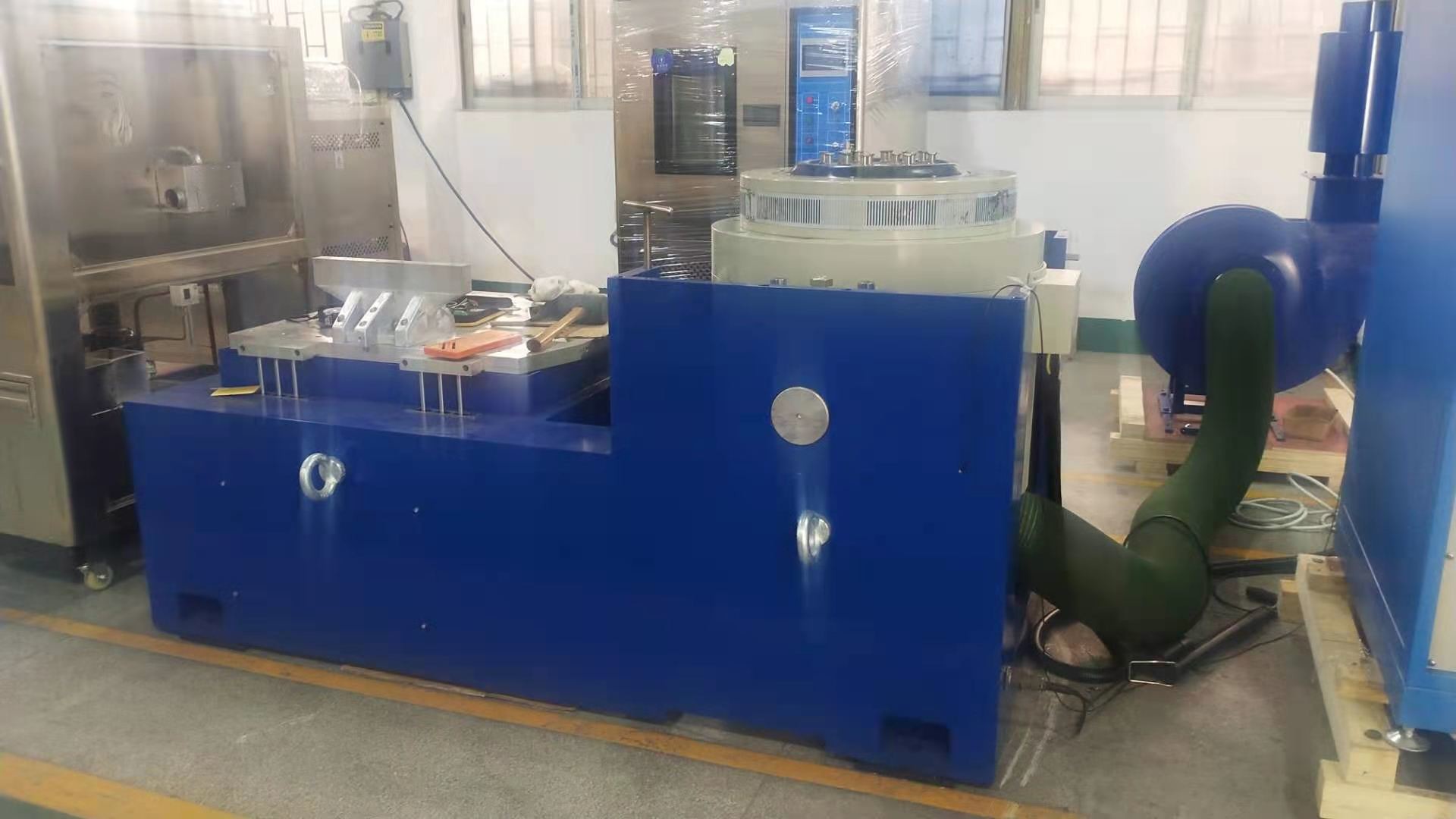

가속 진동 시험을 위한 3축 전자기 진동 시험기에 대한 자세한 정보가 필요하시면 주저하지 말고 문의해 주십시오.
