충격 및 진동 시험을 위한 고주파 전자기 진동 시험 시스템
vibration test equipment ES-20.pdf
진동 시험이 필요한 이유
진동은 기계 시스템 또는 구조물의 내구성과 신뢰성에 영향을 미쳐 손상, 비정상적인 정지 및 치명적인 고장과 같은 문제를 일으킬 수 있습니다. 진동 측정은 이러한 문제 발생을 방지하기 위한 중요한 대책입니다.
궁금한 점이 있으시면 언제든지 문의해 주세요.

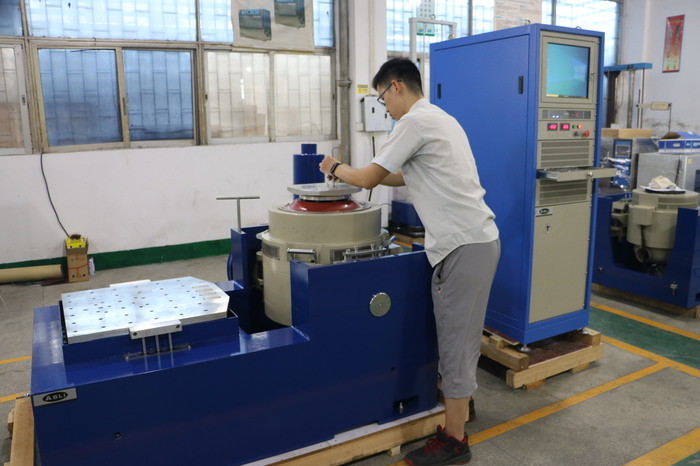

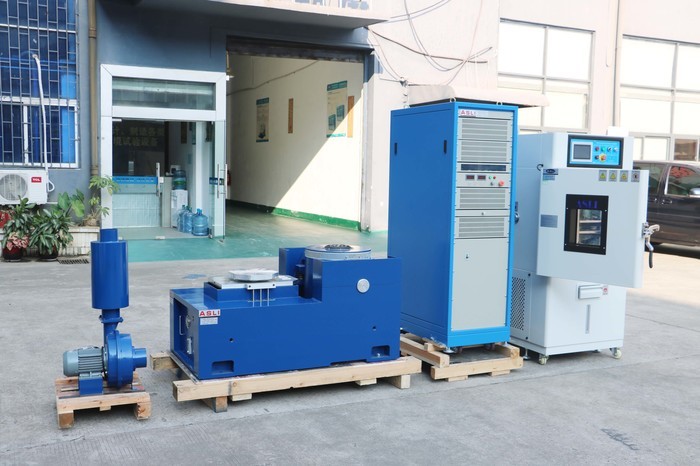

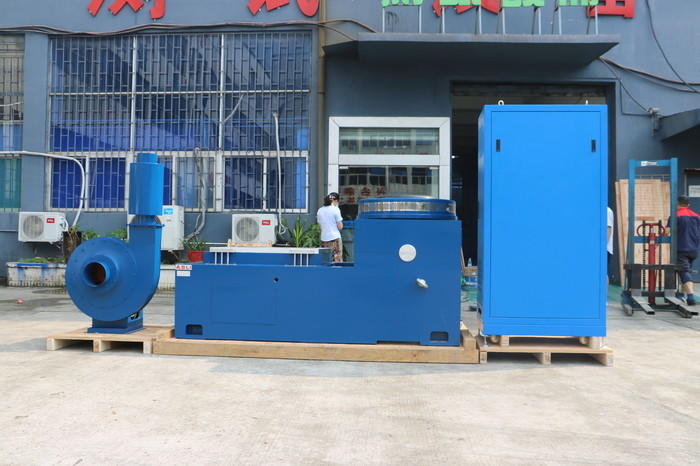

시험 시스템 구성

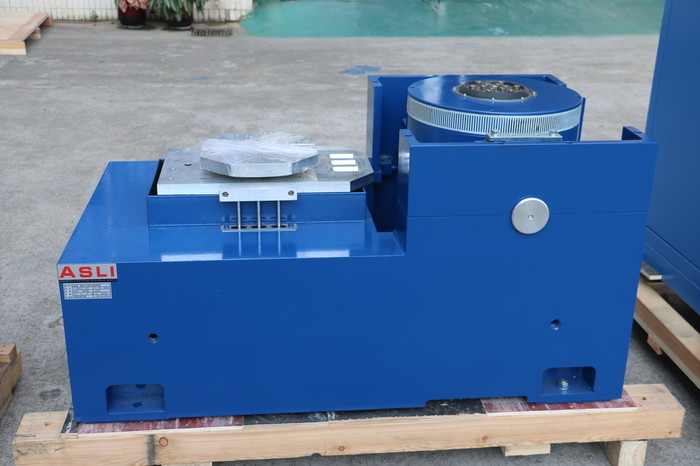

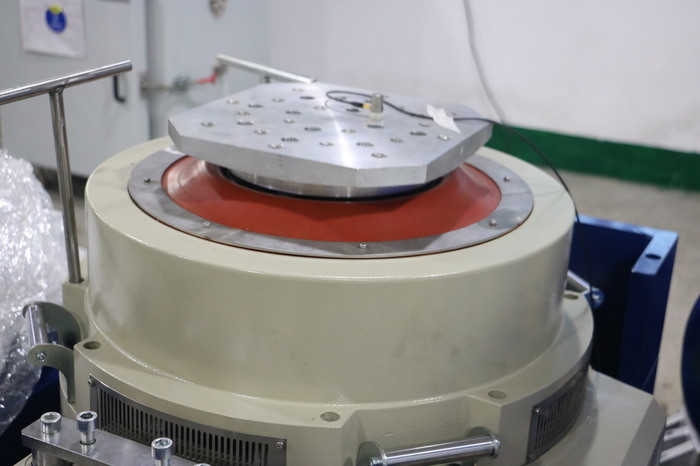

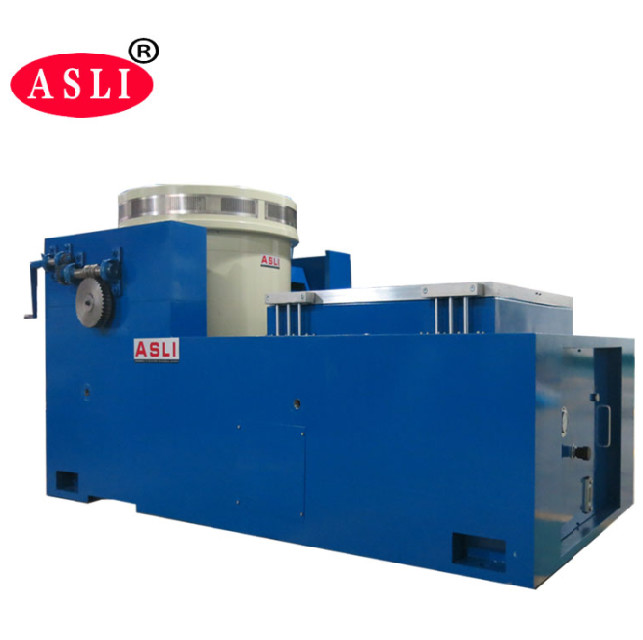

1. 일체형 수평 진동 발생기
2. 수직 확장 테이블
3. 소음기가 있는 냉각 팬
4. 디지털 스위칭 전력 증폭기
5. 다기능 진동 제어 측정 장비
MIL STD 810 G 514.6 진동 시험을 위한 4000kgf 힘 100G 충격 및 진동 시험 시스템사양
| 이름 | 실험실 테스트용 자동차 배터리 EN50604 IEC62133 UN38.3 진동 시험대 | ||||||||
| 모델 | 정격 정현파 힘(N) | 정격 랜덤 힘(N) | 주파수 범위(Hz) | 정격 가속도(m/s2) | 정격 속도(m/s) | 정격 변위(p-p)mm | 최대 적재량(Kg) | 가동 코일(Kg) | 가동 코일 치수(mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
충격 및 진동 시험을 위한 고주파 전자기 진동 시험 시스템에 대한 의문 사항이나 필요 사항이 있으시면 언제든지 문의해 주십시오.
