싸인 진동시험을 위한 2000 hz 고주파 진동 측정 시스템
Product Details
| 진동파: | 싸인 | 애플리케이션: | 패키지 |
|---|---|---|---|
| 가속: | 100g | 이동: | 50mm |
| 컨트롤러: | 벤조 | 슬립 테이블 크기: | 500*500mm |
| 진동 방향: | XYZ 주축 | 기능: | 임의, 충격, 싸인 |
| 빈도: | 2000Hz | ||
| 강조하다 |
정현파 진동 측정 시스템,180이지 킬로그램 진동 측정 시스템,500x500mm 싸인 진동시험 |
||
Product Description
본 2000Hz 고주파 진동 시험 시스템은 정밀한 사인 진동 시험을 위해 설계되었습니다. 이 전자기 진동 시험기는 배터리 관련 시험 표준을 완벽하게 준수하도록 설계되었으며, 제어된 매개변수 하에서 실제 진동 조건을 시뮬레이션합니다. 시험 중에는 배터리 또는 배터리 팩을 진동 테이블에 단단히 고정하고, 세 개의 상호 수직 축을 따라 규정된 주파수, 가속도 및 변위에 노출시킵니다. 배터리는 시험 내내 누출, 기능 손실, 구조적 손상, 화재 또는 폭발 위험 없이 온전하게 유지되어야 합니다.
| 모델 | 정격 사인 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 더 높은 스테이지 축 공진 주파수를 갖는 잘 설계된 동적 원형 골격.
- 이중 자기 회로 설계로 낮은 자기 누설, 컴팩트한 구조 및 합리적인 레이아웃 보장.
- 로커 로드 롤러 베어링은 직선 및 수입 지향 복합 본체 강성 방향으로 우수한 편심 하중 용량 제공.
- 호르몬 사용 전용 트런니언 절연 기초, 편리한 이동식 설치.
- 첨단 기술 이동식 시스템으로 동적 원형의 높은 신뢰성 보장.
- 새로운 덕트 설계로 냉각 효과 향상.
- 베어링 소형 풍선의 정적 강성 및 동적 강성으로 진동 테이블 베어링 용량 증가 및 저주파 성능 개선.

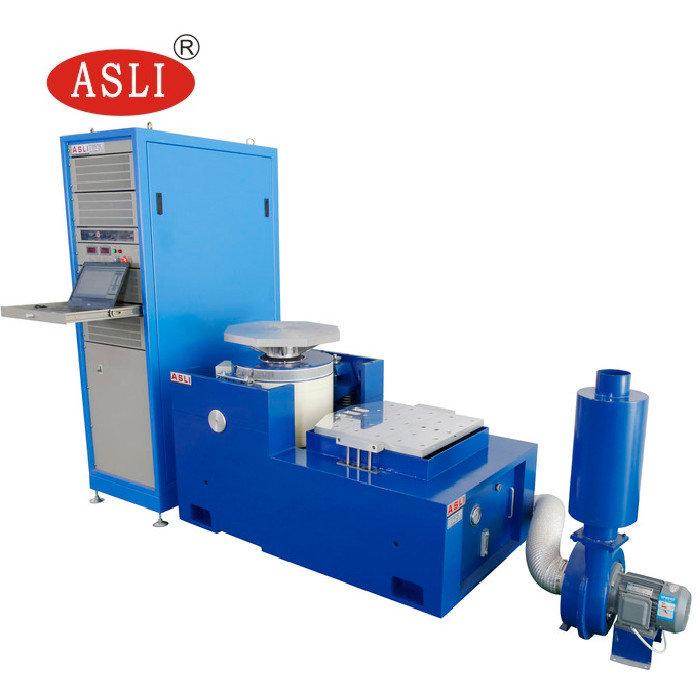

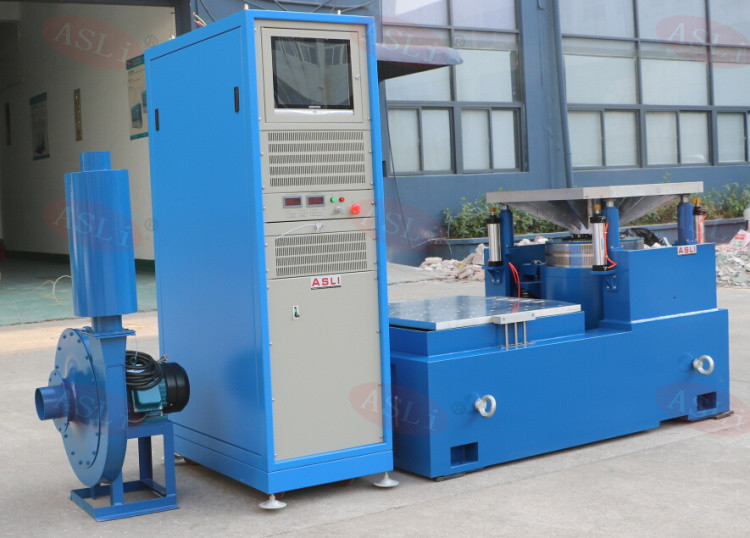

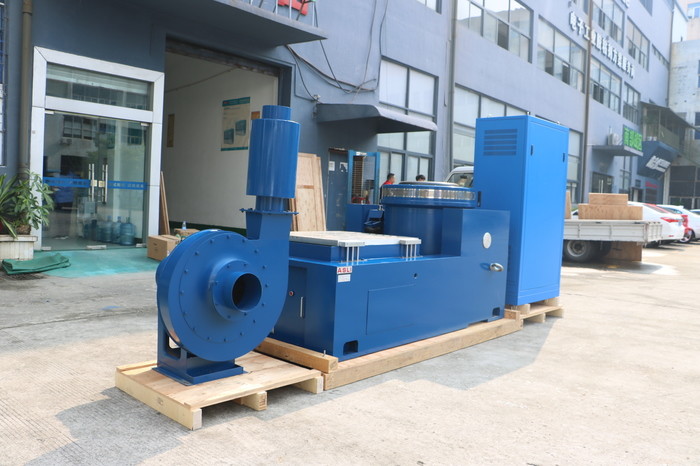

고주파 전자기 진동 시험기는 다음 구성 요소로 이루어져 있습니다:
- 진동 시험대
- 파워 앰프
- 냉각 팬

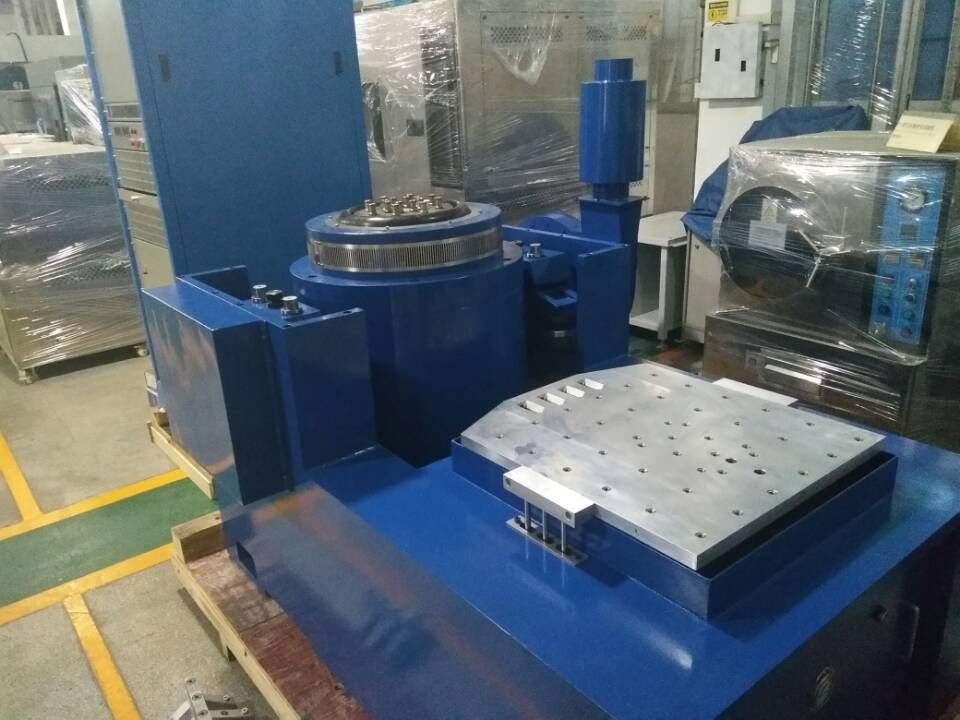

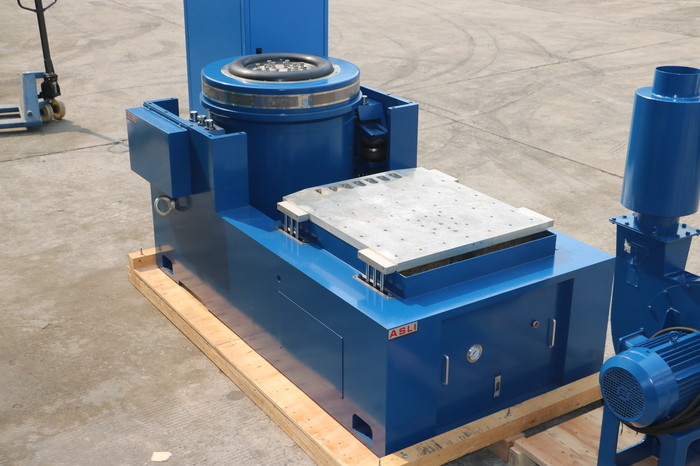

- 슬립 테이블
- 수직 확장기
- 작은 하중 벤치 내에서 더 높은 가속도 및 작동 주파수를 실현하여 전체 기계 벤치의 하중 용량 및 성능 향상.
- 수평 벤치와 진동 벤치는 일체형으로 완벽한 구조와 편리한 설치 및 조정.
- 정압 트랙, V자형으로 경사 저항 및 편하중 저항 용량.
- 내장형 오일 펌프, 우수한 구조 및 쉬운 작동.
VT 수직 확장 벤치와 지정된 클램프는 정밀하게 계산되고 정교하게 설계되어 고객이 완벽한 사양에 따라 최상의 성능을 얻을 수 있도록 합니다.
사인 진동 시험용 2000Hz 고주파 진동 시험 시스템에 대한 자세한 정보가 필요하시면 언제든지 문의하기 바랍니다.
