ISTA / ASTM 고품질 고주파 전자 동적 진동 시험 셰이커
포장 테스트를 위해 일하고 계십니까?
최종 사용 적합성 인증
현재 포장 문제 해결 지원
포장 비용 절감 잠재력 파악
포장 옵션 비교를 위한 기술적 수단 제공
사양, 규정 또는 계약 요구 사항 충족 또는 확인
품질 보증을 위한 표준 데이터 제공
제품 책임, 특허 또는 제품 주장에 대한 증거 제공
유통 및 고객 사용 중 포장 성능 예측
진동 시험 시스템의 경우, 아래 정보를 준비하여 문의해 주시면 적합한 모델을 추천해 드리겠습니다.
시험편 설명
시험편 시험 질량
시험편 치수
시험 프로파일 (가능한 경우)
최대 시험 가속도
X, Y, Z 방향 시험 또는 Z 방향 시험만
모델 사양 (표시)
| 시스템 사양 | |||
| 시스템 모델: | ES- 60 | ||
| 주파수 범위: | 3~2800 | ||
| 정격 힘 | 사인 N | 60000 | |
| 랜덤 N | 60000 | ||
| 충격 N | 120000 | ||
| 최대 가속도. | 사인 (m/s2) | 1000 | |
| 랜덤 (m/s2 rms) | 1000 | ||
| 충격 (m/s2) | 2000 | ||
| 최대 속도. | 사인 (m/s2) | 1.8 | |
| 충격 (m/s2) | 1.8 | ||
| 최대 변위. | 최대 이동 거리 mm (p-p) |
51 | |
| 이동 코일 | 50kg | ||
| 이동 코일 치수 | 직경 450mm | ||
| 최대 하중: | 750kg | ||
기타 사용 가능한 진동 셰이커 선택 사항
| 모델 |
정격 사인 힘 (N) |
정격 랜덤 힘 (N) |
주파수 범위 (Hz) |
정격 가속도 (m/s2) | 정격 속도 (m/s) |
정격 변위 (p-p)mm |
최대 하중 (Kg) | 이동 코일 (Kg) |
치수 이동 코일 (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
랜덤 테스트를 위한 진동 예시
특징:
1. 잘 설계된 동적 원형 골격으로, 더 높은 단계의 축 공진 주파수를 가집니다.
2. 이중 자기 회로, 낮은 자기 누설, 컴팩트한 구조 및 합리적입니다.
3. 로커 로드 롤러 베어링 직선 및 수입 지향 복합 본체 강성 방향, 편심 하중 용량.
4. 트룬니온 절연 기초는 호르몬 사용 전용이며, 이동 편의성을 설치합니다.
5. 고급 기술 이동 시스템은 동적 원형의 높은 신뢰성을 보장합니다.
6. 새로운 덕트 설계 및 냉각 효과 향상.
7. 정적 강성, 베어링의 동적 강성 작은 풍선, 진동 테이블 용량 증가, 저주파 성능 향상.
수평 진동 테이블 기술 매개변수 (Z축 테스트)
수직 진동 테이블 기술 매개변수 (X, Y축 테스트):

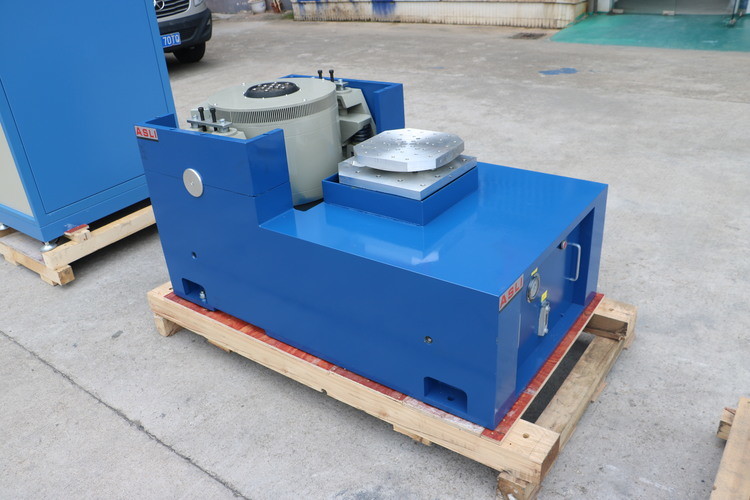

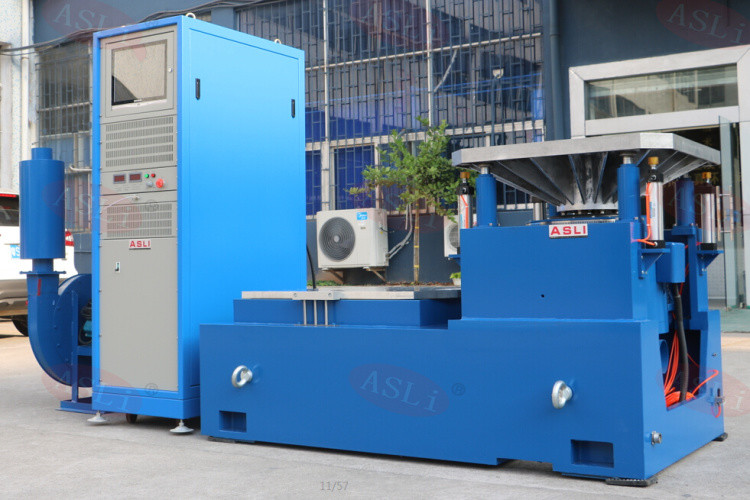

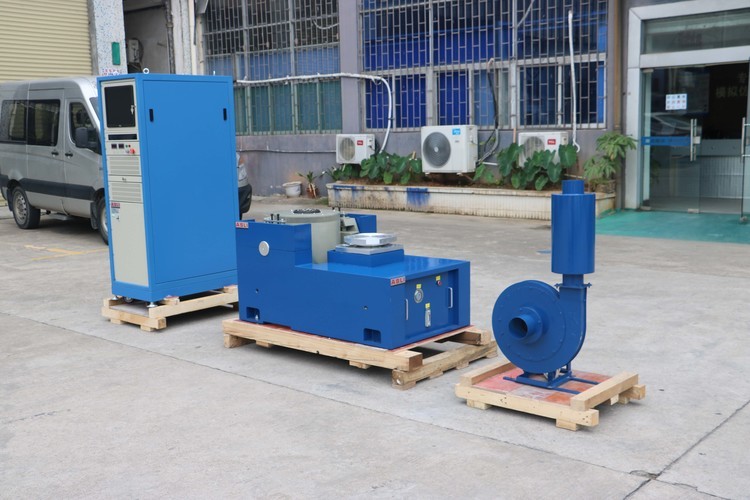

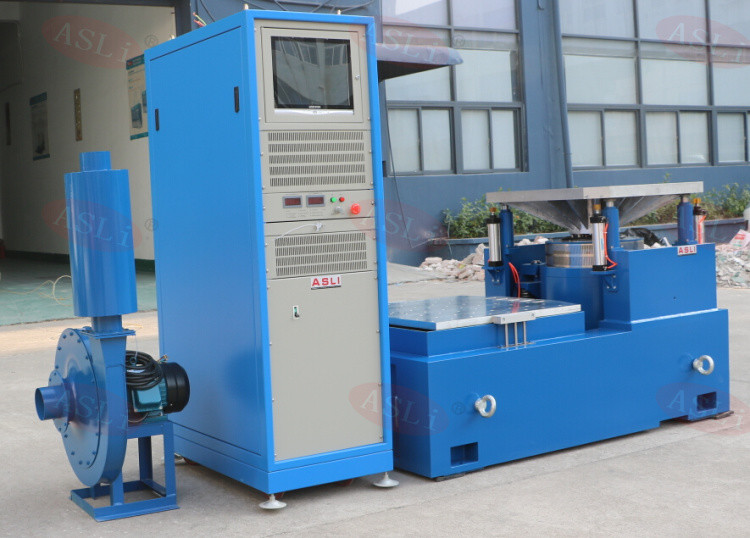

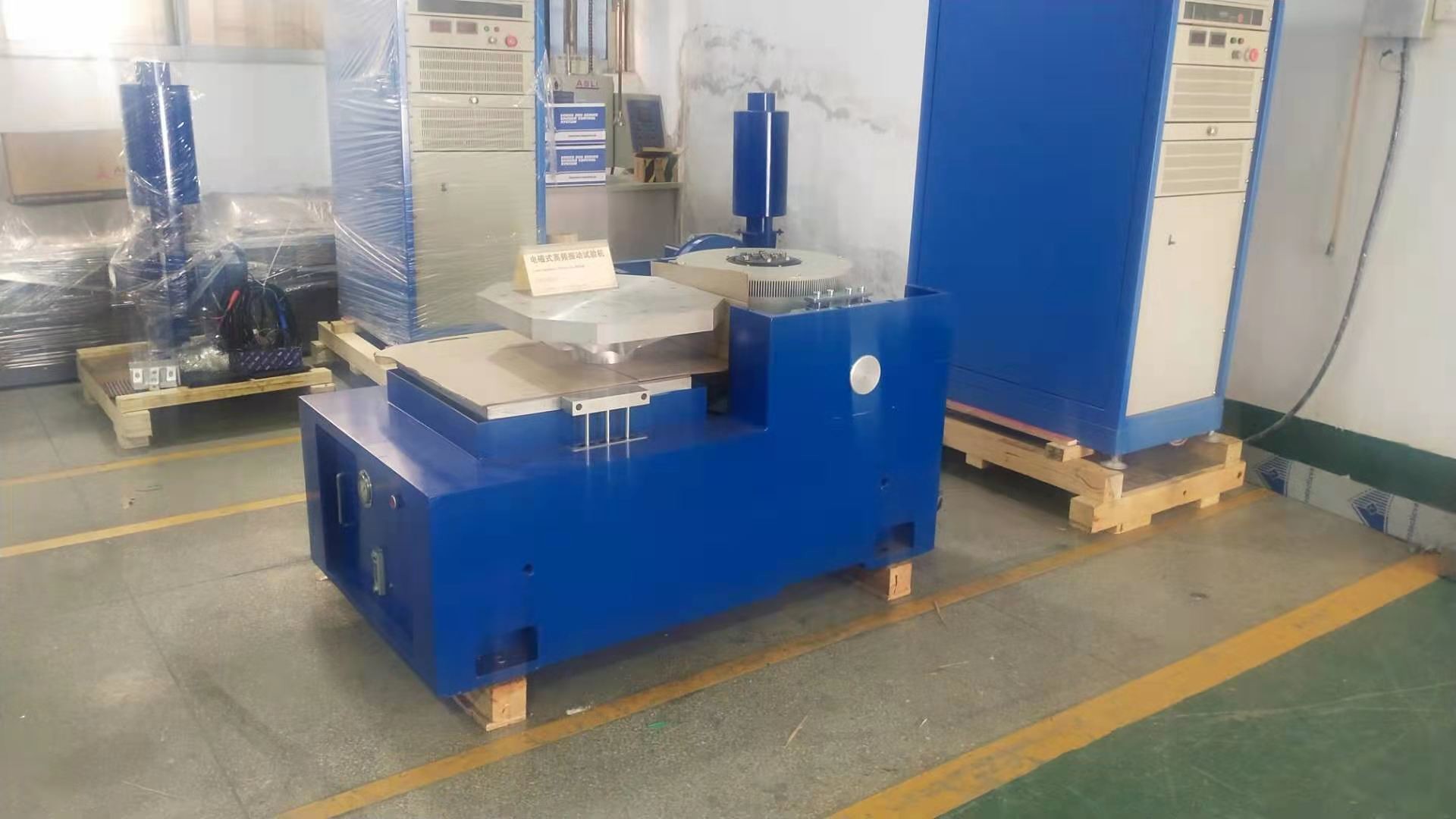

참고 사진:
고객 방문 ASLi 회사:
ISTA / ASTM 고품질 고주파 전자 동적 진동 시험 셰이커에 대한 의문점이나 요구 사항이 있으시면 언제든지 문의해 주십시오.
