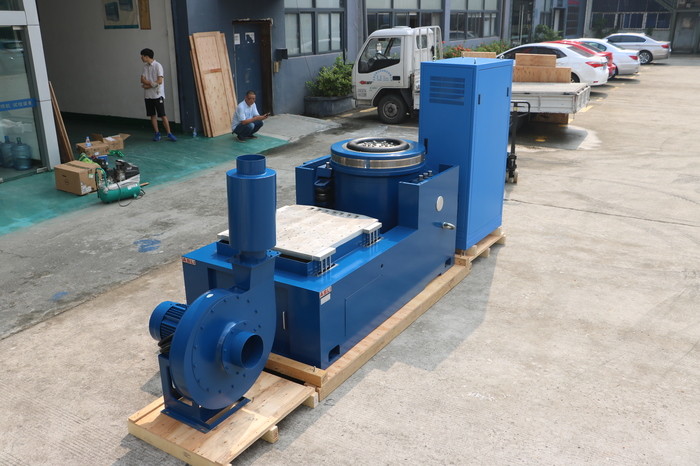

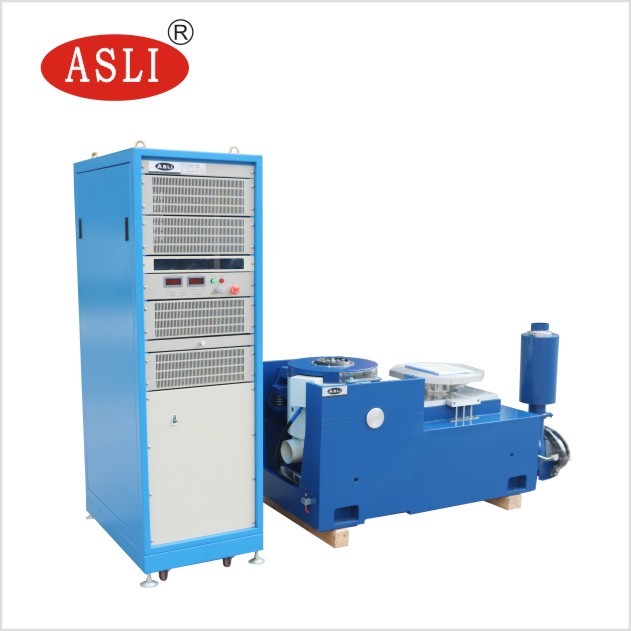

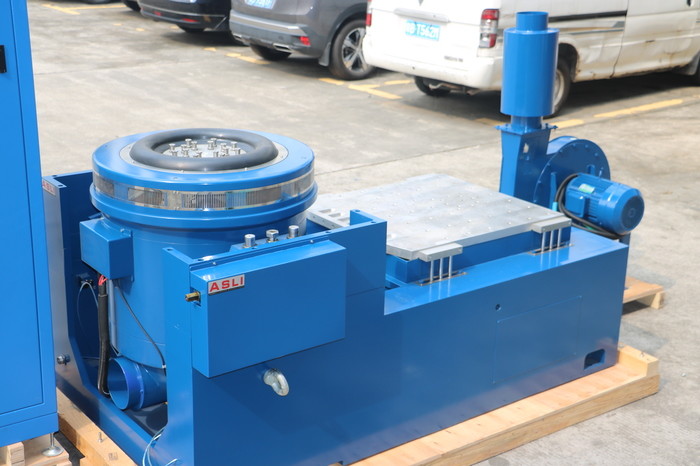

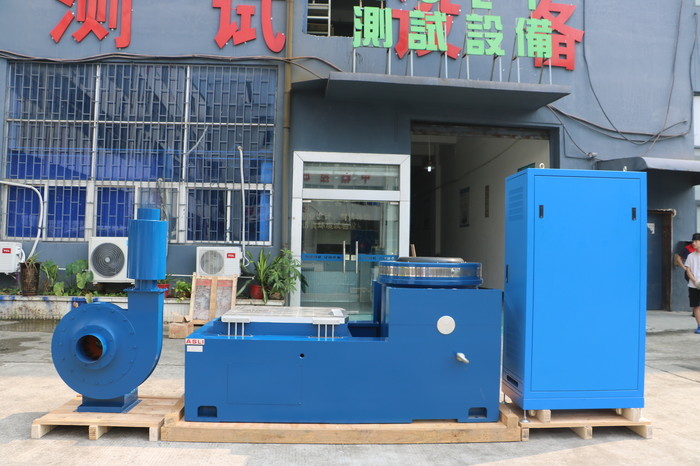

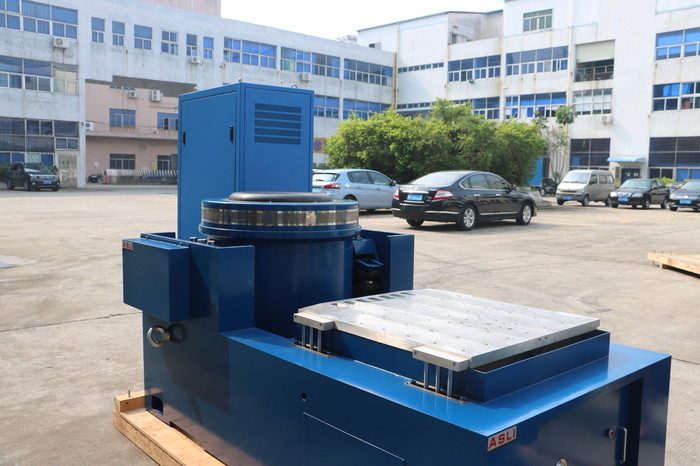

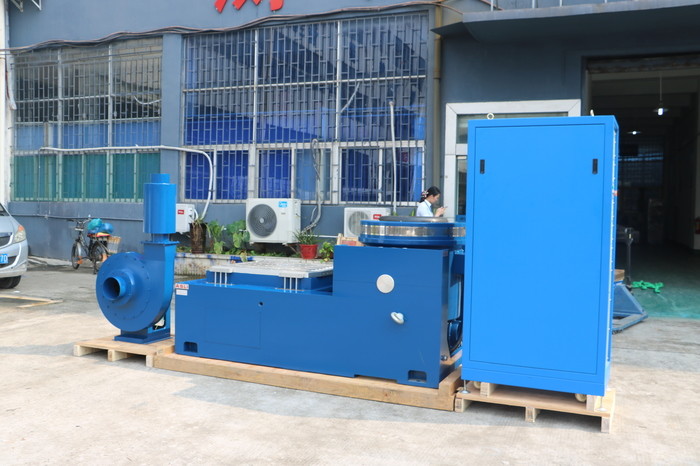

씨누스 진동 실험을 위한 Un38.3 시험 표준 배터리 진동 시험기
Product Details
| 사인 힘: | 3000N | 속도: | 1.6m/s |
|---|---|---|---|
| 진동 방향: | 수직 수평 | 애플리케이션: | 배터리 |
| 빈도: | 3~3500HZ | 힘: | 380V 3 단계 |
| 배수량: | 25mm | 테스트 표준: | UN38.3 |
| 기능: | 씨누스 진동 테스트 | ||
| 강조하다 |
진동 시험기 1.6m/s,진동 시험기,배터리 씨누스 진동 시험 기계 |
||
Product Description
우리는 전자 공학 고주파 진동 쉐이커 시리즈 제품을 제조합니다. 우리의 시스템은 이중 자기 회로 구조를 포함한 첨단 기술을 채택합니다.자체 생성된 골격 동작 원이 기술들은 X, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y,Z 3축 시누소이드 진동 시험 및 광대역 무작위 진동 시험, 그리고 고전적인 펄스 테스트 (반 시노스, 트라페소이드, 자그빨 파동) 및 충격 반응 스펙트럼 테스트.
이 제품은 국방, 무기, 항공, 항공우주, 통신, 전자제품, 전기 기기, 가전 및 기타 분야에서 널리 사용됩니다.
- 잘 설계된 동적 원 골격, 더 높은 단계 축적 공명 주파수.
- 이중 자기 회로 설계, 낮은 자기 흐름 누출, 컴팩트하고 합리적인 구조.
- 로커 롤러 베어링: 직선 및 수입 지향 복합체 경직성 지향, 강한 특이한 부하 능력을 제공합니다.
- Trunnion isolation foundation dedicated to vibration isolation, with convenient mobile installation. 트룬니온 고립 기반은 진동 고립에 전념하고 있으며, 편리한 모바일 설치가 가능합니다.
- 첨단 기술로 움직이는 시스템은 동적 원의 높은 신뢰성을 보장합니다.
- 새로운 유관 설계는 냉각 효과를 향상시킵니다.
- 스테틱 딱딱함과 역학적 딱딱함은 최적화되어 진동 테이블 용량을 높이고 낮은 주파수 성능을 향상시킵니다.
- 가급적 힘:시노스 힘 3000N; 무작위 힘 3000N; 충격 힘 6000N
- 주파수 범위:3Hz ~ 3500Hz; 고정 주파수, 앞뒤로 휩쓸고, 시노스, 무작위, 충격
- 스웨이프-프레쿼리티 모드:선형, 로가리듬, 뒤돌아다니는, 고정 주파수
- 스웨이프-프레쿼리티 타임즈:1에서 32767
- 스웨이프-프레쿼리티 타임:Fixed frequency / single 1 톤 3600 mins; sweep-frequency curves can be displayed 고정 주파수 / 단일 1 톤 3600 mins; 스웨이프 - 주파수 곡선이 표시될 수 있다
- 최대 가속:1000m/s2 (무부하)
- 최대 속도:1.6m/s
- 최대 이동량:25 mm p-p (무부하), double peak
- 충격 이동:25mm
- 이동 코일의 무게:3.5kg
- 진동 방향:수직
- 진동파:시노, 무작위, 충격
- 이동 코일의 지름:Φ150mm
- 진동 시스템 차원:W750 × H599 × D680 mm
- 진동 시스템 무게:490kg
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대. 로딩 (kg) | 이동 코일 (kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3~3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3~3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3~2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3~2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3~2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3~2500원 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3~2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3~2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3~2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 이중 자기 회로 구조는 높은 자기장 강도를 보장하고 플럭스 누출을 감소시킵니다. 특수 디가우싱 구조는 플럭스 누출을 1mT 이하로 줄일 수 있습니다.
- U형 스프링, 롤러 및 선형 베어링은 기울기 부하에 강한 저항을 제공합니다.
- 에어 스프링 은 진동 격리 를 위해 사용 된다. 진동 시스템 은 특별한 기초 가 필요 없이 무거운 부하 에도 불구하고 안정적 으로 작동 한다.
- 전기 네트워크 보호 장치는 과열, 과부하, 과전류, 과전압 및 진동 검사기의 과 이동에 대한 보호 장치가 제공됩니다. 전기 네트워크 보호 장치는 과전압,저전압드라이브 전력 보호에는 전류 제한, 소프트 시작, 과 온도, 단회로 및 모듈 오류 보호가 포함됩니다.
- 시노스, 무작위, 그리고 충격 환경 테스트를 완료할 수 있습니다.
- 이 시스템은 전압 변동에 대한 최소한의 요구 사항을 가지고 있습니다. ≤ ± 10%가 허용됩니다.
- 이 시스템은 지식 저항에 대한 최소한의 요구 사항을 가지고 있습니다. ≤4Ω입니다.
- 높은 신뢰성, 특히 장기 운행에 적합합니다.
- 작은 로딩 벤치 내에서 더 높은 가속과 작업 빈도가 실현되며 전체 기계 벤치의 로딩 용량과 성능을 향상시킵니다.
- 수평 벤치와 진동 벤치는 완벽한 구조와 편리한 설치 및 조정으로 통합된 유형입니다.
- 정적 압력 트랙, V 모양, 기울기 저항 및 편향 부하 저항을위한 용량. 내장 된 오일 펌프, 좋은 구조, 쉬운 조작.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 움직이는 부품의 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5~1000 51500 5~2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5~1000 5~1400 5~2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5~1000 51500 5~2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600×600×30 600×600×40 | 5~1000 5~1200 5~2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5~800원 5~1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800×800×40 800×800×45 | 5~1000 51500 5~2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5~1000 51300 51500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5~800원 51100 5~1400 | 126 168 210 |
VT 수직 확장 벤치 및 지정 클램프는 정확성을 계산하고 세밀하게 설계하여 고객이 완벽한 구조와 고품질 재료로 최고의 성능을 확보 할 수 있도록 설계되었습니다.,그리고 훌륭한 작업입니다.
| 모델 | 무게 (kg) | 최대 주파수 (Hz) | 벤치 크기 |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (둥근 벤치) | 220 | 350 | Φ1200 |
시누소이드 진동 테스트에 대한 UN38.3 테스트 표준 배터리 진동 테스트 기계에 대한 문의 사항이라면 저희에게 연락하십시오.
Product Highlights
3000N 사인력, 3~3500Hz 주파수 및 1.6m/s 속도를 갖춘 UN38.3 인증 배터리 진동 테스터입니다. 이중 자기 회로, 공기 스프링 절연 및 수직/수평 테스트가 특징입니다. 배터리 정현파 진동 테스트에 이상적입니다.
