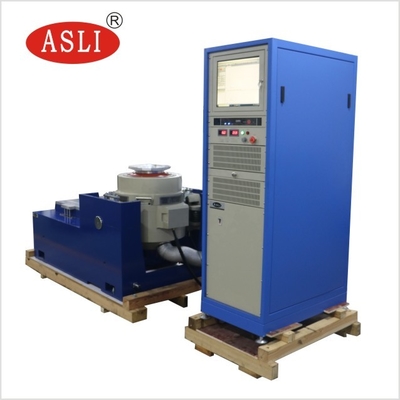

고주파 전기 역학 종류 고주파 교반기 측정 시스템
Product Details
| 진동력: | 6000N | 진동 방향: | 3축 |
|---|---|---|---|
| 이동 코일 무게: | 6.5kg | 배수량: | 25mm |
| 맥스. 가속: | 100G | 애플리케이션: | 소형 부품 |
| 유형: | 전기 역학 타입 | 주파수 범위: | 5~2000Hz |
| 강조하다 |
SGS 전기 역동학적 진동 교반기 시스템,6000N 전기 역동학적 진동 교반기 시스템,진동 교반기 시스템 5 hz |
||
Product Description
수직, 수평, 다축, 회전 및 음향 테스트 애플리케이션을 위해 설계된 고주파, 고성능 유압 진동 테스트 시스템. 정밀하게 설계된 슬립 테이블, 액추에이터, 헤드 익스팬더, 유압 전원 공급 장치, 베어링, 커플링 및 토션 진동 테이블은 까다로운 테스트 프로파일 전반에 걸쳐 안정적이고 반복 가능한 결과를 제공합니다.
이 시스템은 타사 검사 및 전자기 진동 테스트 요구 사항에도 사용할 수 있습니다.
| 모델 | 정격 사인파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (Kg) | 이동 코일 (Kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
- 견고한 서스펜션 시스템과 선형 모션 가이드는 강력한 지지력, 우수한 가이드 기능 및 높은 안정성을 제공합니다.
- 높은 정적 강성과 낮은 동적 강성을 가진 로드 센터 에어백은 강력한 지지력과 진폭 변화에 대한 완벽한 성능을 제공합니다.
- 3-시그마 피크 전류를 갖춘 고효율 Class D 전력 스위칭은 낮은 전력 소비와 최소한의 고조파 왜곡을 보장합니다.
- 높은 안전 신뢰성을 위한 빠른 자체 진단 및 안전 인터록.
- 진동 플랫폼용 에어백 충격 절연 장치는 추가적인 기초가 필요 없으며, 진동 파형의 완벽한 재현과 진동 전달률 감소를 보장합니다.

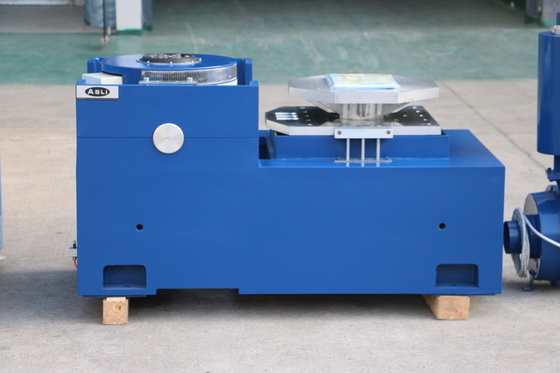

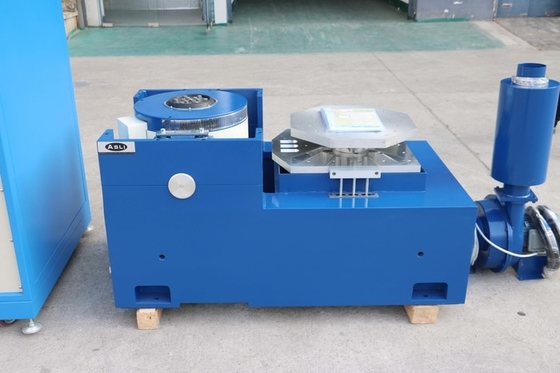

- 수평 및 수직 확장 플랫폼은 다양한 애플리케이션에 사용할 수 있습니다.
- 간단한 컨트롤러 작동.
| 모델 | 벤치 크기 (mm) | 주파수 범위 (Hz) | 이동 부품 무게 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
전자기 진동 여기기의 작동 원리는 스피커와 유사하며, 자기장에서 전자기력의 작용으로 전기 도체가 움직입니다. 이동 부품을 가속시키는 힘은 구동 전류와 자기 플럭스 간의 균형에 의해 생성됩니다. 따라서 구동 전류를 제어함으로써 진동 발생기를 제어할 수 있습니다.
전자기 진동 여기기의 최대 가속도 레벨은 최대 전류와 하중에 의해 결정됩니다. 저주파에서는 이동 부품의 변위가 제한되어 가속도가 높은 수준에 도달하지 못합니다. 이동 요소의 공진 주파수는 주파수 범위의 상한보다 높게 설정됩니다.
진동 발생기의 성능은 다양한 주파수에서 최대 가속도를 표시하는 차트로 반영될 수 있습니다. 로그-로그 플롯을 사용하면 변위 제한을 6dB/옥타브의 기울기를 가진 직선으로 표현할 수 있습니다.
고주파 전자기학 유형 고주파 셰이커 테스트 시스템에 대한 자세한 정보가 필요하시면 언제든지 문의해 주십시오.
Product Highlights
고주파 전기역학 셰이커 테스트 시스템은 소형 부품에 대해 3축 진동, 100g 가속도, 6000N 힘, 5~2000Hz 범위 및 25mm 변위를 제공합니다. 견고한 서스펜션, 에어백 격리, D등급 전력 효율 및 빠른 자가 진단 기능을 갖추고 있습니다. 맞춤형 확장기를 사용할 수 있습니다.
