진동 테스트에서 RMS 값은 무엇입니까?
진동 테스트에서 일반적으로 무작위 신호는 RMS 값의 3 배의 최고 값을 포함해야 합니다.진동기에 의해 생성되는 힘은 주로 전류의 난방 효과에 의해 제한됩니다.즉 RMS 값, 전력 증폭기 등급은 피크 값에 영향을 받는다.
저장할 문서를 다운로드 -- 여기에 클릭 ----→진동 테스트 장비 ES-10.pdf

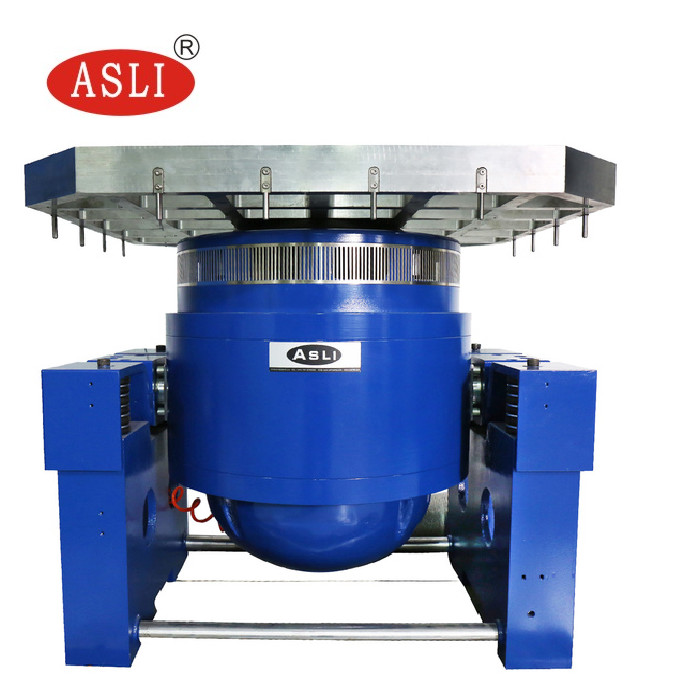

전기 역학 쉐이커 진동기는 무작위 진동 저항 테스트에 대한 ISTA 표준을 충족합니다
시노스 및 무작위 전자기 고주파 진동 검사기배터리의 진동 테스트의 특정 조건 하에서 표준 설계 배터리 관련 시험, 시뮬레이션에 완전히 따라,배터리 또는 배터리 팩이 진동 테이블에 고정되어 있습니다., 정해진 주파수, 가속 및 이동 모드에 따라 배터리 샘플 진동 세 가지 서로 수직 방향 측정 배터리는 누출되지 않아야합니다.용기를 잃지 마부러지지 않고, 불이나 폭발도 없습니다.
기술 매개 변수:
| 모델 |
부등급 시네스 힘 (N) |
순차적으로 분류 힘 (N) |
빈도 범위 (Hz) |
가속량 (m/s)2) | 등급 속도 (m/s) |
명목 이동량 (p-p) mm |
최대 부하량 (Kg) | 이동 스필 (Kg) |
크기 이동 스필 (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| 전력 증폭기 | |
| 증폭기 출력 | 30kVA |
| SNR | > 65 dB |
| 가명 출력 전압 | 120Vrms |
| 크기 (L×W×H, 포장되지 않은) | 800x900x2,100mm |
| 붓기 | |
| 공기 부피 | 0.46 m3/s |
| 힘 | 7.5kW |
| 공기 통로의 지름 | 200mm |
| 공기 압력 | 8.8kPa |
| 설치 | 천장에 연결 할 수 있습니다 (최고 2 개의 90도 구부리), 최대 20 ′′ 실행 |
진동 쉐이커 특징:
1잘 설계된 동적 원형 골격, 더 높은 단계 축적 공명 주파수.
2두 개의 자기 회로, 자기 흐름 누출이 낮고, 구조가 작고 합리적입니다.
3로커 록 롤러 베어링 직선 및 수입 지향 복합체 경직성 방향, 특이한 부하 용량.
4호르몬 사용, 모바일 편의성 설치를 위한 Trunnion 격리 기반.
5첨단 기술이 시스템을 돌아다니며 높은 신뢰성을 보장합니다.
6새로운 도크트 디자인과 냉각 효과를 향상.
7- 정적 경직성, 작은 풍선의 역학적 경직성, 진동 테이블 용량을 높여 낮은 주파수 성능을 향상.
전기 역학 쉐이커 진동기 임의 진동 저항 테스트를 위한 ISTA 표준을 충족 또한 온도 습도 테스트 챔버와 결합 사용 될 수 있습니다.
