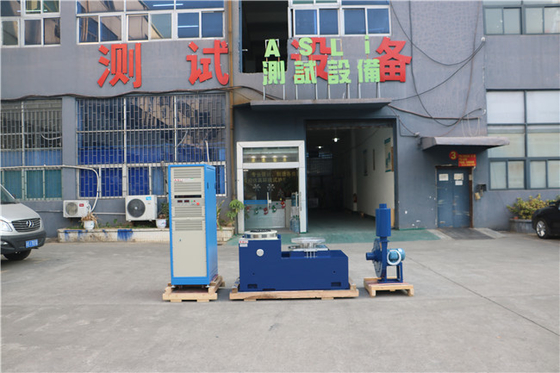

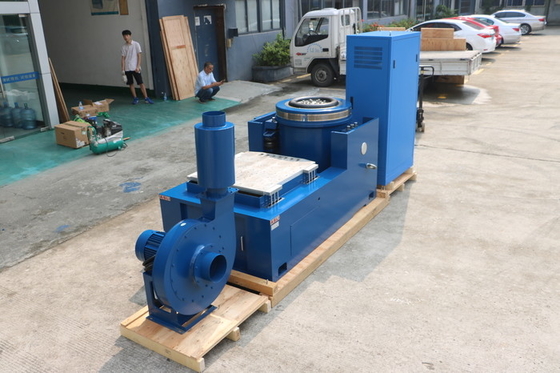

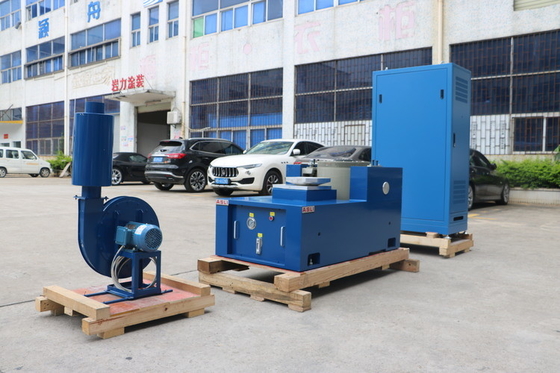

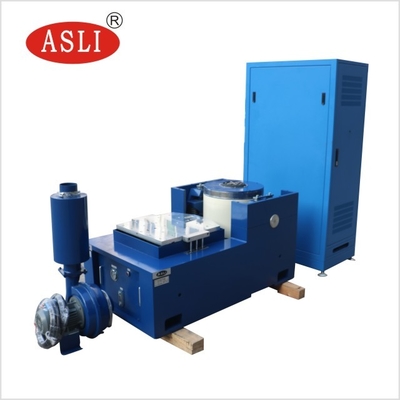

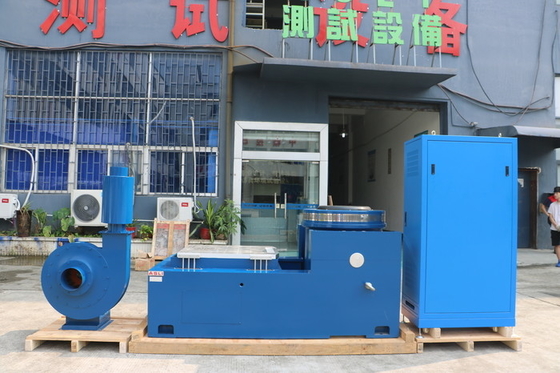

씨누스 진동 시험을 위한 3개 주축 대규모 병력 전기 역동학적 진동자 교반기 테이블
Product Details
| 사인 힘: | 60000N | 속도: | 1.8m/s |
|---|---|---|---|
| 배수량: | 51mm | 빈도: | 3~3500HZ |
| 로딩: | 250KG | 가속: | 100g |
| 전기자: | 230mm | 진동 방향: | 3 축 |
| 애플리케이션: | 항공 우주 | 기능: | 사인 & 랜덤 |
| 강조하다 |
군표준 교반기 테이블,1.8m/s 속도 교반기 테이블,230 밀리미터 진동 교반기 테이블 |
||
Product Description
3축 대형 가속도 전기역학 진동기 셰이커 테이블은 정현파 진동 시험을 위해 설계되었으며 다음 시험 표준을 충족할 수 있습니다: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS 등.
IEC, ISTA 및 MIL-STD 시험 표준을 위해 설계된 고주파 진동 시험기 / 수직 셰이커 시스템은 이중 자기 회로 구조, 자체 생성 골격 작용 원, 공기 지지, 롤러 베어링 및 선형 안내, 트런니언 격리와 같은 고급 현대 기술을 채택합니다. X, Y, Z 3축 정현파 진동 시험 및 광대역 랜덤 진동 시험, 그리고 클래식(반 사인파) 펄스 및 충격 응답 스펙트럼 시험을 수행할 수 있습니다.
국방, 무기, 항공, 우주, 통신, 전자, 전기 제품, 가전 제품 및 기타 분야에서 널리 사용됩니다.
| 시스템 모델 | ES-60 |
|---|---|
| 주파수 범위 (Hz) | 3 ~ 3500 |
| 정격 힘 — 정현파 (N) | 60000 |
| 정격 힘 — 랜덤 (N) | 60000 |
| 정격 힘 — 충격 (N) | 120000 |
| 최대 가속도 — 정현파 (m/s²) | 1000 |
| 최대 가속도 — 랜덤 (m/s² rms) | 1000 |
| 최대 가속도 — 충격 (m/s²) | 2000 |
| 최대 속도 — 정현파 (m/s) | 1.8 |
| 최대 속도 — 충격 (m/s) | 1.8 |
| 최대 변위 / 이동 거리 (mm p-p) | 51 |
| 이동 코일 질량 (kg) | 60 |
| 이동 코일 치수 | 직경 40 mm |
| 수직 테이블 크기 | 맞춤형 — 시험 요구 사항에 따라 선택 |
| 수평 테이블 크기 | 맞춤형 — 시험 요구 사항에 따라 선택 |
| 최대 하중 (kg) | 800 |
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (kg) | 이동 코일 (kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
- 높은 축 공명 주파수를 가진 잘 설계된 동적 원형 골격.
- 낮은 자기 누설, 컴팩트한 구조 및 합리적인 레이아웃을 갖춘 이중 자기 회로 설계.
- 편심 하중 용량을 갖춘 로커 로드 롤러 베어링, 직선 및 수입 지향 복합 본체 강성 방향.
- 호르몬 사용 전용 트런니언 격리 기초, 편리한 이동식 설치.
- 고급 기술 이동 시스템은 동적 원형의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링 소형 풍선의 정적 강성과 동적 강성은 진동 테이블의 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
정현파 시험용 3축 대형 가속도 전기역학 진동기 셰이커 테이블에 대한 자세한 정보가 필요하시면 언제든지 문의해 주십시오.
