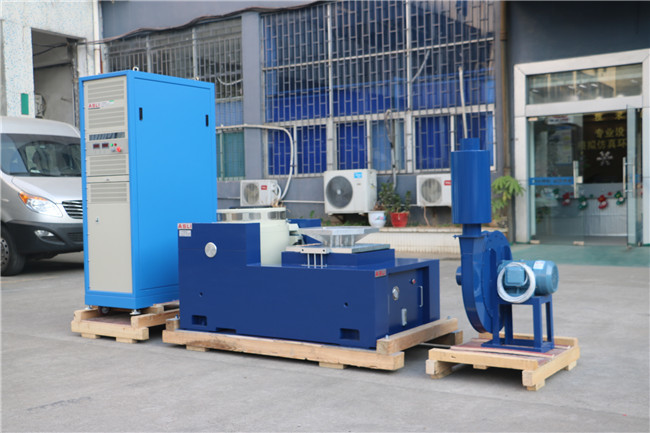

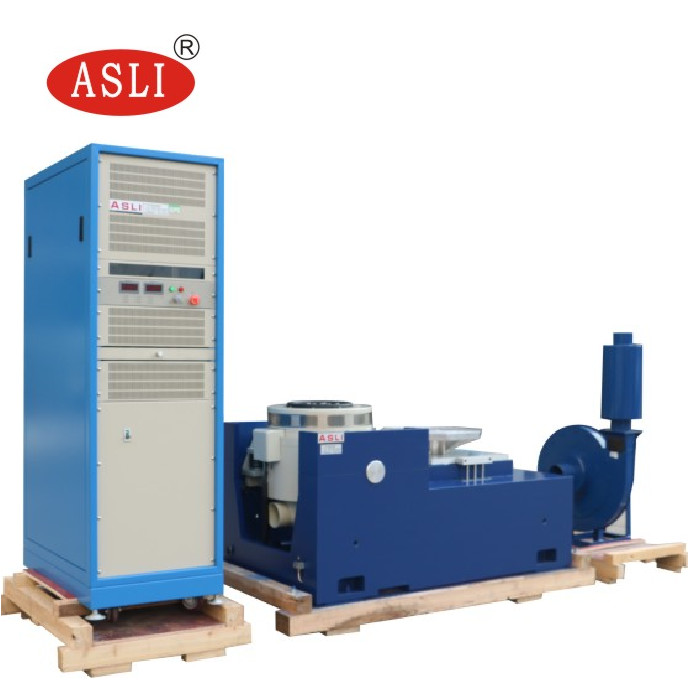

Jis D1601 기준과 수직이고 수평선상 고주파 전기역학의 교반기
Product Details
| 기준에 맞다: | Jis D1601 | 원래 장소: | 중국 광둥 |
|---|---|---|---|
| 힘: | 전자 | 애플리케이션: | 자동차 부품 |
| 진동: | 수직 및 수평 | 진동력: | 맞춤형 |
| 테이블 크기: | 맞춤형 | 최대로드: | 750kg |
| 강조하다 |
전기역학의 교반기 4000Hz,750개 킬로그램 전기역학의 교반기,Jis D1601 전기 역동학적 진동 교반기 |
||
Product Description
- 공랭식 전자기 진동 시험기 설계
- 진동 제어기 및 파워 앰프를 올인원 캐비닛에 통합
- 2400 뉴턴의 최대 정현파 추력 달성
- X, Y, Z 3축 시험 기능
| 최대 정현파 여기력 | 5000 Kg.f 피크 |
| 최대 랜덤 진동력 | 5000 Kg.f r.m.s. |
| 최대 충격 진동력 | 10000 Kg.f 피크 |
| 주파수 범위 | DC ~ 4000 Hz |
| 최대 변위 | 75 mm p-p (피크-투-피크) |
| 최대 속도 | 1.8 m/s |
| 최대 가속도 | 100 G (980 m/s²) |
| 최초 공진 주파수 | 3500 Hz |
| 최대 하중 | 750 kg |
| 이동 코일 직경 (작동 메사 직경) | 450 mm |
| 이동 코일 질량 | 50 kg |
| 메사 나사 | 13 x M8 |
| 자속 누설 | < 10 가우스 |
| 치수 | 800 mm x 800 mm x 800 mm (수직 기계) |
| 무게 | 약 1500 kg |
| 기능 | 온도, 기압, 변위, 과전압, 과전류, 입력 저전압, 외부 고장, 제어 전원, 로직, 불균형 입력 보호 |
| 하드웨어 구성 | 2채널 입력, 1채널 출력 |
| 제어 컴퓨터 | LCD 디스플레이가 있는 산업용 컴퓨터 (키보드 및 광학 마우스 포함) |
| 소프트웨어 | 중국어/영어 조작 인터페이스; 시간 영역 및 주파수 영역 분석; 신호 소스; 정현파 스윕 주파수 분석; 자동 WORD 테스트 보고서 생성; 신호 및 데이터 표시, 저장, 테스트 매개변수 설정 및 분석 기능 |
| 운영 체제 | Windows 2000 / XP |
| 가속도 센서 B&W | 주파수 영역: 1–2000 Hz; 감도: 50 mV/g; 온도 범위: −24 ~ 250 °C |
| 전원 | 3상, 380 V / 50 Hz |
| 모델 | 정격 정현파력 (N) | 정격 랜덤력 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 p-p (mm) | 최대 하중 (kg) | 이동 코일 (kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 고정 주파수 정현파 진동
- 스윕 진동
- 랜덤 진동
- 고전적 충격
- 환경 시험
- 스트레스 스크리닝 시험
- 진동 시험
- 쉬운 설치 — 사용자가 수행 가능
- 사용자 인터페이스: 로컬 모드는 LCD 터치 스크린, 원격 모드는 PC-Windows (이더넷 경유)
- 로컬 모드: 사전 정의된 테스트 빠른 시작; 수십 개의 테스트 사양 저장 가능
- 원격 모드: 테스트 정의, 테스트 사양 저장, 테스트 제어, 테스트 데이터 검토 및 문서화를 포함한 전체 시스템 작동
고주파 전자기 진동 시험기는 주로 제품의 진동 및 충격 환경 시험, 환경 스트레스 스크리닝 시험, 신뢰성 시험에 사용됩니다. 전자기 진동 시험기는 배터리 관련 시험 표준에 따라 설계되었으며, 지정된 매개변수 하에서 진동 조건을 시뮬레이션합니다. 배터리 또는 배터리 팩은 진동 테이블에 고정되어 지정된 주파수, 가속도 및 변위로 상호 수직인 세 방향으로 진동을 받습니다. 시험 중 배터리는 누출, 용량 손실, 파손, 화재 또는 폭발이 발생해서는 안 됩니다.
진동 시험의 적용 범위는 매우 광범위하며, 회로 기판, 배터리, 항공기, 선박, 로켓, 미사일, 자동차, 가전 제품 및 기타 산업 제품을 포함합니다.
JIS D1601 표준을 갖춘 수직 및 수평 고주파 전자기 진동 시험기에 대한 자세한 정보가 필요하시면 언제든지 문의해 주십시오.
Product Highlights
수직/수평 3축 테스트, 2400N 피크 사인 추력, 750kg 최대 하중 및 DC~4000Hz 주파수를 갖춘 JIS D1601을 충족하는 공냉식 전기역학적 진탕기입니다. 힘과 테이블 크기를 사용자 정의할 수 있습니다. 자동차 부품, 배터리 및 전자 제품 진동 테스트에 이상적입니다.
