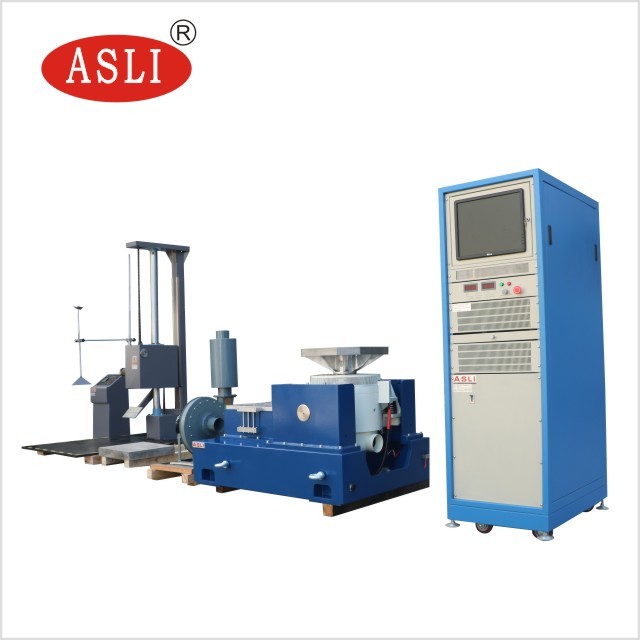

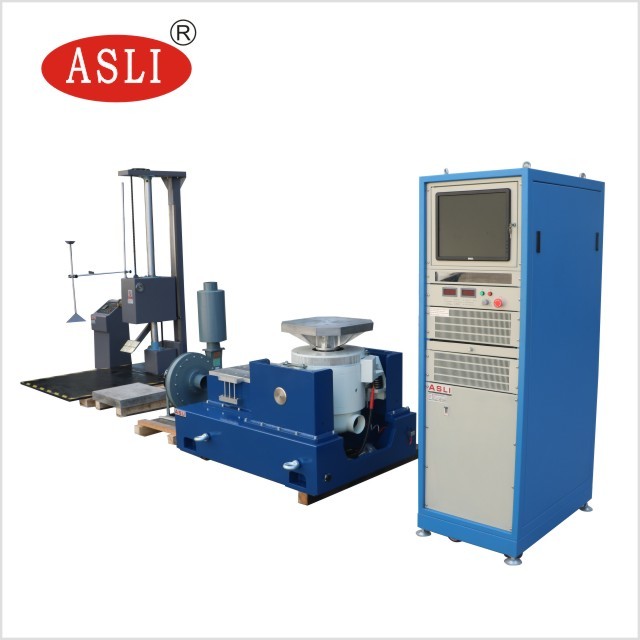

진동테이블 제품소개
제품 적용
진동 테스트는 구성 요소나 장치에 동기를 부여하거나 타격하여 실제 환경에서 어떻게 반응하는지 확인하는 것입니다.진동 테스트는 회로 기판, 항공기, 선박, 로켓, 미사일, 자동차, 가전 제품 및 기타 산업 제품에 이르기까지 광범위한 응용 분야를 가지고 있습니다.
Van Code 회사는 GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC와 같은 국내 및 국제 표준에 따라 전체 충격 및 테스트 계획을 제공하고 제품의 품질을 입증할 수 있습니다. ASTM.
3. 진동발생기의 기계선정식 및 구조도
① 귀사가 제공하는 테스트 조건
② 테스트 유형: 사인 스윕;무작위의;
③ 주파수 사운드 범위: 2-4000Hz
④ 공식: A(g) = (2π f)2Dcm/980≒A=0.002DmmF2D=A/0.002F2
F=M(kg)×A(g)
4. 시스템 원리의 블록 다이어그램
|
5.장치 구성 설명
| 프로젝트 | 구성 설명 | 수량 |
| 1. | 진동 테이블 본체 | |
| 전자기 여기 발생기 | 1 | |
| 냉각팬(소음기 포함) | 1 | |
| VT0606 수직 확장 플랫폼 600mm * 600mm | 1 | |
| HT0606 수평 유막 슬라이드 테이블 600mm * 600mm | 1 | |
| 2. | 디지털 스위치 전력 증폭기 | |
| 파워 앰프 | 1 | |
| 서보 보호 시스템 | 1 | |
| 현장 전원 공급 장치 | 1 | |
| 삼. | 디지털 진동 컨트롤러 | |
| 디지털 진동기 컨트롤러 호스트 | 1 | |
| 시스템 가속도 센서 | 1 | |
| 제어 컴퓨터 | 1 | |
| 소프트웨어 설치 디스크 제어 | 1 | |
| 4. | 무작위 부착 | |
| 케이블 라인 및 에어 덕트 연장 | 1 | |
| 운전지시서, 검사성적서, 자격증명서, 정비설명서 등 | 1 | |
| 부속된 특수 도구 | 1 | |
| 진동 압력 바 / 압력 바 고정 장치 | 1 | |
| 지진 에어백 | 4 |
6.기술적인 매개변수
| ES-3 전자기 여기 발생기 매개변수 | |
| 최대 사인력 | 300Kg.f 피크 |
| 최대 무작위 힘 | 300Kg.f r.ms |
| 최대 충격 충격력 | 600Kg.f 피크 |
| 주파수 범위 | 1~3500Hz |
| 최대 변위 | 24mm PP |
| 최대 속도 | 1.6m/초 |
| 최대 가속도 | 100G(980m/초2) |
| 최대 하중 | 100kg |
| 진동 절연 주파수 | 2.5Hz |
| 움직이는 원의 직경 | Ф 150mm |
| 동적 서클 품질 | 3kg |
| 메사 나사 | 13×M8 |
| 자기 누설 | <10가우스 |
| 테이블 크기 | 750mm 560mm 670mm (수직 테이블) |
| 테이블 무게 | 약 560kg |
| ES-3 디지털 스위치 전력 증폭기 | |
| 출력 파워 | 4KVA |
| 출력 전압: | 110V |
| 산출: | 30A |
| 전력 크기 | 720mm×545mm×1270mm |
| 무게 | 230KG |
| 서보 보호 시스템 | |
| 기능: | 온도, 풍압, 과변위, 과전압, 과전류, 입력 부족전압, 외부 결함, 제어 전원 공급 장치, 논리 결함, 입력 부족 등 |
| 디지털 진동 컨트롤러 VCUSB-2 | |
| 하드웨어 구성: |
2채널 입력 및 1개 출력 채널 사인, 무작위 일반적인 충격, 공명 훈련 및 거주(구매) |
| 제어 컴퓨터 | 정품 브랜드 컴퓨터, LCD 디스플레이(키보드/광전 마우스 포함) |
| 소프트웨어 | 중국어/영어 작동, 시간 영역 및 주파수 영역 분석, 신호 소스, 사인 스위프 분석 등을 수행할 수 있습니다. WORD 테스트 보고서, 신호 및 데이터 표시, 저장, 테스트 매개변수 설정 및 분석 기능. |
| 운영 체제 | 윈도우 10 |
| 가속도 센서, LAB24112 |
주파수 범위: 1~ -12,000Hz 감도: 50mv/g 온도 범위: -24-250℃ |
| VT 0606 수직 확장 플랫폼 | |
| 재료 품질 | 알루퍼 |
| 메사 크기 | 600mm×600mm |
| 고정된 구멍 위치 | M8 스테인리스 스틸 나사 슬리브, 장기간 내마모성 |
| 상한 사용 빈도 |
정현파 1000HZ 확률론적 2000HZ |
| 무게 | 35KG |
| H T0606 수평 유막 슬라이드 스테이지 | |
| 재료 품질 | 알루퍼 |
| 메사 크기 | 600mm×600mm |
| 고정된 구멍 위치 | M8 스테인리스 스틸 나사 슬리브, 장기간 내마모성 |
| 상한 사용 빈도 |
정현파 800HZ 확률론적 2000HZ |
| 무게 | 35 |
| BL-300 냉각팬(제거 스피커 포함) | |
| 팬 전원: | 1.1KW |
| 유량 | 1404m삼/시간 |
| 전기 요구 사항: | |
| 원천 | 3상 380V / 50Hz, 15KVA |
| 접지 저항 | 4Ω 이하 |
ⅶ.장비 성능 소개:

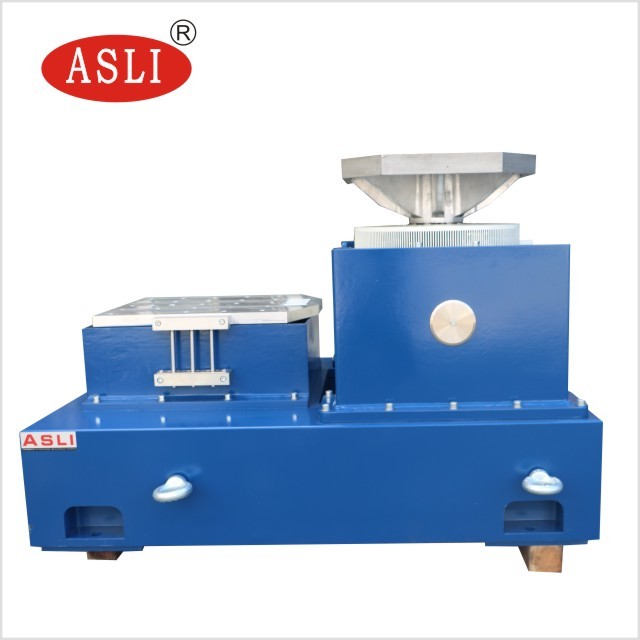

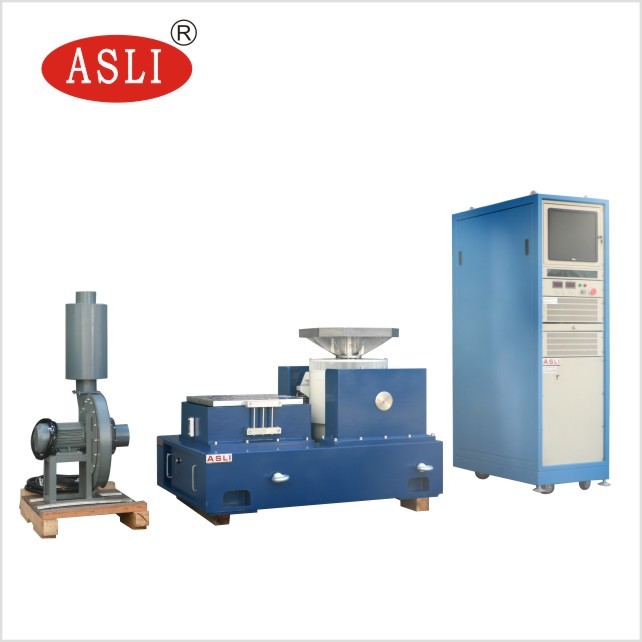

7.1, 진동 테이블 본체 VG 300-38
7.1.1.이동 코일
진동 테이블에는 주조 및 수동 가공 이동 코일, 광전식 공압 하중 지원 시스템 및 이중 베어링 축 가이드가 장착되어 있습니다.이중 베어링 가이드는 뛰어난 내구성으로 진동 테스트 중 축의 동적 교차 및 회전을 줄이는 데 도움이 되는 고유한 기능입니다.
7.1.2.여자코일
이중 자기 경로 구조, 낮은 자기 누설 및 균일한 자기장
7.1.3.플랫폼 표면
첨단 인산화 처리 및 자동차 도료 기술을 사용하여 장기간 마모 및 녹 방지 효과가 있습니다.
7.1.4.대만 시스템은 차갑습니다.
플랫폼의 공기 흡입구 구조를 개선하기 위해 저소음 팬을 채택하고, 여기 코일은 벌집형 공기 덕트를 채택하고, 중간 자기 링은 이중층 션트 공기 덕트를 채택하는 등 냉각 효과를 높이기 위해 새로운 공기 덕트 설계를 채택했습니다.
7.2.SA 디지털 스위치 전력 증폭기
안정적인 MOSFET 또는 IGBT 기술을 갖춘 SA 시리즈 디지털 스위치 전력 증폭기,
ㅏ.높은 안정성과 신뢰성
비.EU "CE" 표준 요구 사항 준수
씨.고전력 증폭기와 함께 정현파 주파수 펄스 폭 변조 기술을 사용합니다.
디.스위칭 전원 공급 장치의 작동 원리를 사용하면 변환 효율이 높습니다.
이자형.전자 자동 흐름 공유 기술이 사용됩니다.
에프.좋은 안전 성능.
7.3.서보 보호 시스템
과전압, 저전압, 위상 결함, 논리 오류, 전원 모듈 통과, 과열, 출력 과전류, 출력 과전압, 드라이브 전원 공급 장치, 본체 과변위, 체온, 외부 연결 등을 포함한 보호 기능이 완료되었습니다.
7.4.수직 확장 플랫폼
확장 플랫폼은 일반적으로 정사각형, 원형 또는 사용자 정의가 가능한 더 큰 설치 표본 플랫폼으로 사용됩니다.확장 플랫폼의 동적 특성을 줄이기 위해서는 모든 확장 플랫폼을 모델링하여 분석해야 합니다.
7.5.광전 자동 매칭 시스템
평형 상태를 유지하도록 가동 코일 위치를 자동으로 조정합니다.자동 정렬 시스템은 로딩 및 언로딩 중에 가동 코일이 항상 중앙에 위치하도록 보장합니다.

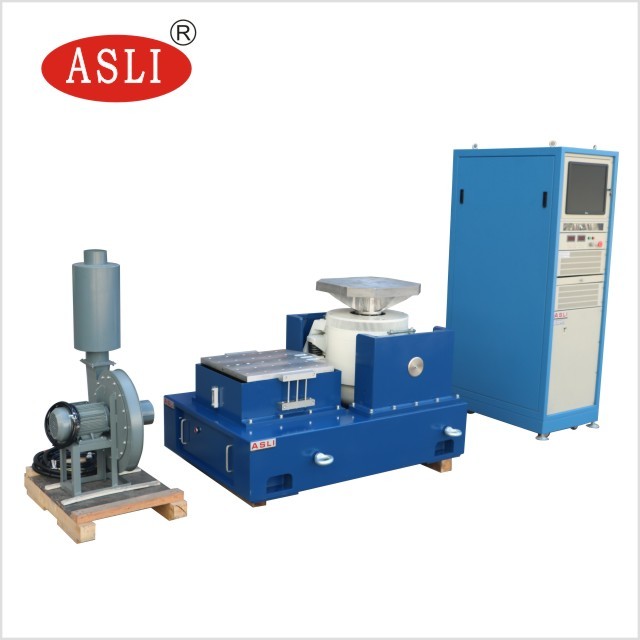

7.6.수평 슬라이딩 플랫폼
수평형 슬라이드 테이블 설계로 인해 전도 모멘트가 크고 측면 제한이 높습니다.표준 수평 슬라이드 테이블 장치와 결합된 이 설계 개념은 가이드 오일막 감쇠 특성을 유지하면서 높은 동적 토크 제한을 갖습니다.수평 플랫폼은 스케이트보드, 커넥터, 천연 화강암 플레이트, 수평 슬라이드 베이스 및 독립 오일 소스로 구성됩니다.
여덟.디지털 진동 컨트롤러 출시
진동 컨트롤러는 고급 분산 구조 시스템을 채택하고 DSP 프로세서에 의해 폐쇄 루프 제어가 실현됩니다.PC는 제어 시스템의 실시간 및 고효율을 보장하고 테스트 시스템의 모든 변경 사항에 적시에 신속하게 대응할 수 있으며 제어의 안정성과 높은 정밀도를 보장하는 제어 링과 독립적입니다.하드웨어는 최대 300MHz의 주 주파수를 갖춘 32비트 부동 소수점 DSP 프로세서, 24비트 해상도의 ADC/DAC, 고정밀 부동 소수점 디지털 필터링 및 하드웨어 회로의 저잡음 설계 기술을 채택하고 컨트롤러는 동적 범위를 무작위로 제어합니다. 90dB 이상이고 신호 대 잡음비가 100dB 이상입니다.
7.1.진동 컨트롤러의 특징:
A. 고성능 및 신뢰성
폐쇄 루프 제어는 DSP 프로세서에 의해 실현됩니다.PC는 제어 링과 독립되어 있어 제어 시스템의 실시간 고효율을 보장하고, 테스트 시스템의 모든 변경 사항에 적시에 신속하게 대응하며, 제어의 신뢰성과 높은 정밀도를 보장합니다.모든 입력 채널에는 24비트 해상도 ADC, 저잡음 하드웨어 설계, 내장형 아날로그 및 디지털 앤티앨리어싱 필터가 있어 높은 분석 정확도를 효과적으로 보장합니다.
비.간단한 조작
Windows 기반 응용 프로그램 소프트웨어는 작동하기 쉽고 풍부한 보조 기능을 갖추고 있습니다.시스템의 강력한 자동 마법사와 테스트 보고서 자동 생성 기능을 통해 반복적이고 지루한 테스트 작업을 보다 쉽게 수행할 수 있습니다.테스트 매개변수는 풍부하고 엄격하며 USB2.0 인터페이스를 통해 컴퓨터에 더욱 밀접하고 조화롭게 연결할 수 있습니다.
C, 강력한 기능과 유연성
진동 컨트롤러 여러 복잡한 작업을 완료할 수 있는 강력한 진동 제어 플랫폼입니다.동일한 하드웨어 플랫폼에서 다양한 애플리케이션 소프트웨어 구성을 통해 다양한 분석 작업을 완료하여 다양한 테스트 분석 요구 사항을 충족할 수 있습니다.컨트롤러는 사용자의 다양한 요구를 충족시키기 위해 다양한 사용자 요구에 따라 해당 하드웨어와 소프트웨어를 구성할 수 있는 모듈식 설계를 채택합니다.
