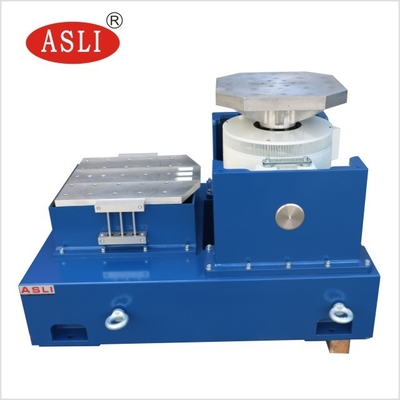

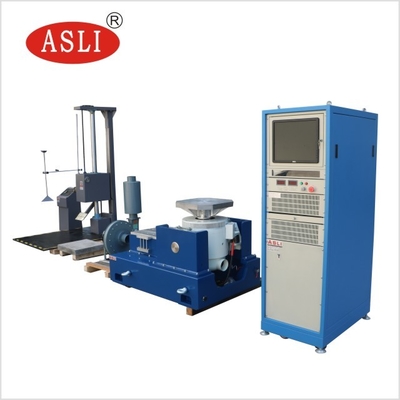

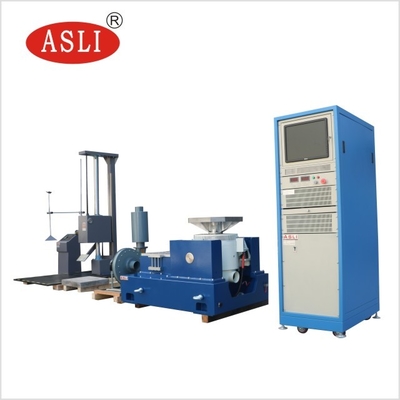

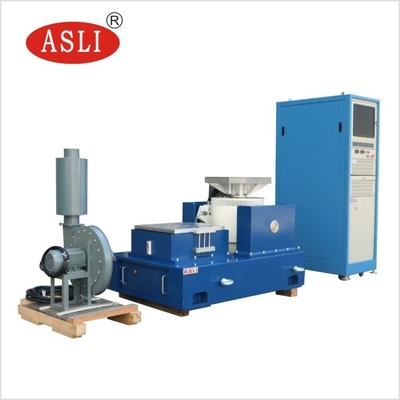

사인 스위프와 무작위 시험을 위한 2-4000Hz 주파수 범위와 전기 역동학적 진동 교반기
제품 응용
진동시험은 그것이 어떻게 실제적인 환경을 반응하는지 보기 위해 요소 또는 장치를 자극하거나 강타하는 것에 대하여 있습니다. 진동시험은 회로판, 항공기, 선박, 로켓, 미사일, 자동차와 가전 제품과 다른 산업용 제품의 다양한 적용을 가지고 있습니다.
밴 코드 회사는 당신에게 전체 충격과 검사 중인 설계를 제공하고, GB, GJB, UL, JIS, DIN, ISO, BS, 밀리리터, IEC과 ASTM과 같은 국가적이고 국제 표준에 따라 당신을 위한 제품의 품질을 입증할 수 있습니다.
3. 기계선정 방식과 진동 발생기의 구조도
① 엑스페리먼트 조건은 당신의 회사에 의해 공급했습니다 ;
② 시험 유형 : 사인 스위프 ; 임의 ;
③ 주파수 사운드는 이릅니다 : 2-4000Hz
④ 방식 : (g) = (2 π f)2Dcm/980≒A=0.002DmmF2D=A/0.002F2
F=M(kg) ×A(g)
4. 시스템 원리의 회로 구성도
|
5. 장치 구성 기술
| 프로젝트 | 구성 설명 | 양 |
| 1. | 진동 테이블 본체 | |
| 전자기 여기 생성기 | 1 | |
| (사일런서를 포함하여) 팬을 냉각시키기 | 1 | |
| VT0606 수직 확장 플랫폼 600 밀리미터 * 600 밀리미터 | 1 | |
| HT0606 수평선상 유막 슬라이드 테이블 600 밀리미터 * 600 밀리미터 | 1 | |
| 2. | 디지털 스위치 전력 증폭기 | |
| 전력 증폭기 | 1 | |
| 서보 기구에 의한 보호 시스템 | 1 | |
| 필드 전력 공급 | 1 | |
| 3. | 디지털 진동 조절 장치 | |
| 디지탈 발진기 제어기 호스트 | 1 | |
| 시스템 가속도 센서 | 1 | |
| 제어 컴퓨터 | 1 | |
| 소프트웨어 설치 디스크를 제어하세요 | 1 | |
| 4. | 랜덤 결합 | |
| 케이블 라인과 통풍관을 확장하세요 | 1 | |
| 작동 설명, 검사 보고서, 자격 증명서, 정비교범, 기타 등등 | 1 | |
| 첨부된 특수 도구 | 1 | |
| 진동 가압바 / 가압바 정착물 | 1 | |
| 무지진 에어백 | 4 |
VI. 기술적인 매개 변수
| ES-3 전자기 여기 발생기 매개 변수 | |
| 최대 싸인 힘 | 300Kg.f 성수기 |
| 최대 막힘 | 300Kg.f r.ms |
| 최대 충격 충격 힘 | 600Kg.f 성수기 |
| 주파수 범위 | 1~3500 Hz |
| 최대 변위 | 24 밀리미터 p-p |
| 최대 속도 | 1.6m/s |
| 최대 가속도 | 100G (980 Ｍ / s2) |
| 최대 적재량 | 100 킬로그램 |
| 진동 격리 주파수 | 2.5 Hz |
| 움직임 써클의 지름 | Ф 150 밀리미터 |
| 동적 써클 품질 | 3 킬로그램 |
| 대지 스크루 | 13×M8 |
| 자기 누설 | <10gauss |
| 테이블 사이즈 | 750 밀리미터 560 밀리미터 670 밀리미터 (수직 표) |
| 표 중량 | 약 560 Kg |
| ES-3 디지털 스위치 전력 증폭기 | |
| 출력 전원 | 4KVA |
| 출력 전압 : | 110V |
| 출력 : | 30A |
| 전력 크기 | 720mm×545mm×1270mm |
| 중량 | 230KG |
| 서보 기구에 의한 보호 시스템 | |
| 기능 : | 해류, 입력 부족 전압, 외부 결점, 제어 에 온도, 풍압은, 치환 위에서, 전압 위에서, 공급, 논리 장애, 입력 부족, 등을 강화합니다 |
| 디지털 진동 조절 장치 VCSusb-2 | |
| 하드웨어 형태 : |
2개의 채널 입력과 1 출력 채널 싸인, 임의 전형적 영향, 낭랑한 훈련과 주재 (구입) |
| 제어 컴퓨터 | 원래 브랜드 컴퓨터, LCD 디스플레이 (키보드 / 광전자 마우스를 포함하여) |
| 소프트웨어 | 테스트 파라메타와 분석 기능에서 설정하면서, 중국 / 영어 작전이 시간 영역과 주파수 영역 분석, 신호 출처, 사인 스위프 분석, 기타 등등 단어 시험 보고서, 신호와 데이터 디스플레이, 저장을 수행할 수 있습니다. |
| 운영 체제 | 윈도우 10 |
| 가속도 센서, LAB24112 |
주파수 범위 : 1- -12,000 Hz 민감도 : 50 밀리볼트 / Ｇ 온도 범위 : -24-250C |
| Ｖ Ｔ 0606 수직 확장 플랫폼 | |
| 소재 품질 | 알우퍼 |
| 대지 사이즈 | 600 mm×600 밀리미터 |
| 고정용 홀 위치 | M8 스테인레스 강 나사 슬리브, 장기 마모 방지 |
| 상한 사용 빈도 |
동양혈관 1000 HZ 확률론적 2000HZ |
| 중량 | 35KG |
| Ｈ T0606 수평선상이 유막 슬라이드 스테이지 | |
| 소재 품질 | 알우퍼 |
| 대지 사이즈 | 600 mm×600mm |
| 고정용 홀 위치 | M8 스테인레스 강 나사 슬리브, 장기 마모 방지 |
| 상한 사용 빈도 |
동양혈관 800 HZ 확률론적 2000HZ |
| 중량 | 35 |
| (제거 스피커를 포함하여) BL-300 냉각 Fan | |
| 팬 전력 : | 1.1 Ｋ Ｗ |
| 유속 | 1404m3/h |
| 전기적인 요구사항 : | |
| 원천 | 3 단계 380V / 50Hz, 15 KVA |
| 접지 저항 | ≤4Ω |
vii. 장비 성능 도입 :
7.1, 진동 테이블 본체 VG 300-38
7.1.1. 가동 코일
진동 테이블은 캐스트를 갖추고 있고, 손으로 가동 코일, 광전자 공기 로드 서포트 시스템과 듀얼 베어링 축 지시를 기계화했습니다. 듀얼 베어링 유도는 뛰어난 지속으로, 진동시험 동안 굴대 동적 교차와 회전을 감소시키기 위해 돕는 고유한 기능입니다.
7.1.2. 여자 코일
듀얼 자기를 띤 경로구조, 낮은 자기 누설과 균일 자기장
7.1.3. 플랫폼 표면
장기 웨어와 녹 방지 효과로, 진보적 인산화 치료와 자동차 도료공학을 사용하기.
7.1.4. 대만 체제는 춥습니다 :
저소음 선풍기는 플랫폼의 공기 흡입부 구조를 향상시키기 위해 채택됩니다, 여자 코일이 벌집형 통풍관을 채택합니다, 중앙 자기 링이 이중 레이어 단락 통풍관, 기타 등등을 채택합니다. 새로운 공기 덕트 설계는 냉각 효과를 강화하기 위해 채택됩니다.
7.2. SA 디지털 스위치 전력 증폭기
믿을 만한 MOSFET 또는 IGBT 기술과 SA 시리즈 디지털 스위치 전력 증폭기,
a. 고안정성과 신뢰성
비. EU CE 표준 요구 사항의 순응성
Ｃ. 고출력 증폭기와 정현파 주파수 펄스폭 변조 기술을 사용하기.
Ｄ. 스위치 전원의 작업 원칙을 이용할 때, 변환 효율은 높습니다.
Ｅ. 전자적 자동 흐름 -샤링 기술은 사용됩니다
Ｆ. 좋은 안전 성능.
7.3. 서보 기구에 의한 보호 시스템
방지 기능은 체온, 전류, 전압, 구동 전원 공급 에 생산, 치환, 체온, 외부 연계, 등 에 몸 에 생산 위에서, 통과하여 전압, 위상 결핍증, 논리 실패, 전력 모듈 하에 전압을 포함하여 완전합니다
7.4. 수직 팽창 플랫폼
확대 플랫폼은 보통 더 큰 설치 시편대로서 사용되며, 그것이 케케묵거나 라운드 또는 사용자 관습일 수 있습니다. 확대된 플랫폼의 동특성을 감소시키기 위해, 모든 확대된 플랫폼은 모델링에 의해 분석되어야 합니다
7.5. 광전자 자동 매칭 시스템
평형에 남아 있기 위해 자동적으로 가동 코일 위치를 조정하세요. 가동 코일이 항상 하역 동안 집중된다는 것을 자동 조심 장치는 보증합니다.
7.6. 수평 활주 플랫폼
수평 슬라이드 테이블 설계는 높은 모멘트 전복과 측상 한계를 가지고 있습니다. 가이드 유막 감폭 특성을 유지하는 동안, 표준 수평 슬라이드 테이블 장치에 결합된 이 설계 개념이 고다이나믹 토크 한계를 가지고 있습니다. 수평단은 스케이트보드, 연결기, 천연 화강석 플레이트, 수평 슬라이드 기지와 독립적 오일원으로 구성됩니다.
8. 디지털 진동 조절 장치에 대한 도입
진동 조절 장치는 진보적 분산형 구조 시스템을 도입하고 폐-루프 제어가 DSP 프로세서에 의해 실현됩니다. PC는 제어 시스템의 실시간이고 높은 효율성을 보증하는 제어링으로부터 독립하고, 적시에 그리고 빨리 어떠한 시험 시스템 변화에 응답할 수 있고, 제어의 안정과고 정밀도를 보장합니다. 하드웨어는 24 비트 분해능, 고정밀 부동 소숫점 수자 여파와 하드웨어 회로의 저소음 설계 기술과 300 마하즈, ADC / DAC까지 32개 주요 주파수와 약간 부동 소숫점 DSP 프로세서를 채택합니다, 제어기가 다이내믹 레인지가 90dB 이상이고 신호대잡음비가 100dB 이상인지를 무작위로 컨트롤합니다.
7.1. 진동 조절 장치의 특징 :
A. 고성능과 신뢰성
폐-루프 제어는 DSP 프로세서에 의해 실현됩니다. 시험 시스템의 어떠한 변화에 제어 시스템, 적시이고 빠른 응답의 실시간이고 높은 효율성을 보증하고, 제어의 신뢰성과고 정밀도를 보증하면서, PC는 제어링으로부터 독립합니다. 효과적으로 분석의 고정밀도를 보증하면서, 모든 입력 채널은 24 비트 분해능 ADC와 저잡음 하드웨어 설계와 짜맞춘 아날로그와 디지털 기계 에일리어싱 필터를 가지고 있습니다.
비. 단순 작동
윈도우를 기반으로 하는 응용 소프트웨어는 부유한 보조 기능을 운영하고 가지고 있기 쉽습니다. 시스템의 강력한 자동 위저드와 테스트 리포트 자동 생성 기능은 반복성이고 지루한 검사 태스크를 더 쉽게 합니다. 테스트 파라메타는 부유하고 혹독하고 USB2.0 인터페이스가 그것을 밀접하게 더 컴퓨터에 연결되고 화목하게 합니다.
강력한 기능과 유연성인 Ｃ
다수 복잡한 작업을 완료할 수 있는 강력한 진동 제어 플랫폼 진동 조절 장치. 똑같은 하드웨어에서 플랫폼, 다양한 응용 소프트웨어 구성은 당신의 다른 시험 분석에 대한 필요를 충족시키기 위해, 다양한 분석 작업을 완료할 수 있습니다. 제어기는 다양한 사용자가 사용자들의 다른 필요를 충족시킬 필요가 있다는 것을 상응하는 하드웨어와 소프트웨어를 구성할 수 있는 모듈 설계를 채택합니다.
