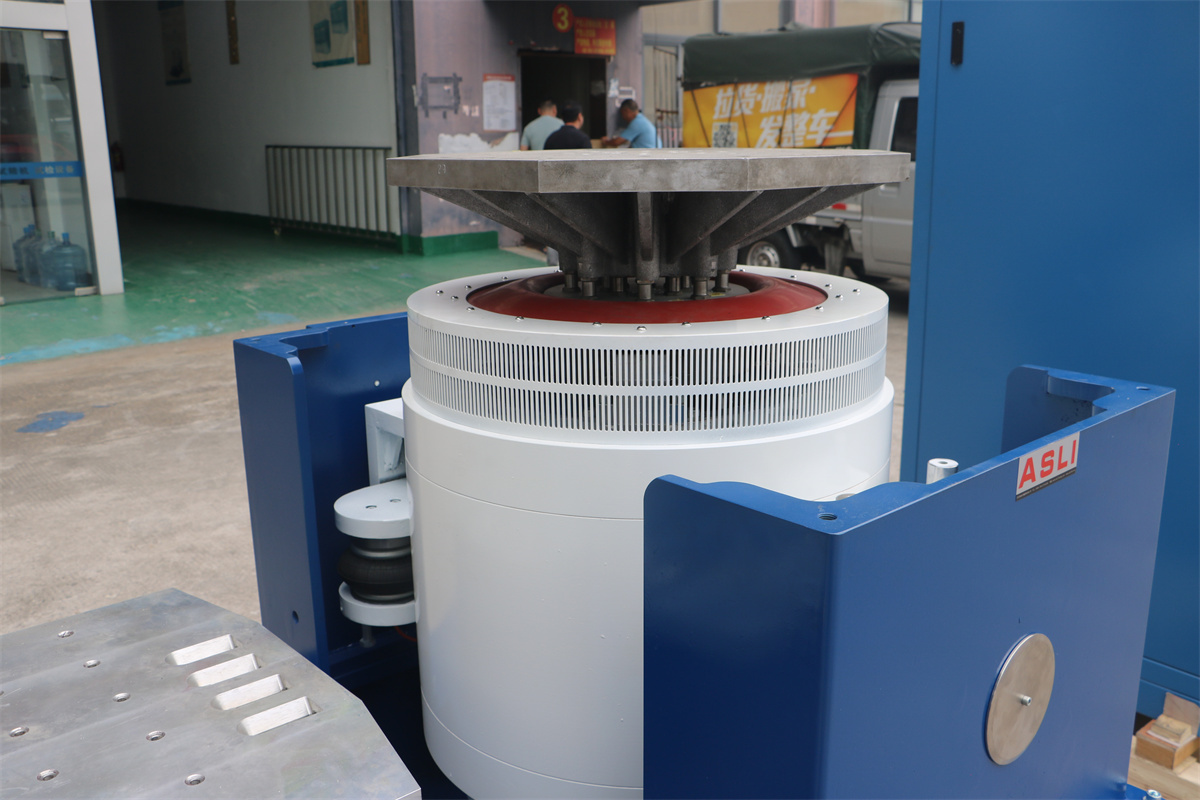

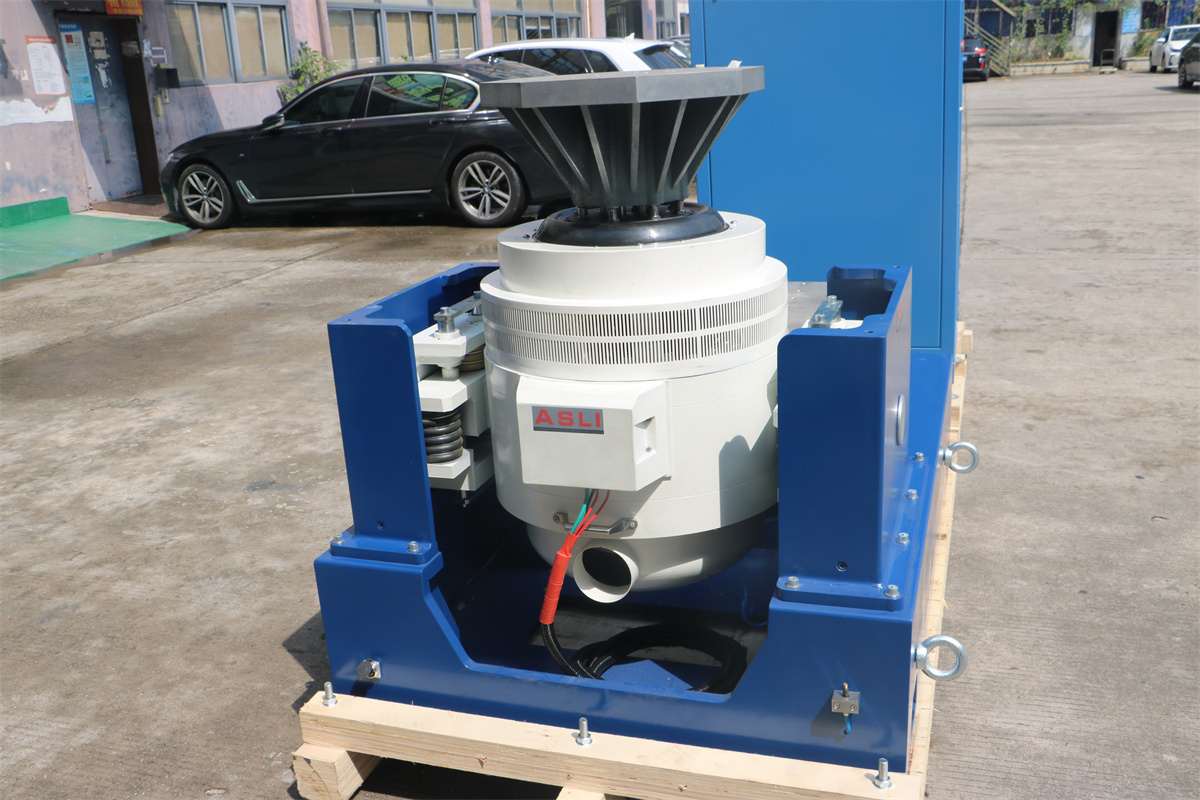

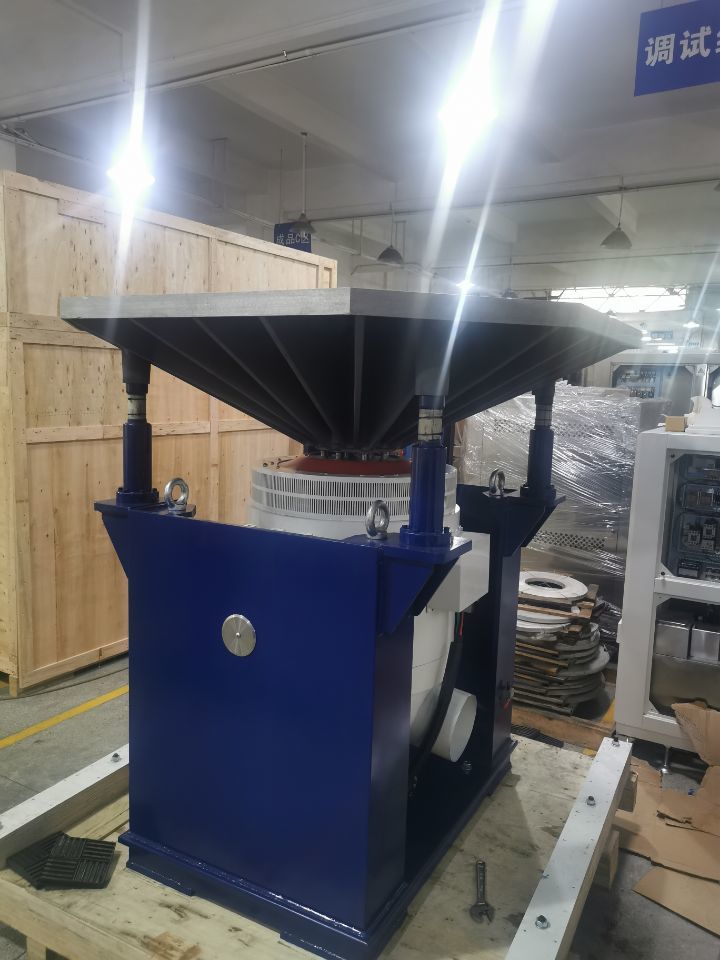

자동차 배터리용 ECE R100 표준 수직 진동 시험기
자동차 배터리 관련 유럽 표준 및 인증 요구 사항:
EN 50342-1 및 EN 50342-2: 이 표준은 배터리의 일반 요구 사항 및 성능 테스트에 대한 표준이며, 자동차 배터리를 포함한 다양한 유형의 배터리에 적용됩니다. 배터리의 성능 및 안전 요구 사항을 명시합니다.
ECE R100 표준(경제 위원회 규정 100): 이는 전기 자동차의 배터리 시스템 및 고전압 전기 부품에 대한 안전 성능 요구 사항을 명시하는 국제 표준입니다. 전기 자동차의 배터리 시스템에 대해 ECE R100은 관련 안전 요구 사항을 제공합니다.
EN 60068-2-64: 이는 자동차 배터리와 같은 장비에 적용되는 장비의 진동 성능 테스트에 대한 표준입니다. 진동 테스트는 차량이 주행할 때 배터리가 진동 환경에서 제대로 작동하는지 확인하는 데 도움이 됩니다.

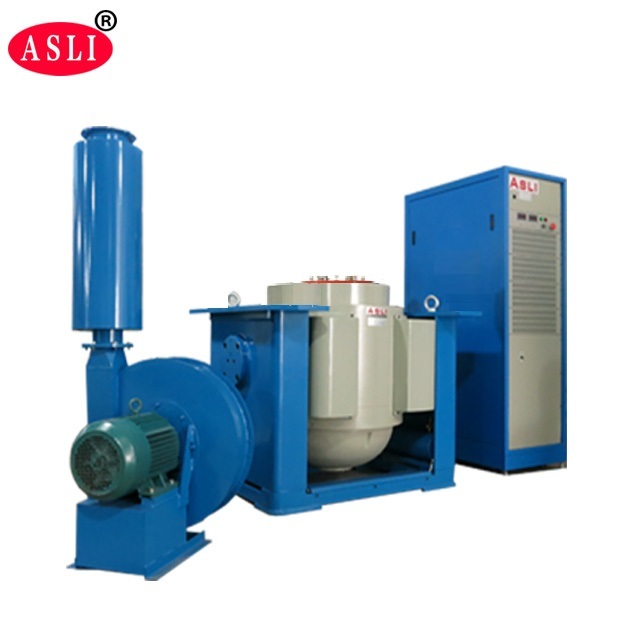

ASLI 브랜드 ES 시리즈 전자기 진동 시스템은 실험실 조건에서 진동 환경을 시뮬레이션하고 다양한 진동 테스트 응용 분야의 충격 강도와 신뢰성을 테스트합니다. 실험실에서 진동 테스트 시스템의 도움으로 정현파, 랜덤, 공진 검색 및 체류 고전 충격 및 도로 시뮬레이션 등의 모델 시뮬레이션을 수행할 수 있습니다. 이는 제품 품질 보증, 신제품 연구 개발에 필수적입니다.
기술 매개변수:
| 모델 |
정격 정현파 |
정격 랜덤 힘(N) |
주파수 |
정격 가속도(m/s2) | 정격 속도(m/s) |
정격 변위 |
최대 적재(Kg) | 가동 코일(Kg) |
치수 가동 코일(mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
성능 매개변수
1. 강제 공기 냉각 포함
2. 힘 범위 3kN ~ 70kN.
3. 랜덤 여기력 대 정현파 여기력 비율은 1:1
4. 2배 정현파 충격력(3배 선택 가능)
5. 피크 변위 값: 25mm, 40mm.51 mm.76 mm, 100 mm.
6. 최적화된 설계를 갖춘 경량 전기자에는 강력한 진동 방지 성능이 있습니다..
7. 트러니언 위치의 에어 스프링은 뛰어난 진동 격리 효과를 제공합니다.
8. 중앙 챔버 에어 스프링은 강력한 지지력과 뛰어난 저주파 성능을 제공합니다.
9. 이중 자기 회로 설계, 작은 자기 누설, 균일한 자기장.
10. 사용 가능한 테스트 기능에는 정현파 및 랜덤 기능이 포함됩니다. 충격. 그리고 더 많은 기능.
11. 뛰어난 방열 효과 및 저소음
12. 효율적이고 안정적인 전력 증폭기

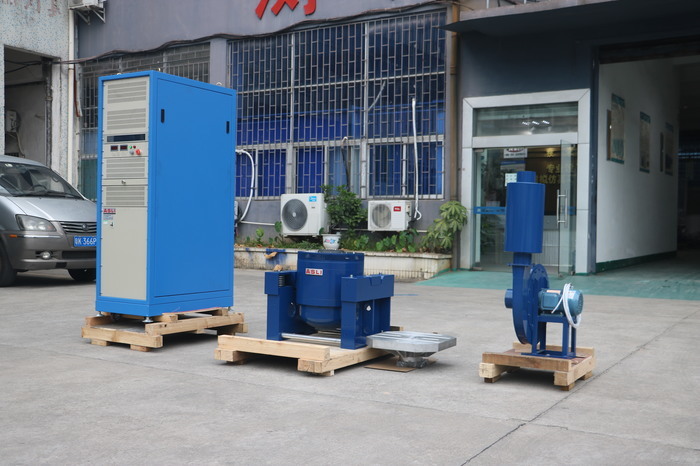

수평 및 수직 테스트 슬라이딩 테이블이 있는 공랭식 진동 테스트 시스템은 수평 및 수직 테스트에 사용할 수 있습니다.
쉽게 뒤집을 수 있으며 간단한 양방향 전환 모드를 제공합니다.
MOSFET 또는 IGBT 모듈이 있는 전력 증폭기 당사의 테스트 장비의 전력 증폭기는 초고 안정성 및 신뢰성을 갖춘 고성능 MOSFET 또는 IGBT 모듈을 채택합니다. 안전 성능 당사의 공랭식 진동 테스트 시스템은 유럽 표준 테스트 요구 사항을 준수합니다. 전력 증폭기에는 비상 정지 버튼이 장착되어 있어 비상 상황에 적시에 대응할 수 있습니다. 동시에 미국 UL 및 유럽 CE 표준 안전 요구 사항을 충족합니다.
자동차 배터리용 ECE R100 표준 수직 진동 시험기에 대해 궁금한 점이나 필요한 사항이 있으면 언제든지 문의하십시오.
