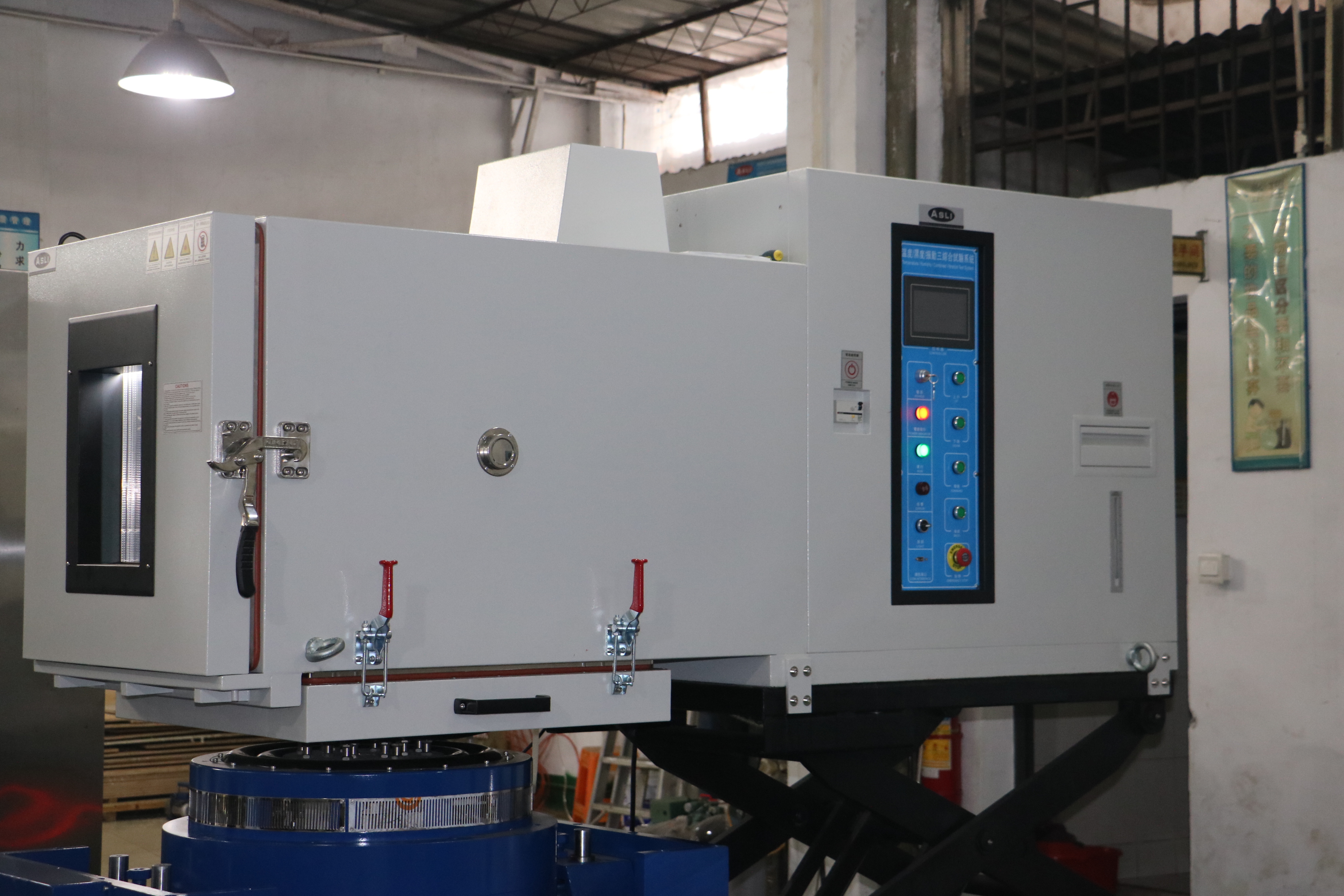

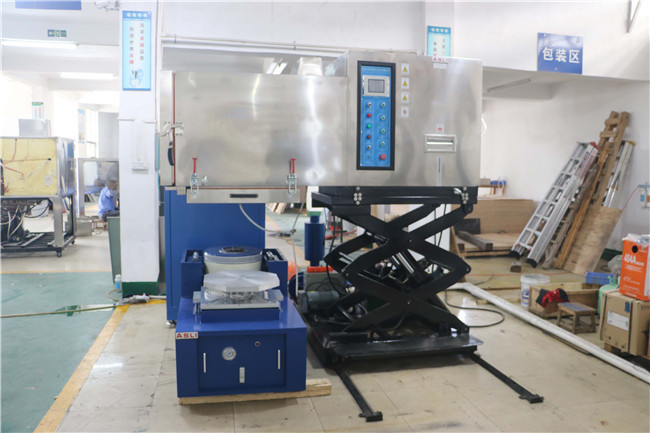

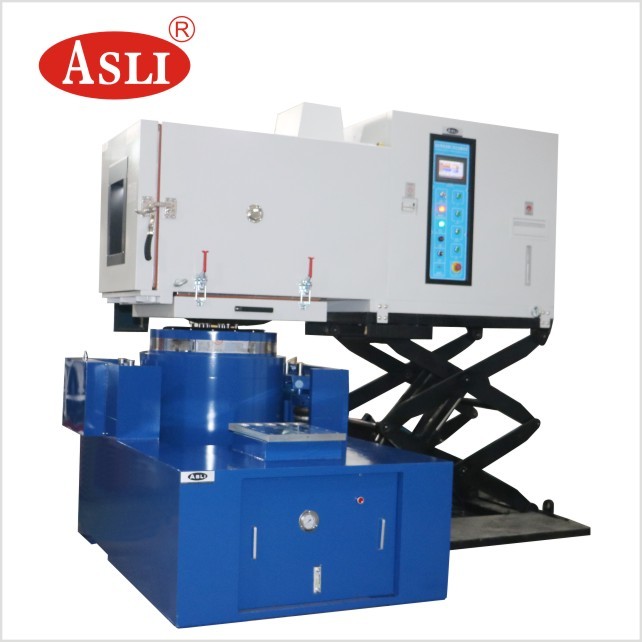

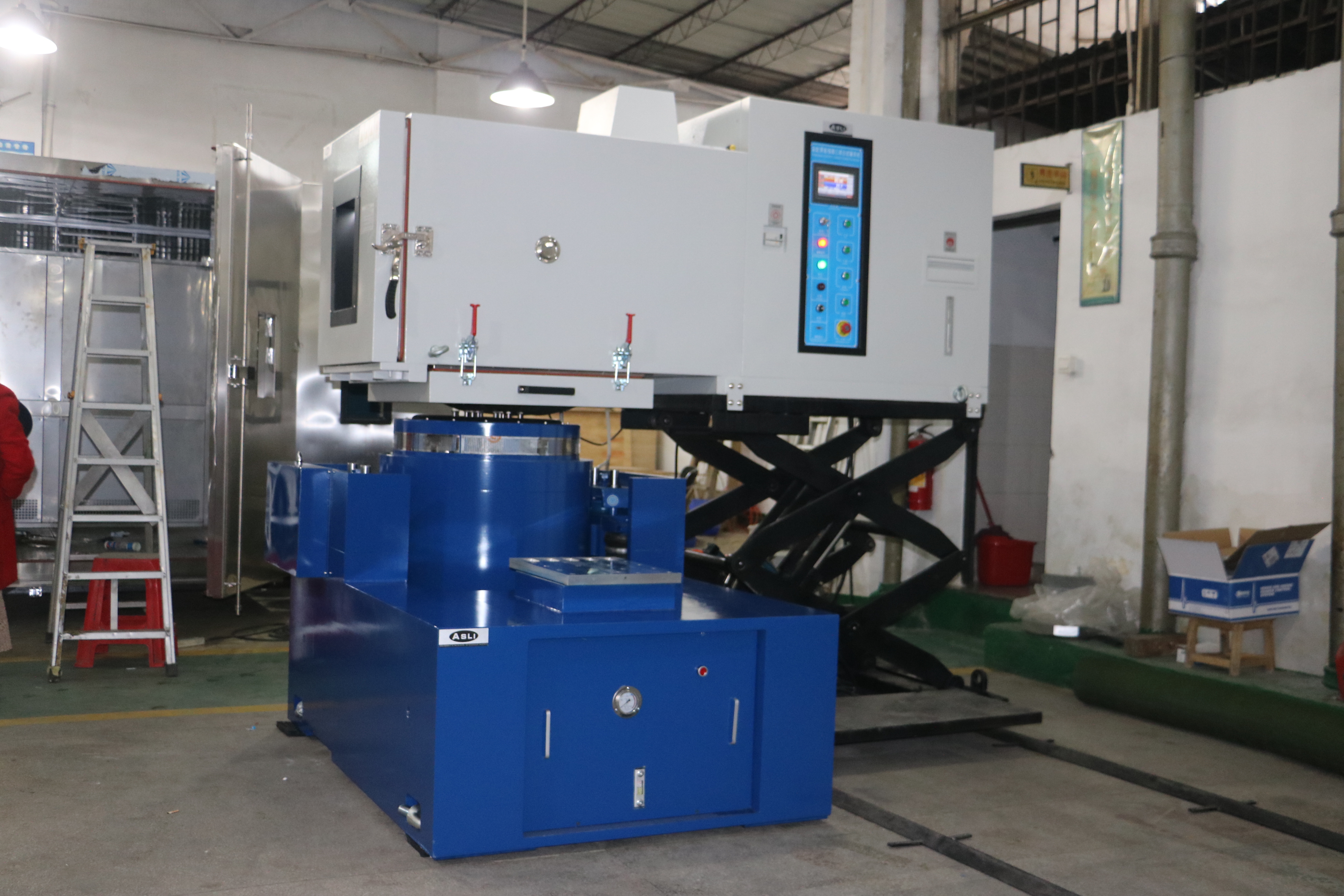

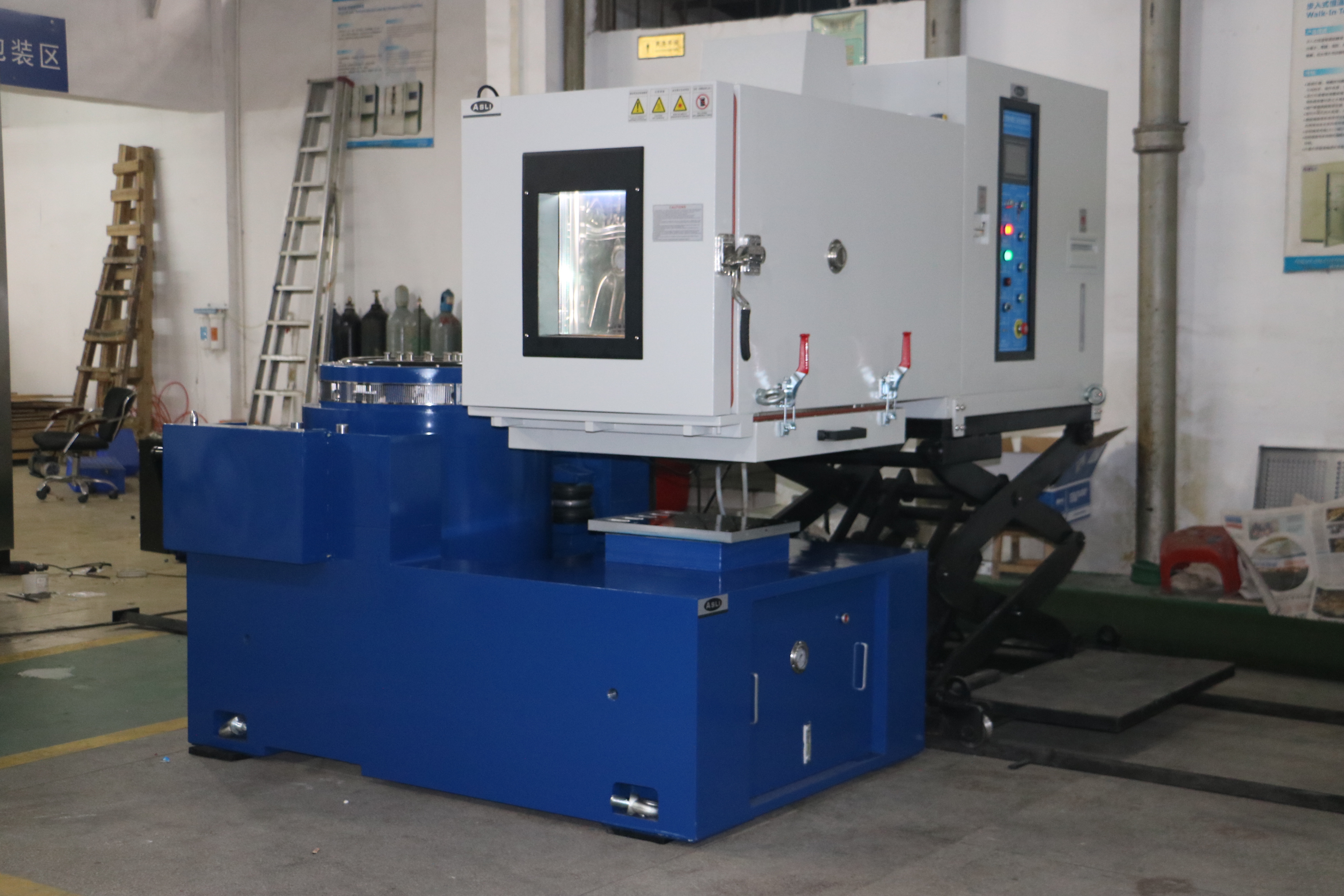

맞춤형 프로그래밍 가능 환경 기후 테스트 결합 진동 셰이커 시스템
Product Details
| sine force: | 20000N | speed: | 1.8m/s |
|---|---|---|---|
| displacement: | 51mm | frequency: | 3~2000HZ |
| loading: | 300kg | Acceleration: | 100g |
| armature: | 320mm | ||
| 강조하다 |
프로그래밍 가능 진동 셰이커 시스템,환경 기후 테스트 셰이커,맞춤형 진동 테스트 시스템 |
||
Product Description
The high-frequency vertical and horizontal electromagnetic vibration shaker for semiconductor applications is designed to evaluate the resonant frequencies of product and package designs and to simulate the random vibration that occurs during distribution or in-use environments이 시스템은 조작이 간단하며 정부, 산업 및 기업 사양에 따라 다양한 진동 테스트를 수행 할 수 있습니다.
- 실험실과 냉각 시스템을 결합한 구조로, 독립적인 콘솔과 함께 작고 우아한 디자인을 자랑합니다.
- 원본 냉각 압축기 단위와 해외에서 수입 된 주요 액세서리를 갖추고 편리한 작동.
- 온도 및 습도 프로그램을 자동으로 제어 할 수있는 수입 LCD 컬러 터치 스크린 컨트롤러
- RS-232 통신 인터페이스가 장착되어 있습니다. 고객 특수한 요구 사항을 충족시키기 위해 사용자는 진동 테스트 벤치의 다양한 모델 중에서 선택할 수 있습니다.좋은 냉각 성능 외에도, 벤치는 또한 기계적인 진동의 놀라운 효과를 제공합니다.
- 진동 벤치와 결합된 열 및 공기 밀폐 시스템은 신뢰할 수있는 기계 진동 및 충격 진동 테스트를 제공합니다.
| 모델 | THV-408 (A~F) |
| 내부 차원 | W600 × H850 × D800 (mm) |
| 외부 차원 | W850 × H1950 × D2100 (mm) |
| 온도 범위 | 낮은 온도: (A: 25oC; B: 0oC; C: -20oC; D: -40oC; E: -60oC; F: -70oC) 높은 온도: 100oC (150oC) |
| 습도 범위 | 20%~98% R.H. (10%~98% R.H. / 5%~98% R.H.는 비습기를 필요로 하는 특별한 선택 조건) |
| 분석 정확성 / 분포 온도 및 습도의 균일성 | 00.1oC, 0.1% RH / ±2.0oC, ±3.0% RH |
| 온도 및 습도의 제어 정확성 | ±0.5oC, ±2.5% R.H. |
| 온도 상승 / 하락 속도 | 온도 상승 약 0.1 ~ 3.0oC/min / 온도 감소 약 0.1 ~ 1.5oC/min (하락속도 최소 1.5oC/분은 특별한 선택 조건입니다.) |
| 내부 및 외부 자료 | 내부 상자의 재료는 SUS 304# 스테인리스 스틸이고, 외부 상자는 스테인리스 스틸 또는 페인트 코팅이 있는 SEE 냉불 스틸이다. |
| 단열물질 | 고온, 고밀도, 포맷 클로린, 에틸 아세트 폼 단열 재료 |
| 냉각 시스템 | 바람 냉각 또는 물 냉각 / 단일 세그먼트 압축기 (-40oC), 이중 세그먼트 압축기 (-70oC) |
| 보호 장치 | 피지 자유 스위치, 압축기 과부하 보호 스위치, 고전압 및 저전압 냉각 액체 보호 스위치, 과 습도 및 과 온도 보호 스위치, 피지, 고장 경고 시스템,물 단기 저장 경고 보호 |
| 선택용 액세서리 | 작동 구멍이 있는 내부 문 (선택), 기록기 (선택), 물 정화기, 탈습기 |
| 진동 테스트 장비 | 고객의 테스트 조건에 따라 적절한 진동 테스트 벤치를 선택하십시오. 기술적 매개 변수를 위해 이 카탈로그에 있는 전기역학형 진동 검사기의 매개 변수를 참조하십시오. |
| 힘 | AC380V 3단계 5선, 50/60HZ |
| 모델 | 부하력 (N) | 가등급 무작위력 (N) | 주파수 범위 (Hz) | 가속량 (m/s2) | 가속도 (m/s) | 가명 이동량 (p-p) mm | 최대 부하량 (Kg) | 이동 코일 (Kg) | 이동 코일의 크기 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

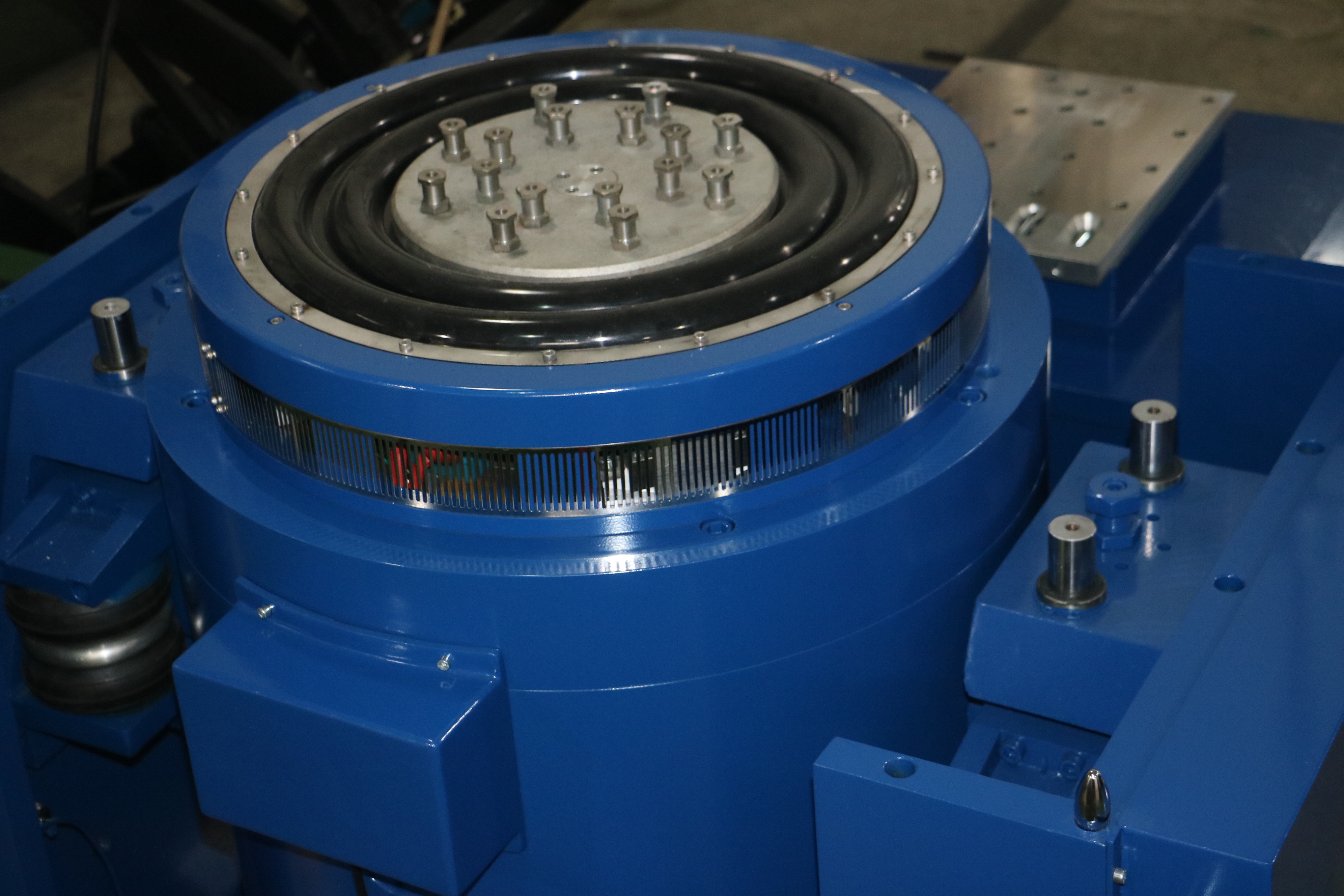

- 잘 설계된 동적 원형 골격, 더 높은 단계의 축적 공명 주파수
- 이중 자기 회로 설계, 낮은 자기 흐름 누출, 컴팩트하고 합리적인 구조.
- 로커 막대기 롤러 베어링, 직선 및 수입 지향 복합체 경직성 지향, 강한 특이한 부하 용량.
- 트리니온 격리 기반, 편리한 모바일 설치와 함께 진동 사용에 전념
- 움직이는 시스템의 첨단 기술은 동적 원의 높은 신뢰성을 보장합니다.
- 새로운 유관 설계는 냉각 효과를 향상시킵니다.
- 고정적인 딱딱함과 역학적 딱딱함은 풍선을 줄이고 진동 테이블의 탑재 용량을 높이고 낮은 주파수 성능을 향상시킵니다.
사용자 지정 프로그래밍 가능한 환경 기후 테스트 조합 진동 쉐이커 시스템에 대한 질문이 있거나 필요하면 저희에게 연락하십시오.
