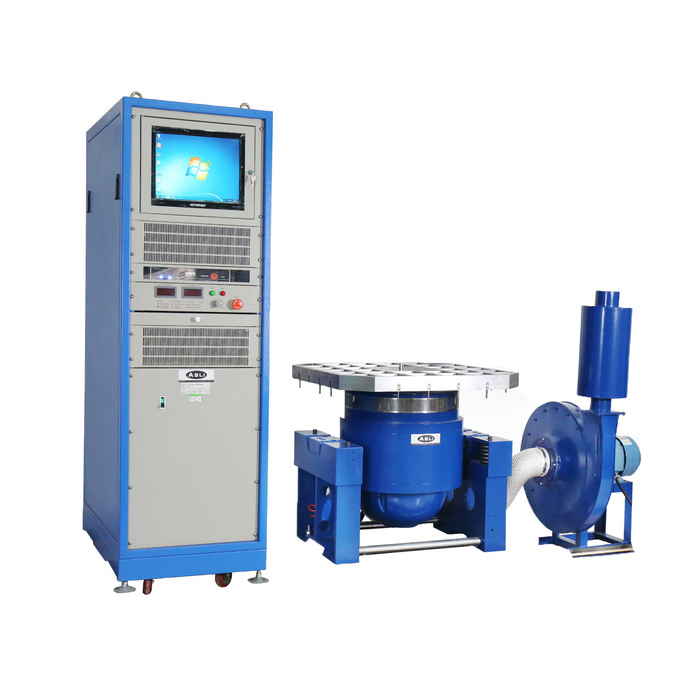

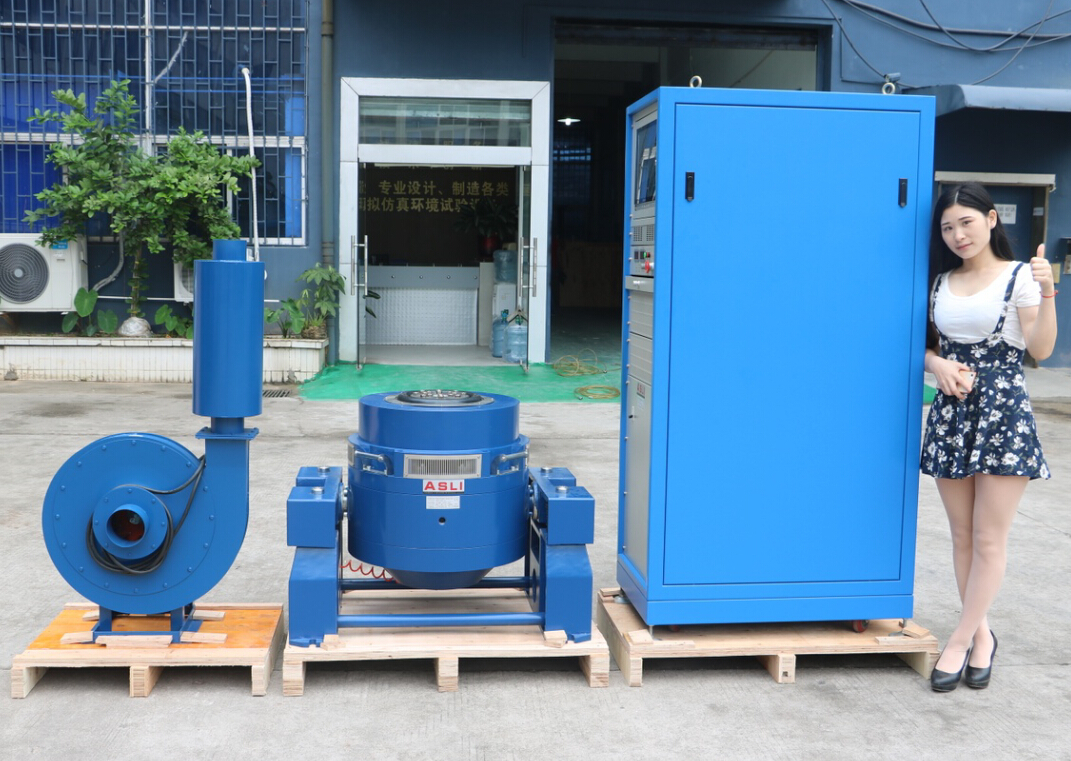

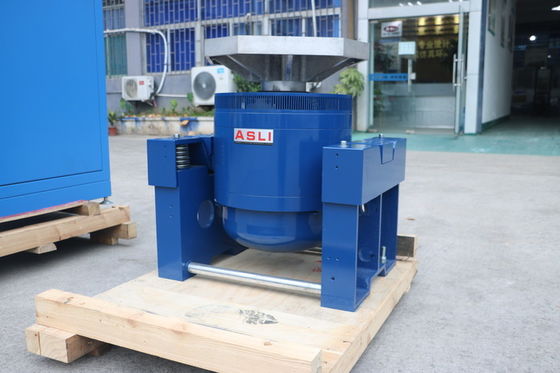

RTCA DO-227 UN68.3 배터리용 수직 진동 전자기 쉐이커
진동 쉐이커에 사용되는 다양한 산업 용어:
응용 분야:
저희는 다음을 제조합니다.수직 진동 전자기 쉐이커 시리즈 제품은 '이중 자기 회로 구조', '자가 생성 골격 작용 원', '공중 지원', '롤러 베어링 및 선형 가이드', '트러니언 절연' 첨단 현대 기술 및 특수 기술을 채택하여 X, Y, Z 3축 정현파 진동 시험 및 광대역 랜덤 진동 시험을 완료할 수 있으며, 고전적인 (반 사인파, 사다리꼴, 톱니파) 펄스 및 충격 응답 스펙트럼 시험을 완료할 수 있습니다. 이 제품은 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품, 통신, 가전 제품 및 기타 분야에서 널리 사용됩니다.
전자기 고주파 진동 시험기 기술 매개변수:
| 무게(kg) |
정격 사인파 힘(N) |
정격 랜덤 힘(N) |
주파수 범위(Hz) |
정격 가속도(m/s2) | 정격 속도(m/s) |
정격 변위 (p-p)mm |
최대 적재량(Kg) | 가동 코일(Kg) |
치수 가동 코일(mm) |
| ES-1 | Φ600 | Φ600 | 3-3500 | 400 | 1.2 | 1500 | 70 | 2.5 | Φ150 |
| ES-2 | 300×300 | 300×300 | 3-3500 | 800 | 1.6 | 1500 | 70 | 2.5 | Φ150 |
| ES-2a | 300×300 | 300×300 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | Φ600 | 1.6 | 1500 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | Φ600 | 1.6 | 1500 | 350 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | Φ600 | 1.6 | 51 | 350 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | Φ600 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | Φ600 | 1.8 | 51 | 300 | 500 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | Φ600 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | Φ600 | 1.8 | 51 | 500×500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | Φ600 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | Φ600 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | Φ600 | 1.8 | 51 | Φ600 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | Φ600 | 1.8 | 51 | 1100 | 90 | VT600 |
| ES-160 | 160000 | 160000 | 3-2100 | Φ600 | 1.8 | 51 | 400×400 | 150 | VT0303 |
| ES-200 | 200000 | 200000 | 3-2000 | Φ600 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | Φ600 | 1.8 | 51 | 4500 | 300 | Φ870 |
고주파 진동 시험기 특징:
1. 잘 설계된 다이나믹 서클 골격으로 더 높은 단계 축 공진 주파수를 갖습니다.
2. 이중 자기 회로, 낮은 자속 누설, 컴팩트한 구조 및 합리적입니다.
3. 로커 로드 롤러 베어링은 직선형이며 수입 지향 복합 바디 강성 방향, 편심 하중 용량.
4. 트러니언 절연 기초는 호르몬 사용에 전념하며, 이동 편의성을 설치합니다.
5. 첨단 기술은 시스템 주변을 이동하여 다이나믹 서클의 높은 신뢰성을 보장합니다.
6. 새로운 덕트 설계로 냉각 효과를 향상시킵니다.
7. 베어링의 정적 강성, 동적 강성이 작은 풍선으로 진동 테이블 용량을 높이고 저주파 성능을 향상시킵니다.
수평 스탠드 기능: (선택 사항)
1. 더 높은 가속도와 작동 주파수를 실현하기 위해 작은 적재 벤치 내에서 전체 기계 벤치의 적재 용량과 성능을 향상시킵니다.
2. 수평 벤치와 진동 벤치는 일체형으로 완벽한 구조로 설치 및 조정이 편리합니다.
3. 정압 트랙, V자형, 경사 방지 및 바이어스 하중 방지 기능.
내장 오일 펌프, 우수한 구조 및 쉬운 작동.
수평 확장기 기술 매개변수:
| 무게(kg) | 벤치 크기(mm) | 주파수 범위(Hz) | 가동 부품 무게(kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
수직 확장 벤치 기능:
VT 수직 확장 벤치 및 지정된 클램프, 정밀 계산, 정교한 설계로 완벽한 구조, 고품질 재료 및 솜씨에 따라 고객이 최고의 성능을 얻을 수 있도록 보장합니다.
수직 확장기 기술 매개변수:
모델
| 무게(kg) | 최대 주파수(Hz) | 벤치 크기 | VT300 |
| 10 | 2000 | 300×300 | VT400 |
| 16 | 2000 | 300×300 | VT500 |
| 25 | 1500 | 400×400 | VT600 |
| 35 | 1000 | Φ600 | VT0303 |
| 15 | 2000 | 300×300 | VT0404 |
| 22 | 1500 | 400×400 | VT0505 |
| 30 | 500 | 500×500 | VT0606 |
| 58 | 350 | Φ1200 | VT0808 |
| 140 | 350 | Φ1200 | VTl010 |
| 180 | 350 | Φ1200 | VT1212 |
| 250 | 350 | Φ1200 | VT1212 (원형 벤치) |
| 220 | 350 | Φ1200 | 에 대한 관련 문의 사항이 있으시면 |
SRTCA DO-227 UN68.3 배터리용 수직 진동 전자기 쉐이커, 언제든지 저에게 연락하십시오.
