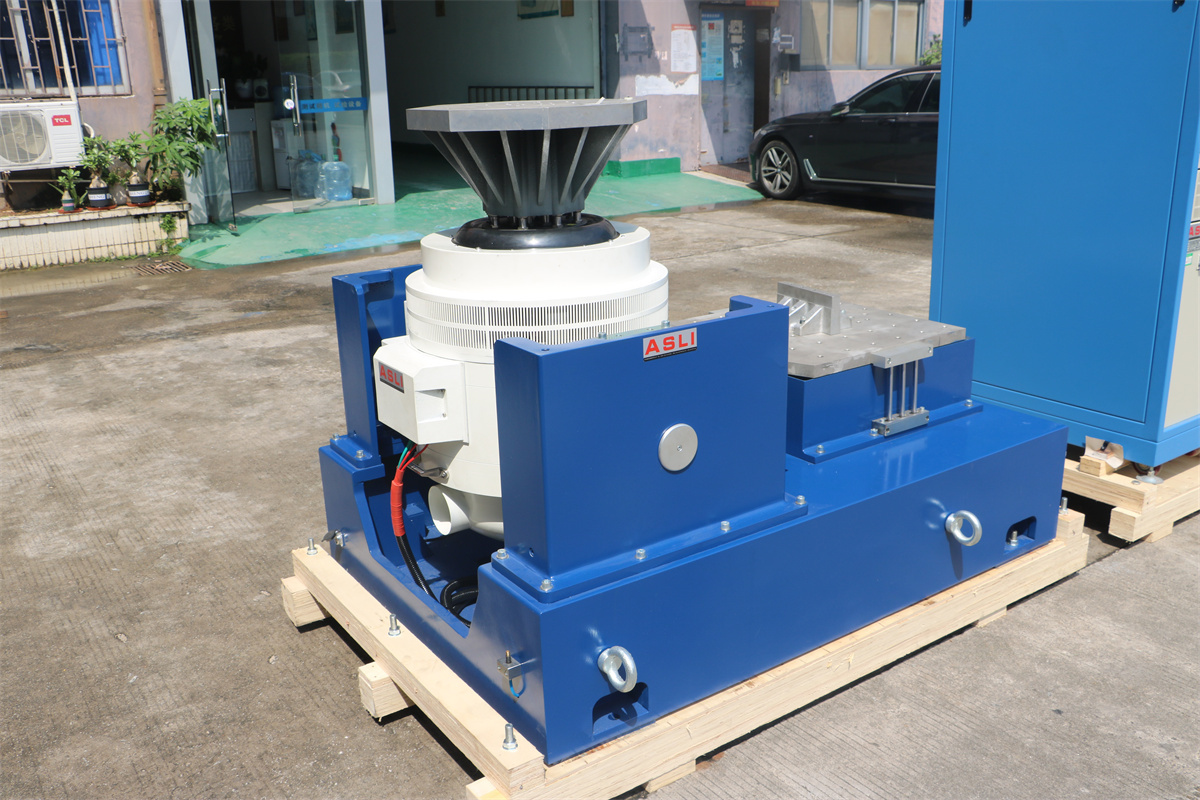

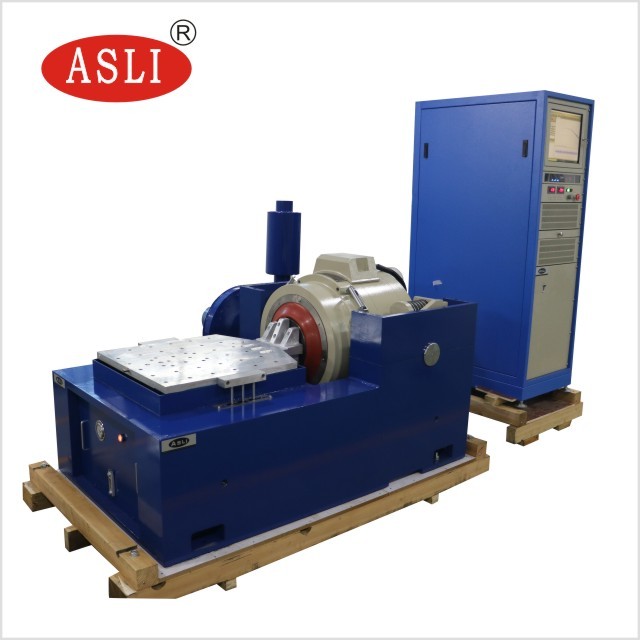

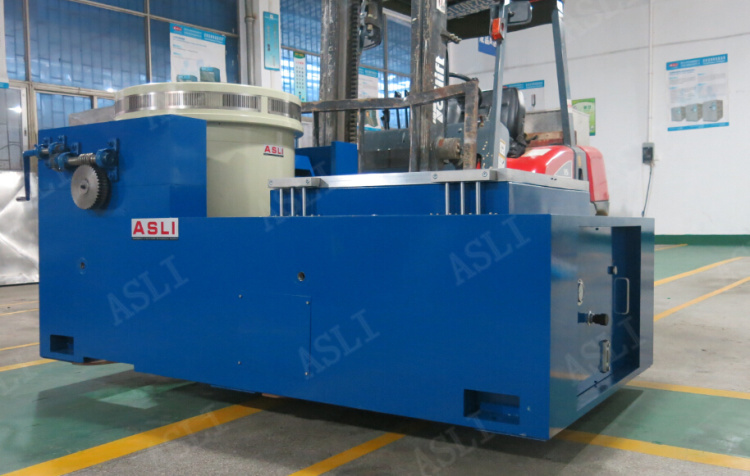

XYZ 축 전자기 수평 및 수직 진동 랜덤 진동 시험 장비
Product Details
| 사인력: | 10000N | 속도: | 1.8m/초 |
|---|---|---|---|
| 배수량: | 51mm | 빈도: | 3~3000hz |
| 로드 중: | 270 킬로그램 | 가속: | 100G |
| 전기자: | 240mm | ||
| 강조하다 |
XYZ 축 전자기 진동 시험기,수평 수직 진동 시험 장비,보증이 있는 랜덤 진동 시험 장비 |
||
Product Description
고주파 진동 시험기는 "이중 자기 회로 구조", "자가 생성 골격 작용 원", "공기 부양", "롤러 베어링 및 선형 가이드", "트러니언 절연"을 포함한 첨단 현대 기술을 채택합니다. X, Y, Z 세 축 정현파 진동 시험 및 광대역 랜덤 진동 시험, 그리고 고전적인 (반 사인파) 충격 및 충격 응답 스펙트럼 시험을 수행할 수 있습니다. 국방, 무기, 항공, 우주, 통신, 전자, 전기 제품, 가전 제품 산업에서 널리 사용됩니다.
- 정격 힘: 정현파 힘 10000N; 랜덤 힘 10000N; 충격 힘 20000N
- 주파수 범위: 3Hz ~ 3000Hz; 고정 주파수, 왕복 스윕, 정현파, 랜덤, 충격 모드 지원
- 주파수 스윕 모드: 선형, 로그, 왕복 스윕, 고정 주파수
- 주파수 스윕 횟수: 1 ~ 32767
- 주파수 스윕 시간: 고정 주파수 / 단일 1~3600분; 주파수 스윕 곡선 표시 가능
- 최대 가속도: 1000 m/s² (무부하)
- 최대 속도: 1.8 m/s
- 최대 변위: 51 mm p-p (무부하), 더블 피크
- 충격 변위: 51 mm
- 코일 이동 질량: 14 kg
- 진동 파형: 정현파, 랜덤, 충격
- 코일 이동 직경: Φ240 mm
- 진동 시스템 치수: W1060 × H750 × D845 mm
- 진동 시스템 중량: 960 kg

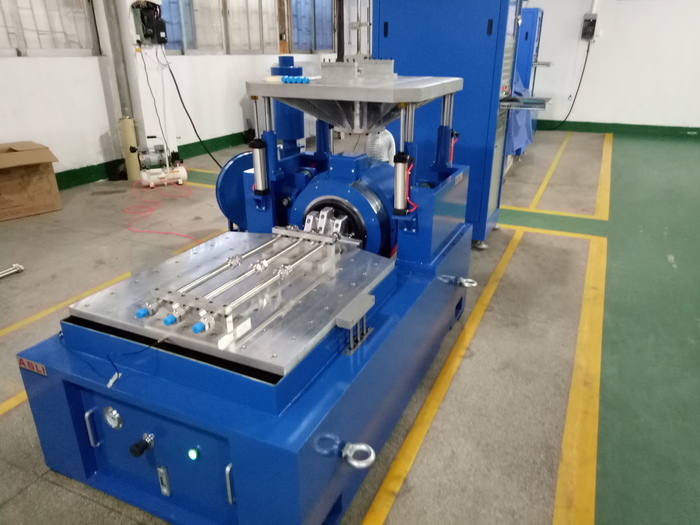

- 포함 액세서리: 600 mm × 600 mm 수직 확장기 및 600 mm × 600 mm 수평 슬립 테이블
| 모델 | 정격 정현파 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p) mm | 최대 하중 (kg) | 이동 코일 (kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

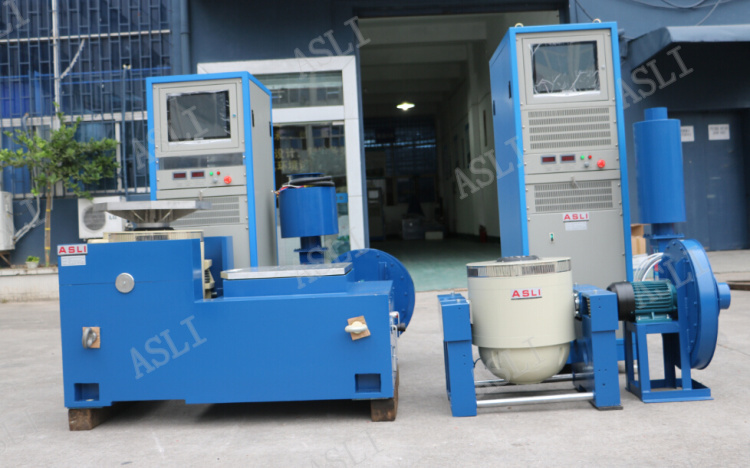

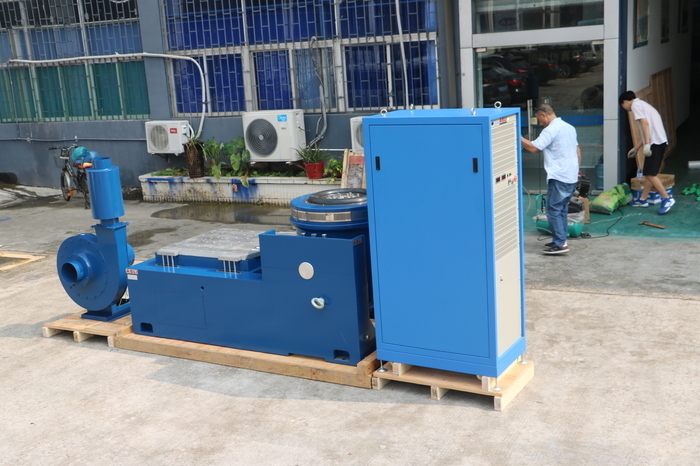

- 진동 발생기 — 1 세트
- 진동 제어기 — 1 세트
- 통신 연결 챔버 — 1 세트
- DA-10 파워 앰프 — 1 세트
- 여기 전원 — 1 개
- 드라이버 소프트웨어 — 1 세트
- 냉각 시스템 — 1 세트
- 산업용 컴퓨터 — 1 세트
- 컬러 프린터 — 1 세트 (선택 사항)
- 가속도 센서 (출력 라인 포함) — 1 개
- 진동 고정구 — 1 세트 (선택 사항, 시험 샘플에 따라)
진동 제어기는 당사의 최신 설계로, 국제적으로 선진적인 분산 시스템 아키텍처를 채택합니다. 핵심은 TI의 최신 TMS320 시리즈 32비트 부동소수점 고속 프로세서입니다. 시험 보고서는 Word 형식으로 자동 생성됩니다. 시험 중 또는 시험 후에 보고서를 편집한 후 자동으로 또는 수동으로 생성할 수 있습니다.
- 잘 설계된 동적 원형 골격으로, 더 높은 단계의 축 공진 주파수를 가집니다.
- 이중 자기 회로 설계: 낮은 자기 누설, 컴팩트하고 합리적인 구조.
- 로커 로드 롤러 베어링은 직선 및 수입 지향 복합 본체 강성 방향을 사용하여 높은 편심 하중 용량을 제공합니다.
- 호르몬 사용을 위한 트러니언 절연 기초, 편리한 이동식 설치.
- 첨단 기술 이동식 시스템은 동적 원형의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링 소형 풍선의 정적 강성과 동적 강성은 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
자세한 기술 사양은 PDF를 다운로드하십시오: 진동 시험 장비 ES-10 (PDF)
XYZ 축 전자기 수평 및 수직 진동 랜덤 진동 시험 장비에 대한 질문이나 요구 사항이 있으시면 언제든지 문의하십시오.
