전기-역학 고주파 진동 셰이커 테스트 시스템
vibration test equipment ES-20.pdf
진동 테스트가 필요한 이유
진동은 기계 시스템 또는 구조물의 내구성과 신뢰성에 영향을 미치고 손상, 비정상적인 정지, 치명적인 고장과 같은 문제를 일으킬 수 있다는 것을 이해하기 어렵지 않습니다. 진동 측정은 이러한 문제가 발생하는 것을 방지하기 위한 중요한 대책입니다.

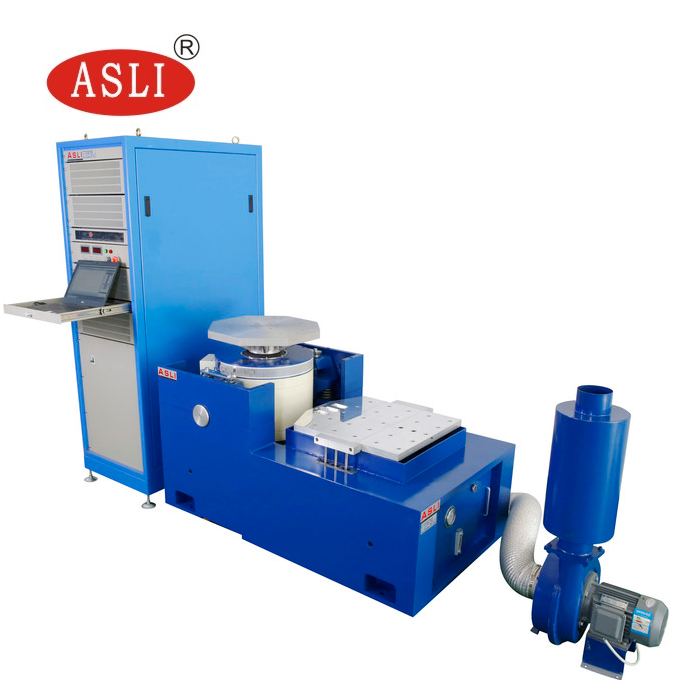

테스트 시스템 구성
1. 일체형 수평 진동 발생기
2. 수직 확장 테이블
3. 소음기가 있는 냉각 팬
4. 디지털 스위칭 전력 증폭기
5. 다기능 진동 제어 측정 장비.
사양
| 이름 | 전기-역학 고주파 진동 셰이커 테스트 시스템 | ||||||||
| 모델 | 정격 사인 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s2) | 정격 속도(m/s) | 정격 변위 (p-p)mm | 최대 적재 (Kg) | 가동 코일 (Kg) | 가동 코일 치수 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Electro-Dynamic High Frequency Vibration Shaker Test System에 대해 궁금한 점이나 필요한 사항이 있으면, 언제든지 문의하십시오.
