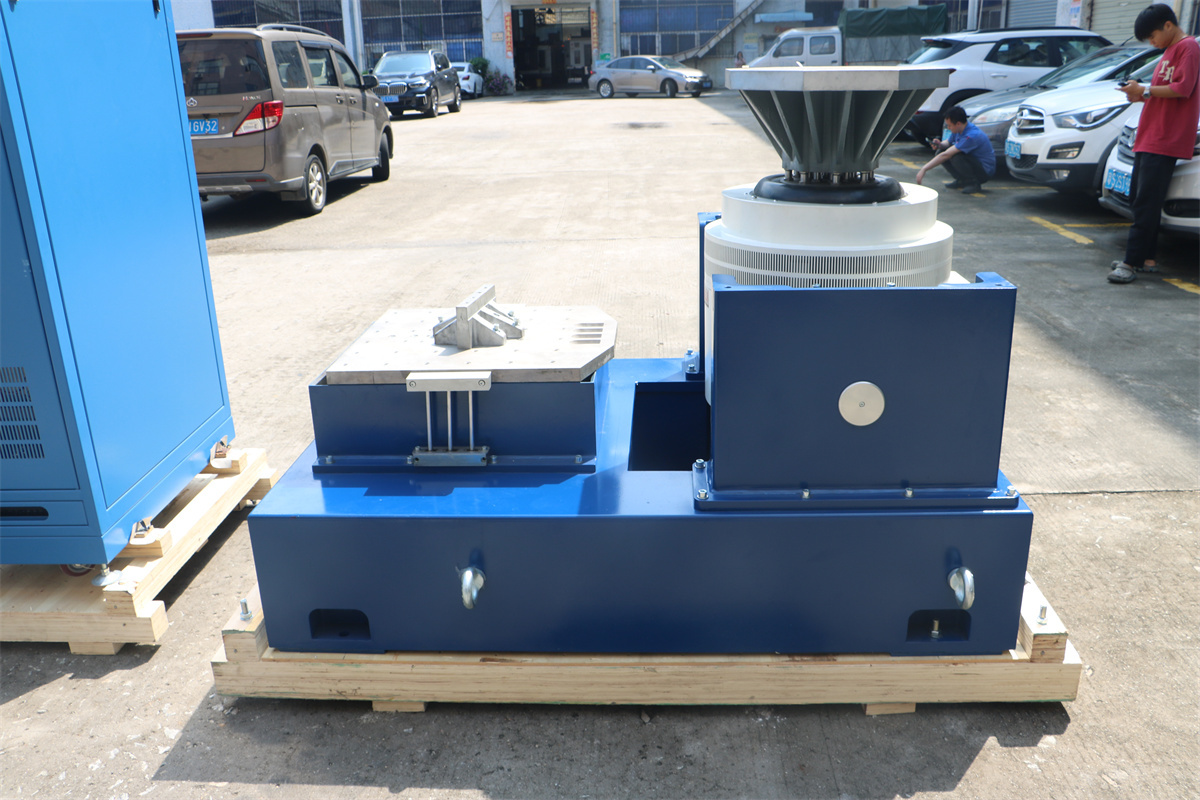

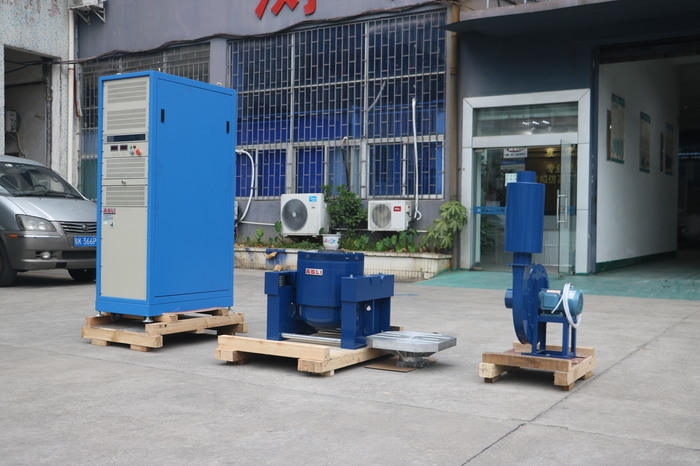

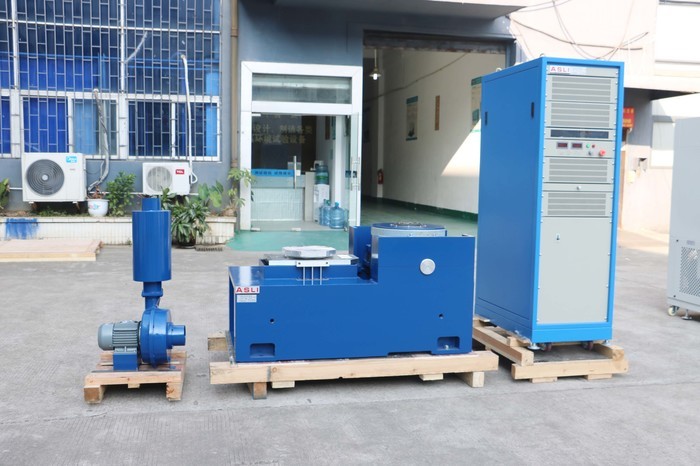

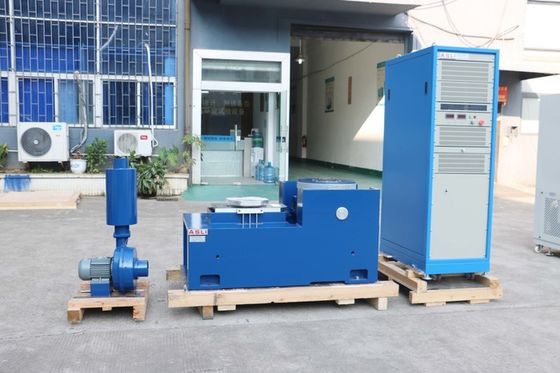

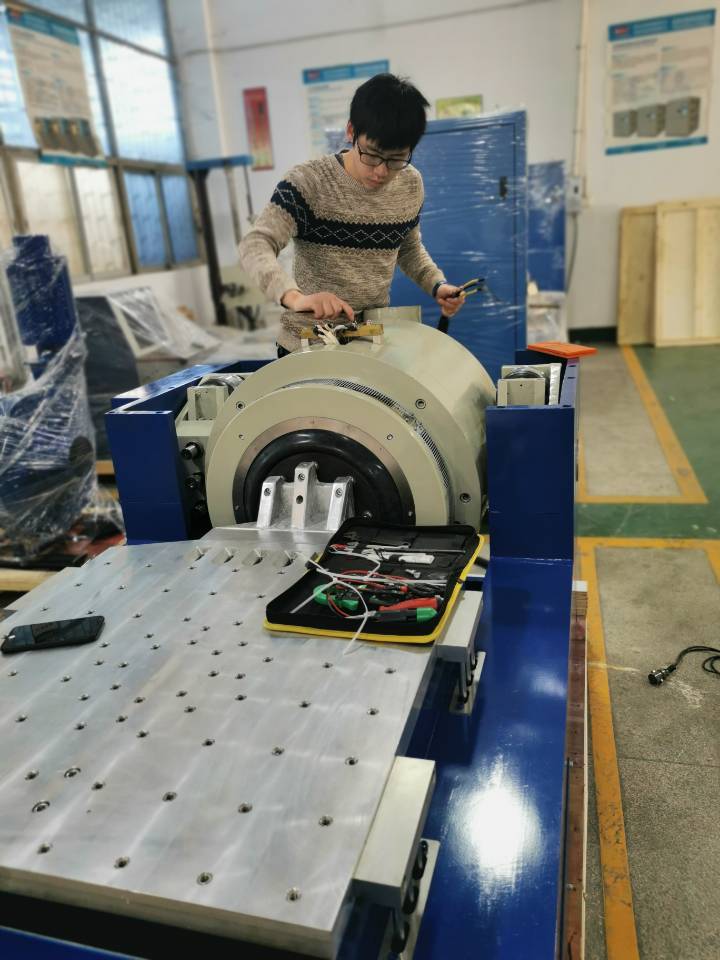

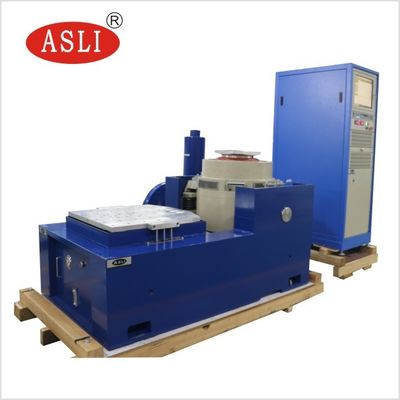

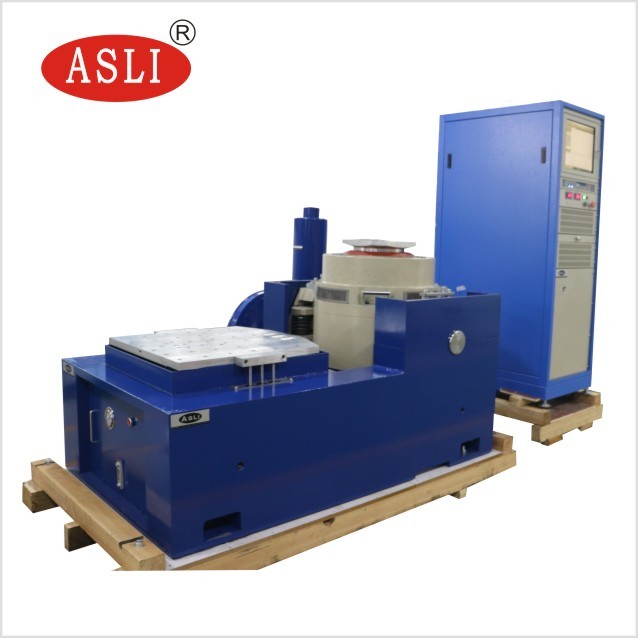

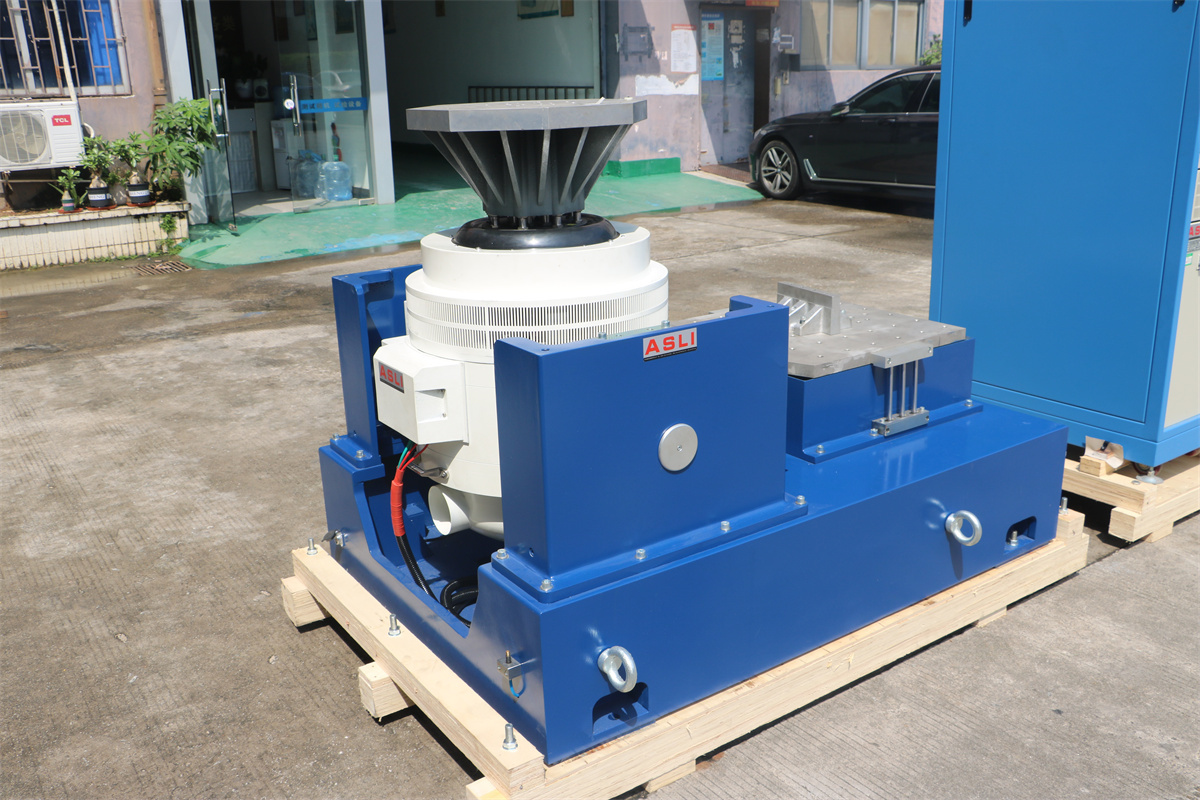

수평 테이블이 있는 수송 시뮬레이션 고주파 전자기 진동 셰이커
Product Details
| sine force: | 60000N | speed: | 1.8m/s |
|---|---|---|---|
| displacement: | 51mm | frequency: | 3~3500HZ |
| loading: | 250kg | Acceleration: | 100g |
| armature: | 230mm | vibration direction: | 3 Axis |
| application: | Aerospace | function: | Sine & Random |
| 강조하다 |
고주파 진동 교반기,전자기 진동 쉐이커 테이블,수평 테이블 진동 셰이커 |
||
Product Description
수평 테이블이 있는 운송 시뮬레이션 고주파 전자기 진동 시험기는 엄격한 국제 시험 표준을 충족하도록 설계된 고성능 진동 시험 시스템입니다. 3축(X, Y, Z)에서 정현파, 랜덤 및 충격 진동 시험을 수행할 수 있어 광범위한 산업 및 연구 응용 분야에 적합합니다.
이 시스템은 다음 시험 표준을 준수합니다: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, NASA, GB, GJB, JIS, BS, 및 기타.
고주파 진동 시험기 / 수직 시험기는 IEC, ISTA 및 MIL-STD 시험 표준을 위해 설계되었습니다. 이중 자기 회로 구조, 자체 생성 골격 작용 원, 공기 지원, 선형 가이드 롤러 베어링 및 트러니언 절연과 같은 고급 기술을 통합합니다. 이러한 기능을 통해 X, Y, Z 3축 정현파 진동 시험, 광대역 랜덤 진동 시험, 클래식(반 사인) 펄스 시험 및 충격 응답 스펙트럼 시험을 완료할 수 있습니다.
국방, 무기, 항공, 우주, 통신, 전자, 전기 제품 및 가전 제품 산업에서 널리 사용됩니다.
| 매개변수 | 값 |
|---|---|
| 시스템 모델 | ES-60 |
| 주파수 범위 (Hz) | 3 ~ 3500 |
| 정격 힘 — 사인 (N) | 60000 |
| 정격 힘 — 랜덤 (N) | 60000 |
| 정격 힘 — 충격 (N) | 120000 |
| 최대 가속도 — 사인 (m/s²) | 1000 |
| 최대 가속도 — 랜덤 (m/s² rms) | 1000 |
| 최대 가속도 — 충격 (m/s²) | 2000 |
| 최대 속도 — 사인 (m/s) | 1.8 |
| 최대 속도 — 충격 (m/s) | 1.8 |
| 최대 변위 — 이동 거리 (mm p-p) | 51 |
| 이동 코일 질량 (kg) | 60 |
| 이동 코일 치수 | 직경 40 mm |
| 수직 테이블 크기 | 맞춤형 — 시험 요구 사항에 따라 선택 |
| 수평 테이블 크기 | 맞춤형 — 시험 요구 사항에 따라 선택 |
| 최대 하중 (kg) | 800 |
| 모델 | 정격 사인 힘 (N) | 정격 랜덤 힘 (N) | 주파수 범위 (Hz) | 정격 가속도 (m/s²) | 정격 속도 (m/s) | 정격 변위 (p-p mm) | 최대 하중 (kg) | 이동 코일 (kg) | 이동 코일 치수 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 더 높은 단계 축 공진 주파수를 갖춘 잘 설계된 동적 원형 골격.
- 이중 자기 회로 설계는 낮은 자기 누설, 컴팩트한 구조 및 합리적인 레이아웃을 보장합니다.
- 로커 로드 롤러 베어링은 직선 및 수입 지향 복합 본체 강성 방향으로 우수한 편심 하중 용량을 제공합니다.
- 호르몬 사용을 위한 트러니언 절연 기초, 이동 설치 편의성.
- 첨단 기술 이동 시스템은 동적 원형의 높은 신뢰성을 보장합니다.
- 새로운 덕트 설계는 냉각 효과를 향상시킵니다.
- 베어링 소형 풍선의 정적 강성과 동적 강성은 진동 테이블 베어링 용량을 높이고 저주파 성능을 향상시킵니다.
수평 테이블이 있는 운송 시뮬레이션 고주파 전자기 진동 시험기에 대한 자세한 정보가 필요하시면 언제든지 문의해 주십시오.
