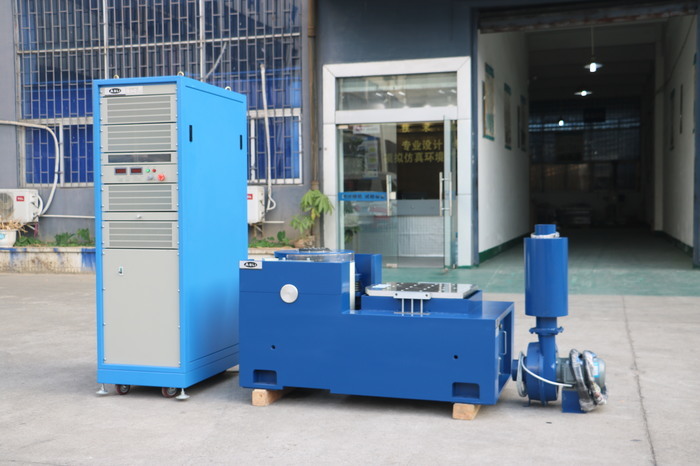

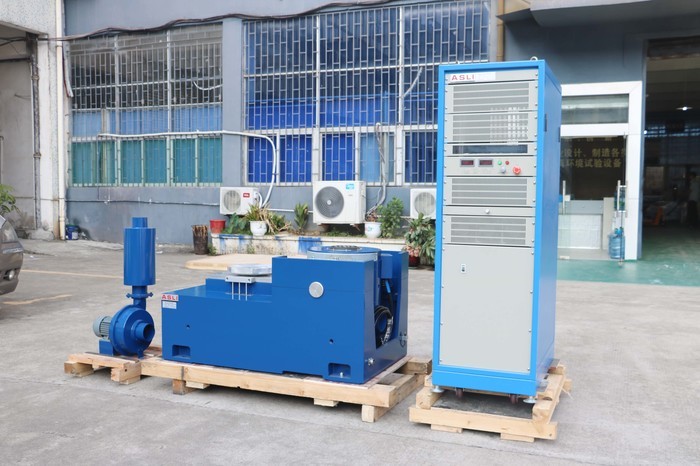

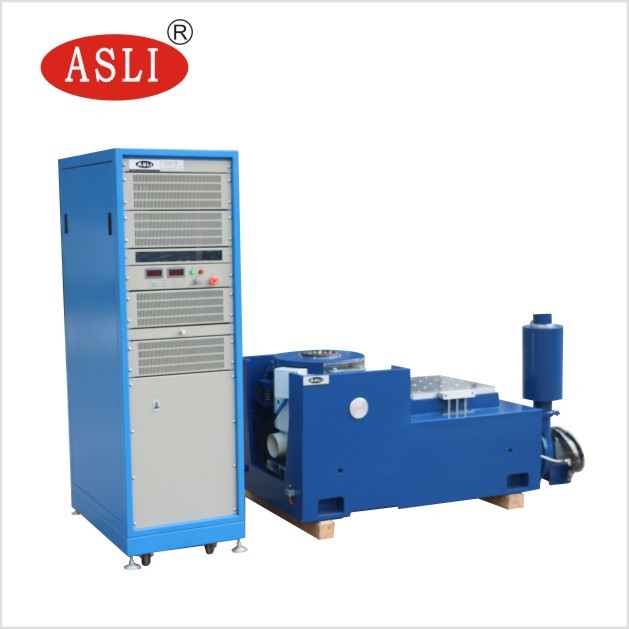

고주파 전기 역학적 셰이커 진동 테스트 벤치
애플리케이션:
우리는 전기 역학 고주파 진동 셰이커 시리즈 제품의 제조업체이며, '이중-자연 회로 구조', '자체 생성 된 골격 액션 서클', '공기 보유 지원'및 '롤러 베어링 및 선형 안내', '트루 니언 격리'고급 기술 및 특수 기술은 X, Z Three-Acton renducation indeancts 및 Z Three-avend random vibration에서 완성 될 수 있습니다. 클래식 (반 - 사인, 사다리꼴, 톱니 파동) 펄스 및 충격 응답 스펙트럼 테스트에 의해 완성되었습니다. 이 제품은 국방, 무기, 항공, 항공 우주, 통신, 전자 장치, 전기 가전 제품, 통신, 가정 기기 및 기타 분야에서 널리 사용됩니다.
전기 역학 고주파 진동 테스터 기술 매개 변수 :
| 모델 |
정격 사인 힘 (N) |
임의의 등급 힘 (N) |
빈도 범위 (HZ) |
등급 가속도 (m/s2) | 정격 속도 (m/s) |
정격 변위 (pp) mm |
맥스. 로딩 (kg) | 움직이는 코일 (kg) |
차원 움직이는 코일 (MM) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2A | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3A | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6A | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5L | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
진동 셰이커 기능 :
1. 높은 단계 축 방향 공명 주파수를 갖는 잘 설계된 동적 원 골격.
2. 2 자식 회로, 자기 플럭스 누출 로우, 소형 구조 및 합리적.
3. 로커로드 롤러 베어링 직선 및 수입 중심 복합체 강성 방향, 편심 부하 용량.
4. Trunnion 분리 재단 호르몬 사용, 모바일 편의 설치 전용.
5. 고급 기술은 시스템을 중심으로 이동하여 높은 신뢰성의 동적 원을 보장합니다.

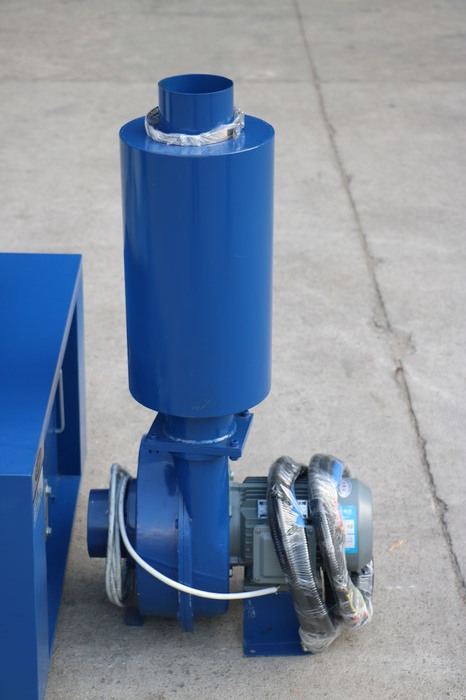

6. 새로운 덕트 설계 및 냉각 효과 향상.
7. 정적 강성, Dyna베어링 작은 풍선의 마이크 강성, 진동 테이블 용량을 높이고 저주파 성능을 향상시킵니다.
2-1 기술 매개 변수
(1) 정격 힘 : 사인 힘 3000N; 랜덤 힘 3000N; 충격 힘 6000N;
(2) 주파수 범위 : 3Hz ~ 3500Hz, 고정 주파수, 앞뒤로, 사인, 임의, 충격
(3) 스윕 주파수 모드 : 선형, 로그, 스윕 앞뒤로, 고정 주파수
(4) 스윕 주파수 시간 : 1 ~ 32767
(5) 스윕 주파수 시간 : 고정 주파수/단일 1-3600 분, 스위프 주파수 곡선을 표시 할 수 있습니다.
(6) 맥스. 가속도; 1000m/s2(비 부하)
(7) 맥스. 속도 : 1.6m/s
(8) Max. 변위 : 25mmp-p (부하), 이중 피크
(9) 충격 변위 : 25mm
(10) 움직이는 코일의 무게 : 3.5kg
(11) 진동 방향 : 수직
(12) 진동 파 : 사인, 무작위, 충격
(13) 이동 코일의 직경 : φ150mm
(14) 진동 시스템 치수 : W750XH599XD680 mm
(15) 진동 시스템 중량 : 490kg

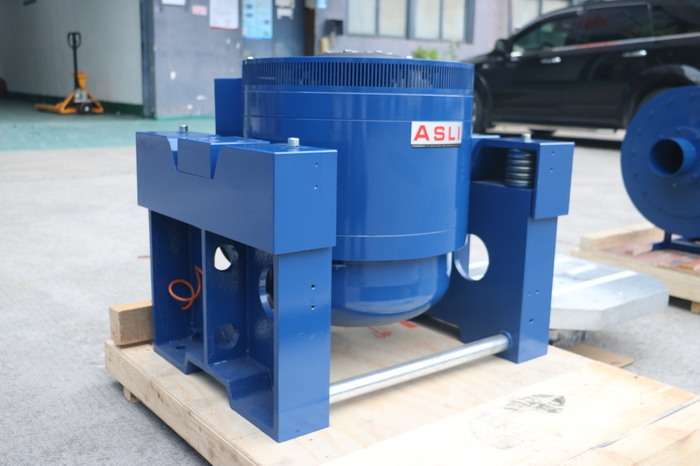

진동 시스템에 대해
(1) 높은 자기장 강도를 보장하고 플럭스 누출을 줄이기위한 이중 자기 회로 구조;
특수한 degaussing 구조는 플럭스 누출을 1 MT 미만으로 줄일 수 있습니다.
(2) U- 타입 스프링, 롤러 및 선형 베어링을 편향하는 하중의 강한 저항
(3) 에어 스프링은 진동 분리에 사용됩니다. 진동 시스템은 무거운 짐으로도 꾸준히 작동합니다.
특별한 재단이 필요하지 않습니다
(4) 보호 장치는 과도, 과도한 부하, 과전류, 과전압 및
진동 테스터의 과잉 변위;
과전압, 전압, 위상이 부족한 전기 네트워크 보호 장치;
드라이브 파워, 전류 제한, 소프트 스타트, 과도한 온도, 단축류, 모듈 결함 보호
(5) 사인, 무작위, 충격 환경 테스트를 완료 할 수 있습니다
(6)이 시스템은 전압 변동에 필요한 것이 거의 없으며 ≤ ± 10%는 괜찮습니다.
(7)이 시스템은 접지 저항에 필요한 것이 거의 없으며 ≤4Ω은 괜찮습니다.
(8) 높은 신뢰성, 특히 장기간 달리기에 적합합니다
수평 스탠드 기능 :
1. 작은 로딩 벤치 내에서 전체 기계 벤치의 로딩 용량과 성능을 향상시키기 위해 더 높은 가속 및 작업 주파수를 실현합니다.
2. 수평 벤치와 진동 벤치는 완벽한 구조, 설치 및 조정을위한 편의성을 갖춘 적분 유형입니다.
3. 경사 내성 및 바이어스 로딩 저항의 용량을 갖는 정적 압력 추적, V-shape.
내장 오일 펌프, 우수한 구조 및 쉽게 작동합니다.
수평 팽창기의 기술 매개 변수 :
| 모델 | 벤치 사이즈 (MM) | 주파수 범위 (HZ) | 움직이는 부분의 무게 (kg) |
| LT0303 | 300 × 300 × 22 300 × 300 × 26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400 × 400 × 26 400 × 400 × 30 |
5-L000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
수직 확장 벤치 기능 :
VT 수직 확장 벤치 및 지정된 클램프, 정밀도 계산, 정교한 설계, 고객이 완벽한 구조, 고품질 재료에 따라 최상의 성능을 얻도록
그리고 솜씨.
수직 확장기의 기술 매개 변수 :
| 모델 | 체중 (kg) | 맥스. 주파수 (HZ) | 벤치 크기 |
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300 × 300 |
| VT0404 | 22 | 1500 | 400 × 400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VTL010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (라운드 벤치) | 220 | 350 | φ1200 |
고주파 전기 역학적 셰이커 진동 테스트 벤치에 대한 상대적 문의 사항이 있으시면 언제든지 저에게 연락하십시오.
